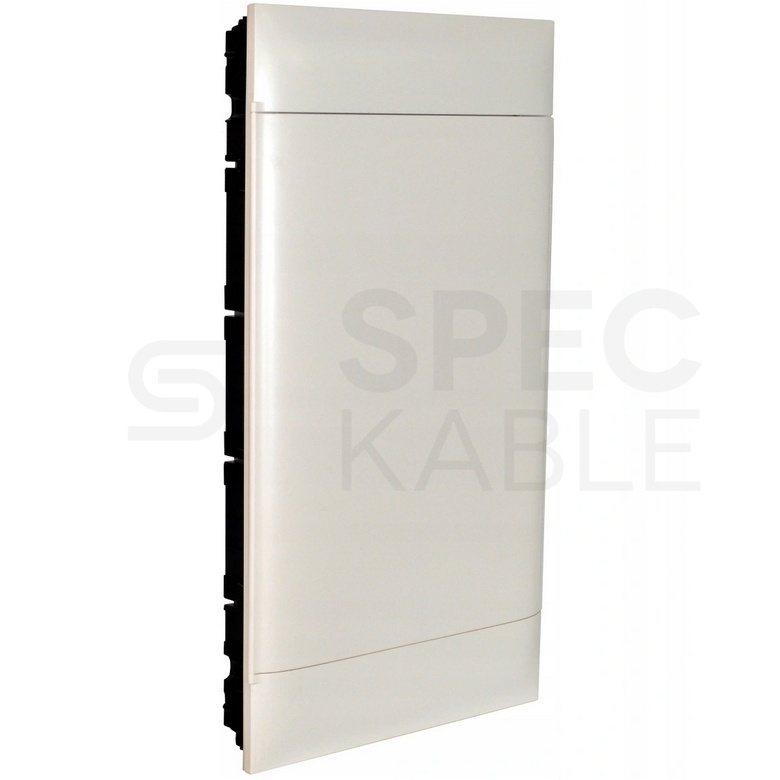

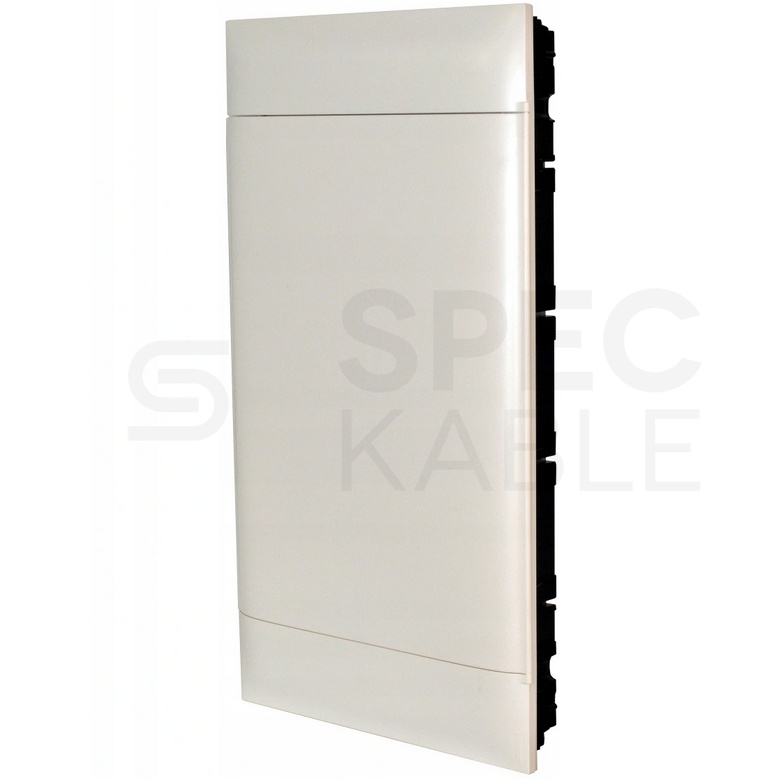

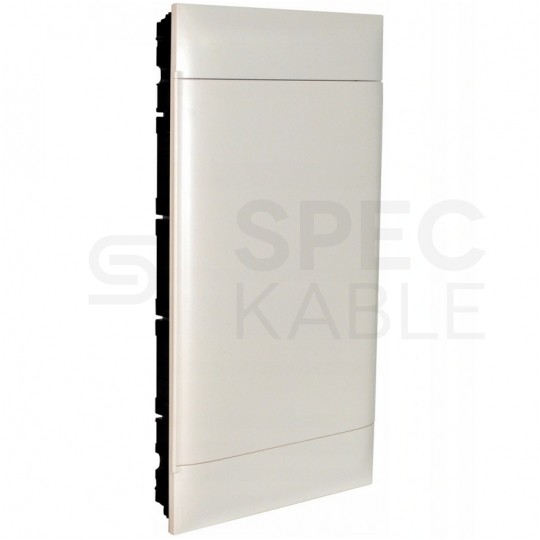

OUTLET Rozdzielnica p/t 72mod 4x18 drzwi pełne IP40 PRACTIBOX LEGRAND

Opis produktu OUTLET:

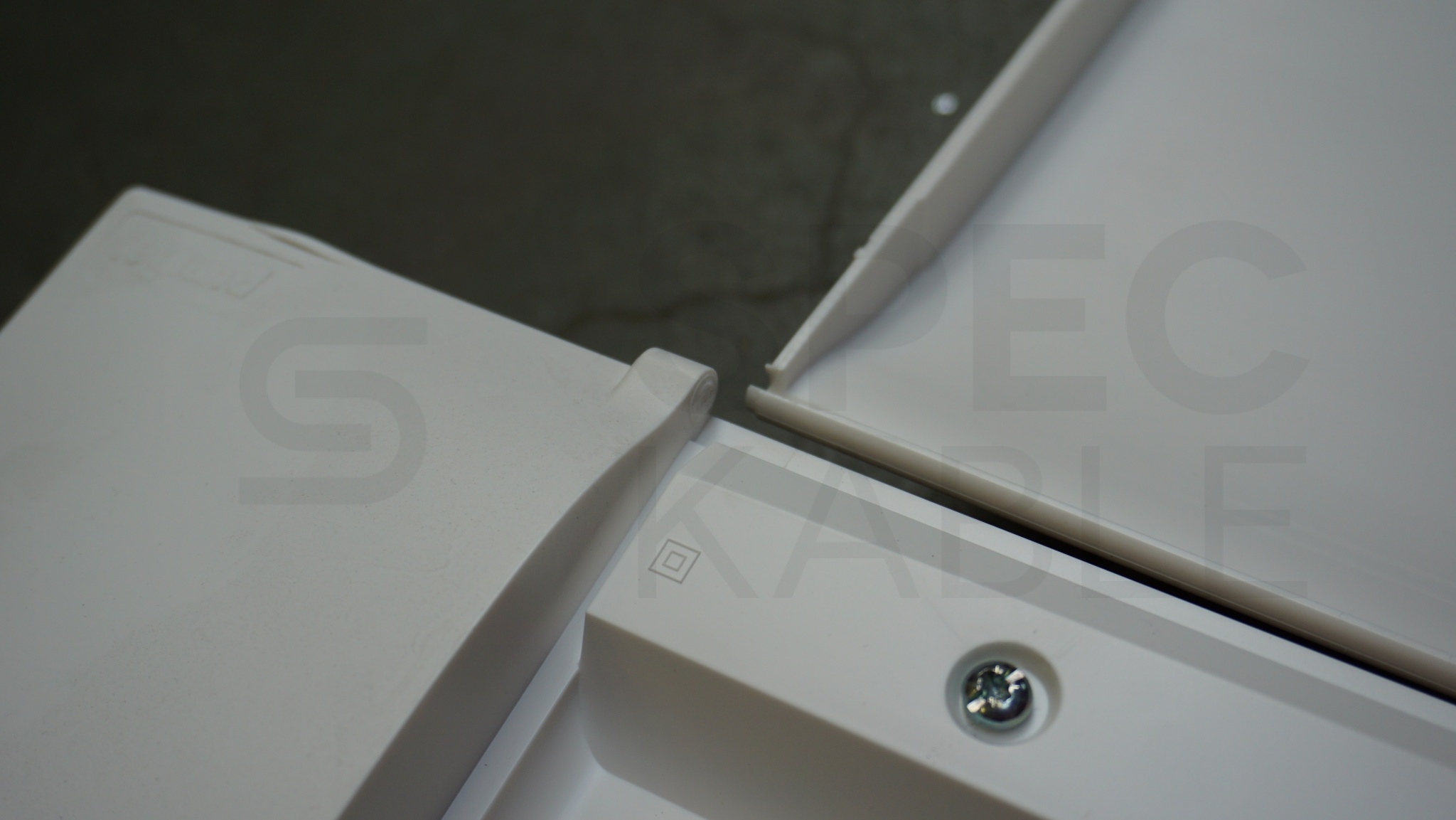

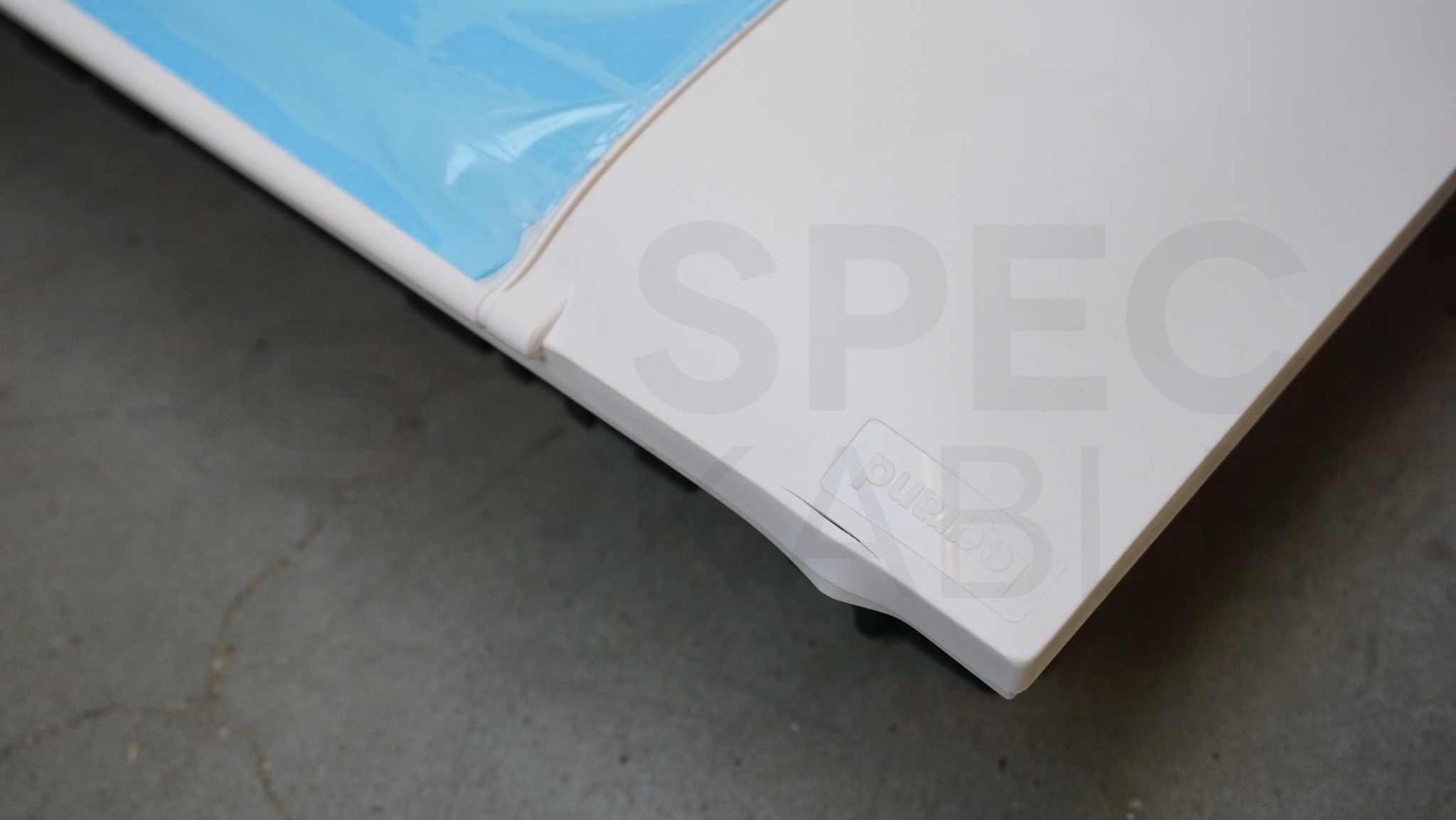

• Uszkodzenia: uszkodzony zawias, pęknięty narożnik

Produkt niepełnowartościowy (OUTLET). Zawiera wady wymienione powyżej.



Rozdzielnica to element instalacji elektrycznej zawierający urządzenia i podzespoły służące do łączenia, przerywania oraz rozdziału obwodów elektrycznych i ich kombinacji (np. wyłącznik) najczęściej w połączeniu z urządzeniami:



• Sterowniczymi (np. stycznik, przekaźnik)
• Ochronnymi (np. bezpiecznik elektryczny, wyłącznik instalacyjny, wyłącznik różnicowoprądowy, ogranicznik przepięć)
• Pomiarowymi (np. przekładnik prądowy, licznik energii elektrycznej)



Rozdzielnica podtynkowa znajduje zastosowanie w budownictwie mieszkaniowym i przemysłowym do montażu aparatów modułowych w celu zapewnienia jej odpowiedniego stopnia ochrony.



Rozdzielnice wnękowe Practibox S



Idealne połączenie funkcjonalności, designu i jakości marki Legrand.



Rozwiązania do montażu w ścianach pełnych - w betonie lub cegle. Zostały zaprojektowane tak, aby maksymalnie uprościć ich montaż i oprzewodowanie, oszczędzając czas instalacji, zapewniając perfekcyjne wykończenie oraz bardzo wysoką jakość.

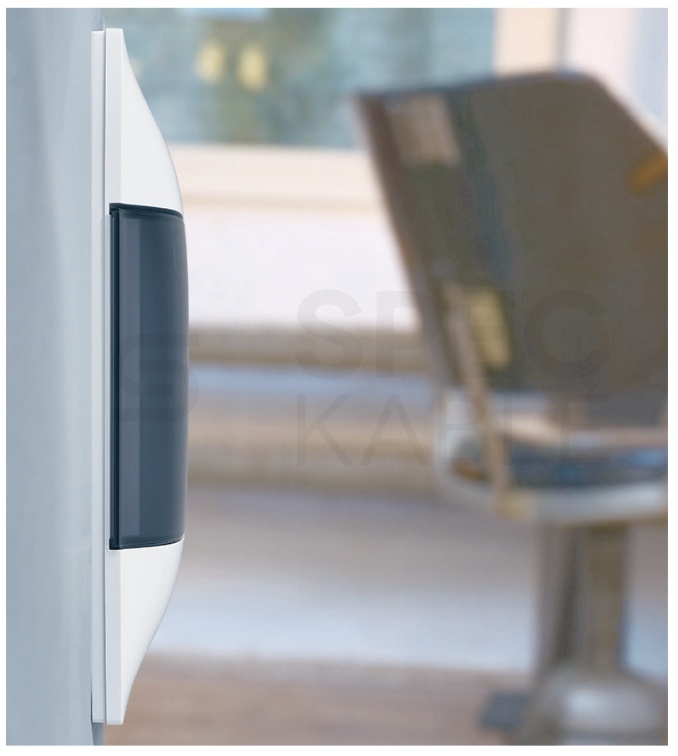

Ponadczasowy, opływowy design idealnie wkomponowuje się w pomieszczenia mieszkalne i biurowe.



• Zgodność z normami IEC/EN 60670-24 pozwalają na utworzenie zestawów zgodnych z normami IEC/EN 61439-3
• Wysoki stopień ochrony przed wnikaniem ciał stałych (IP40)
• Wysoki stopień ochrony przed udarami mechanicznymi (IK07)
• Klasa II ochronności przeciwporażeniowej
• Materiał izolacyjny, samogasnący (tworzywo sztuczne)
• Odporność na żar - 650⁰C
• Wyposażone w listwy przyłączeniowe N i PE
• Do ścian pełnych (beton, cegła)
• Obudowa i drzwi w pełni odwracalne, kąt otwarcia drzwi do 180°
• Smukłe wymiary dla łatwego montażu



Specyfikacja:



• Producent: Legrand
• Indeks: 137369
• Rodzaj: podtynkowa do ścian pełnych
• Drzwi izolacyjne: pełne, białe
• Ilość rzędów: 4
• Ilość modułów w rzędzie: 18
• Łączna liczba modułów: 72
• Prąd znamionowy: 90 A

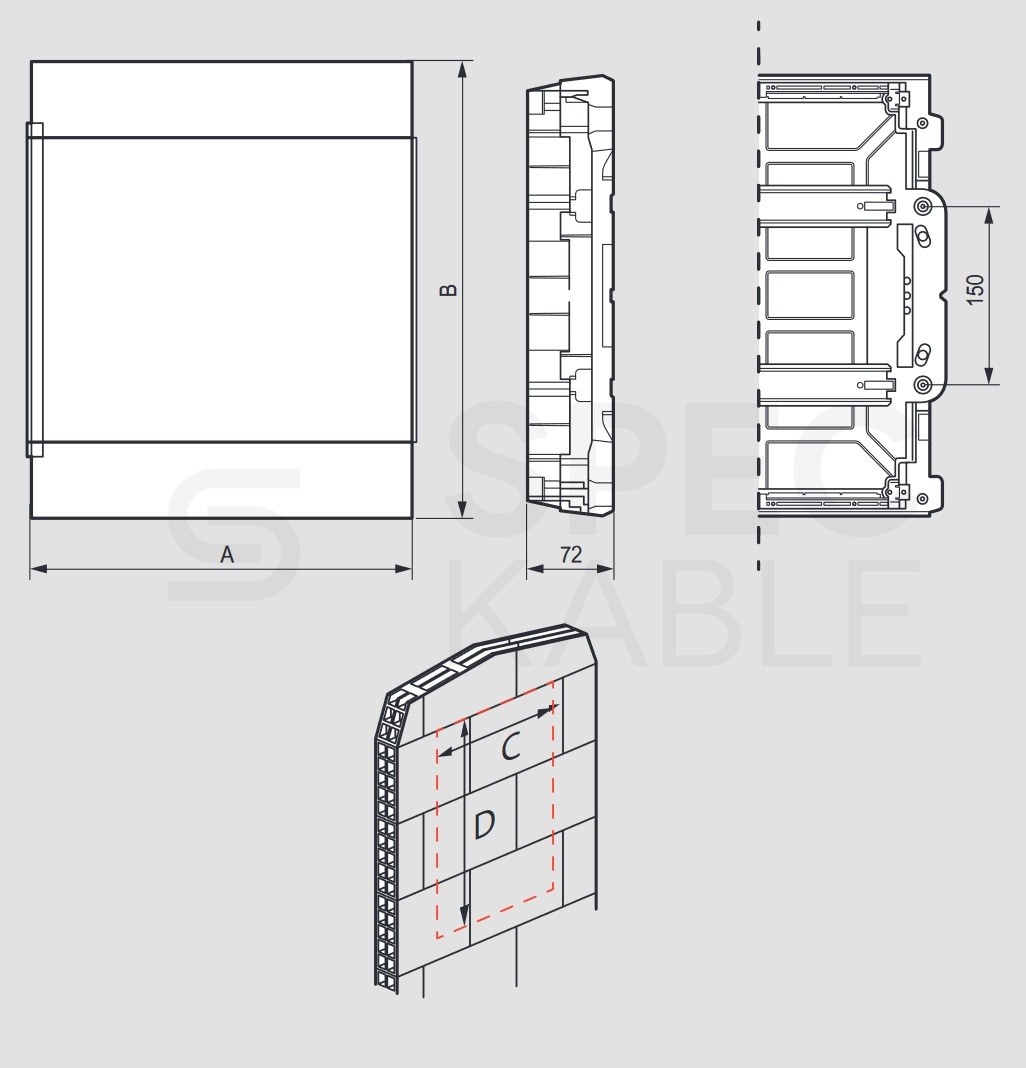

• Szerokość (A): 436 mm
• Wysokość (B): 765 mm
• Głębokość: 105 mm
• Głębokość wbudowania: 72 mm
• Szerokość wnęki (C): 418 mm
• Wysokość wnęki (D): 765 mm
• Listwa N: 2 x (1x25 mm2 + 12x16 mm2)
• Listwa PE: 1 x (1x25 mm2 + 34x16 mm2)



Instrukcję montażu znajdą Państwo w załączonym pliku (zakładka "Pliki do pobrania").

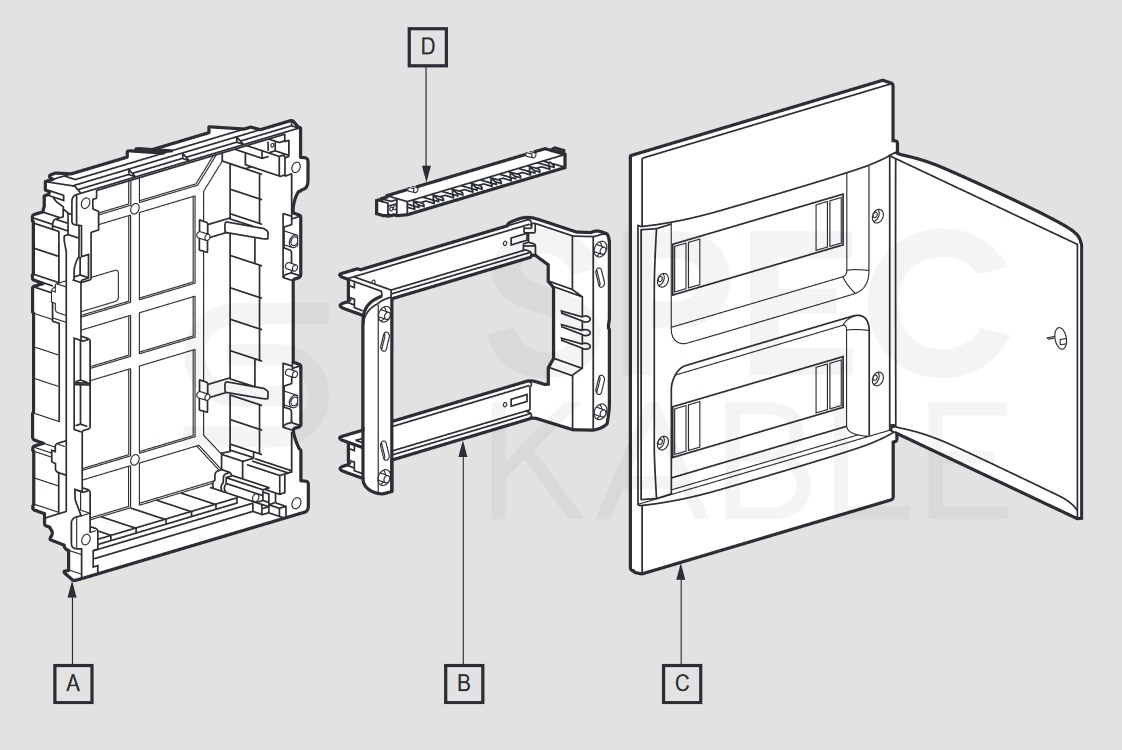

W zestawie:



A - Skrzynka dla ścian pełnych lub pustych

B - Demontowana konstrukcja wsporcza z systemem korekty poziomu

C - Demontowana osłona frontowa z drzwiami pełnymi

D - Listwy przyłączeniowe

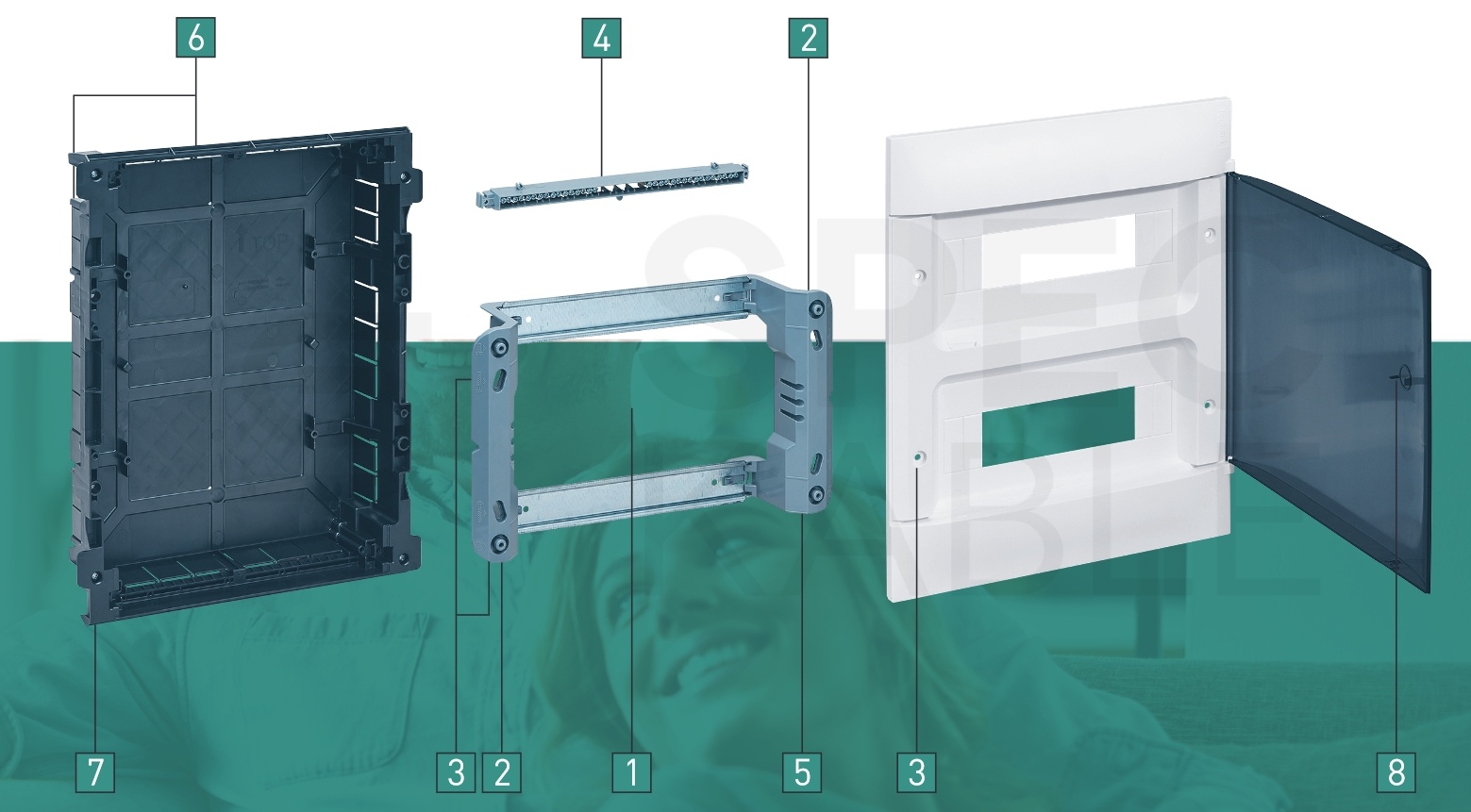

Cechy produktu:

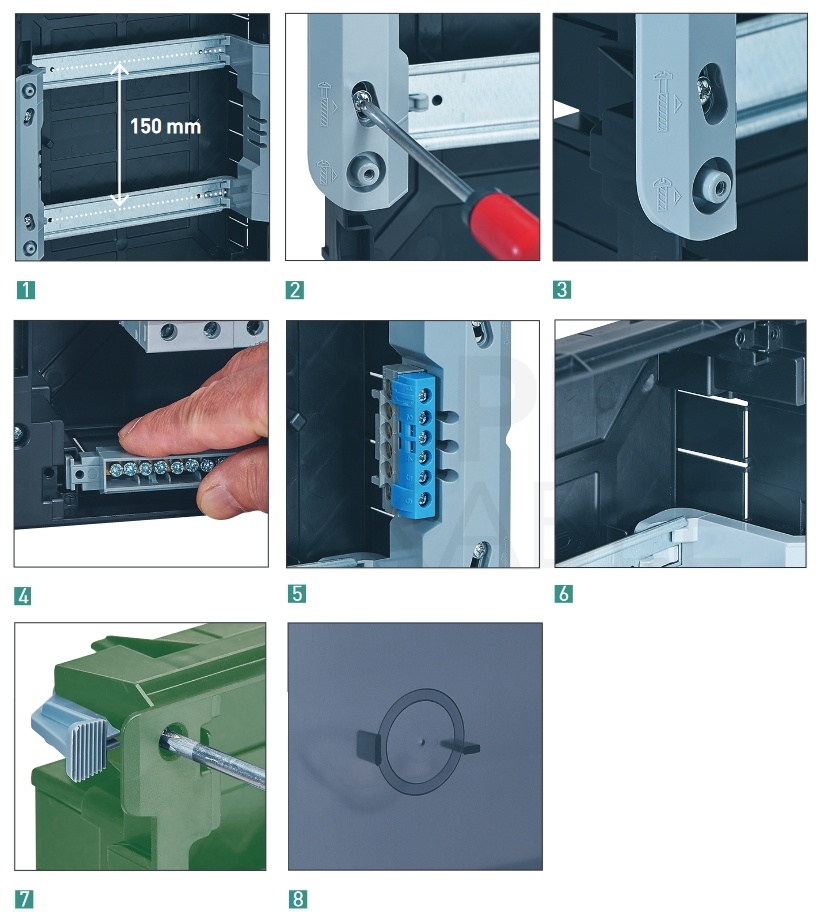

1) ODLEGŁOŚĆ MIĘDZY WSPORNIKAMI TH35 - Optymalizacja miejsca na oprzewodowanie dla łatwiejszego dostępu do zacisków aparatów.

2) DEMONTOWANA KONSTRUKCJA WSPORCZA - Umożliwia oprzewodowanie aparatów poza rozdzielnicą. Regulacja położenia dzięki podłużnym otworom wkrętów montażowych.

3) IDENTYFIKACJA WKRĘTÓW - Oznaczenia na konstrukcji pomagające w identyfikacji odpowiednich wkrętów przy montażu: długie wkręty - konstrukcja wsporcza, krótkie wkręty - osłona frontowa. Wkręty kompatybilne z wkrętakami płaskimi lub typu Phillips.

4) POZIOME ZESTAWY LISTEW PRZYŁĄCZENIOWYCH - Rozdzielnice wyposażone w zestawy listew przyłączeniowych (N + PE) z możliwością montażu dodatkowych listew. Montaż bez użycia narzędzi.

5) MIEJSCA NA DODATKOWE LISTWY PRZYŁĄCZENIOWE - Możliwość wyposażenia w dodatkowe listwy IP 2X na boku konstrukcji wsporczej.Montaż bez użycia narzędzi.

6) WEJŚCIA KABLOWE - Wybijane wejścia kablowe na całym obwodzie skrzynki rozdzielnicy do wprowadzania przewodów lub listew kablowych.

7) UCHWYTY MONTAŻOWE - Brak w zestawie.

8) ZAMEK Z KLUCZEM - Wycinany otwór w drzwiach do montażu opcjonalnego zamka z kluczem.
