Tuleja stalowa rozporowa M16 20x65 mm Kotwa wbijana do betonu KLIMAS 25szt

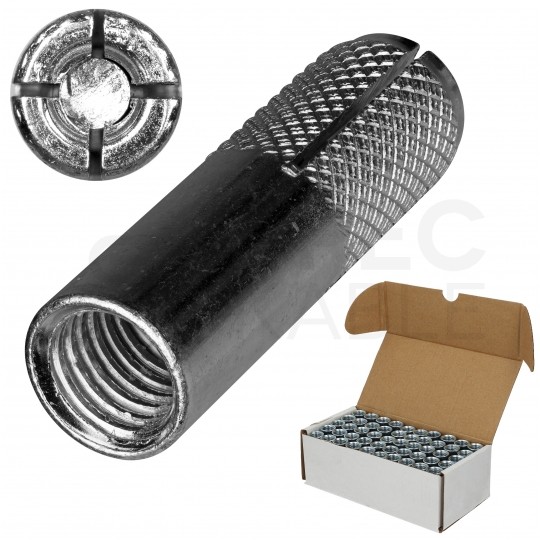

Tuleja stalowa rozporowa Kotwa wbijana do betonu - TSW

• Wymiary: M16 / 20x65 mm
• Rodzaj: TSW
• Ilość w opakowaniu: 25 szt

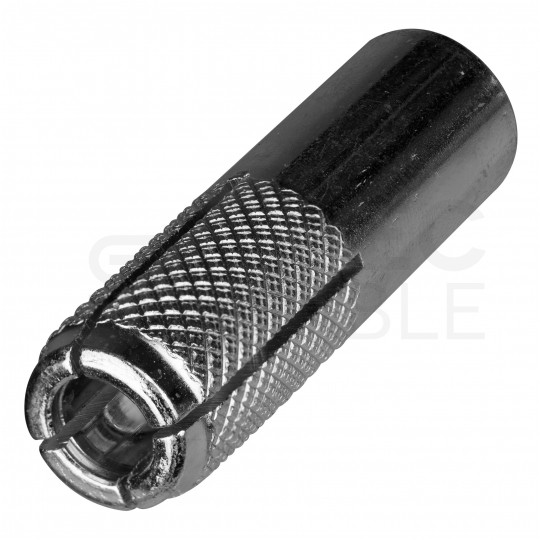

Tuleja stalowa rozporowa TSW składa się z tulei rozporowej z gwintem wewnętrznym oraz wbijanego stożka rozporu. Strefa rozpierania jest podzielona wzdłużnymi wycięciami na cztery części. Tuleje wykonane są ze stali węglowej, pokrytej powłoką cynkową.

Zamocowanie w podłożu następuje w wyniku wbicia stożka rozporu w tuleję na określoną głębokość, przy pomocy odpowiedniego narzędzia OTSW (pobijak). Kotwa TSW stosowana jest jako korpus rozporowy pod elementy łączące posiadające gwint metryczny (śruby metryczne, pręty gwintowane, pręty dwugwintowe).

Cechy i korzyści:

• Szybki i prosty montaż poprzez rozparcie tulei w podłożu za pomocą zintegrowanego klina przy użyciu narzędzia OTSW
• Natychmiastowa obciążalność
• Pełne zlicowanie tulei z podłożem
• Możliwość zamocowania elementu za pomocą śruby
• Możliwość wkręcenia szpilki gwintowanej

Przykłady zastosowań:

• Montaż elementów ozdobnych
• Montaż wentylatorów i lekkich urządzeń
• Montaż rur spiro
• Montaż instalacji wodno-kanalizacyjnych
• Montaż instalacji elektrycznych
• Montaż galanterii stalowej
• Montaż kanałów wentylacyjnych

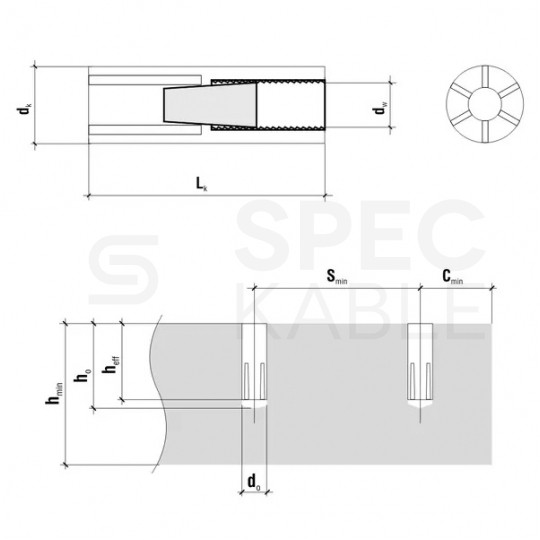

Dane techniczne:

• Średnica kotwy [dk]: 20mm
• Długość kotwy [Lk]: 65mm
• Gwint wewnętrzny [dw]: M16
• Średnica otworu [d0]: 20mm
• Średnica otworu w elemencie mocowanym [df]: 18mm
• Min. głębokość zakotwienia [heff]: 65mm
• Min. głębokość otworu [h0]: 75mm
• Długość gwintu wewnętrznego [Lg]: 31mm
• Min. grubość podłoża [hmin]: 130mm
• Min. rozstaw między kotwami [smin]: 260mm
• Min. odległość od krawędzi podłoża [cmin]: 195mm
• Materiał korpusu: stal węglowa
• Podłoża: beton zwykły (niezarysowany lub zarysowany, zbrojony i niezbrojony klasy C20/25 do C50/60)
• Krajowa Ocena Techniczna: ITB-KOT-2018/0464
• Kod produktu: TSW-16

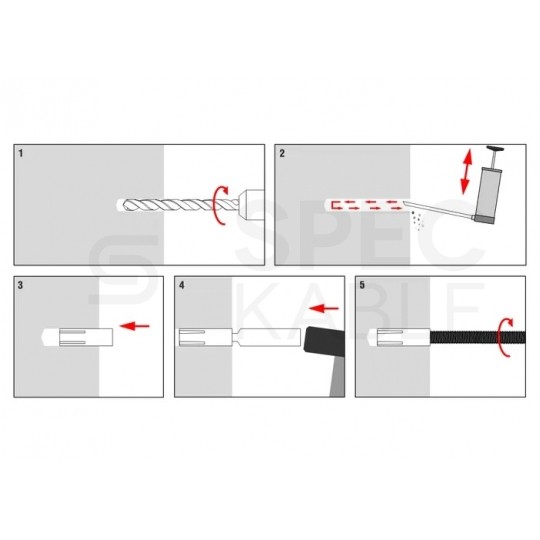

Sposób montażu:

1. Przed rozpoczęciem montażu należy sprawdzić zgodność parametrów podłoża (w którym mają być osadzone tuleje) z parametrami podłoża zastosowanego w badaniach, na podstawie których określono nośności charakterystyczne połączeń.
2. Tuleję należy osadzać w taki sposób, aby nie zniszczyć występującego w podłożu zbrojenia.
3.  Przed przystąpieniem do prac należy wyznaczyć miejsca, w których mają być osadzone tuleje zgodnie z wytycznymi montażu.
4.  Następnie należy wywiercić otwory zgodnie z dobranymi parametrami (średnica i głębokość otworu), prostopadle do podłoża.
5. Otwory należy starannie oczyścić ze zwiercin szczotką SCF (3x) oraz wydmuchać pompką PCF (3x).
6. Tuleję należy wprowadzić do otworu, a następnie wbić trzpień stalowy na określoną głębokość za pomocą narzędzia OTSW (pobijak).

Polska produkcja

Prezentowane wkręty zostały wyprodukowane w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.
