Bednarka ocynkowana szerokość 30mm x grubość 4mm (ok.25kg, ok. 26m) CYNK-MAL

Bednarka odgromowa taśma ocynkowana 30x4 26MB 25kg

Taśma stalowa ocynkowana ogniowo to część zewnętrznego urządzenia piorunochronnego, które służy do skutecznego zabezpieczenia instalacji elektrycznych i systemów odgromowych. Jest ona zgodna z polską wersją PN-EN IEC 62561-2.

Są one wykorzystywane jako:

• Poziomy i pionowy zwód odgromowy mający na celu przejęcie i przewodzenie wyładowań przez elementy układu
• Przewodów odprowadzających i uziomów LPS
• Przewód odprowadzający przeznaczony do przewodzenia prądu pioruna od układu zwodów do układu uziomów
• Przewód uziemiający łączący część instalacji, która ma być uziemiona z uziomem

Jest to element wykorzystywany w budownictwie, a konkretnie w instalacjach elektrycznych w celu uziemienia.

Dane techniczne:

• Producent: Cynk-Mal

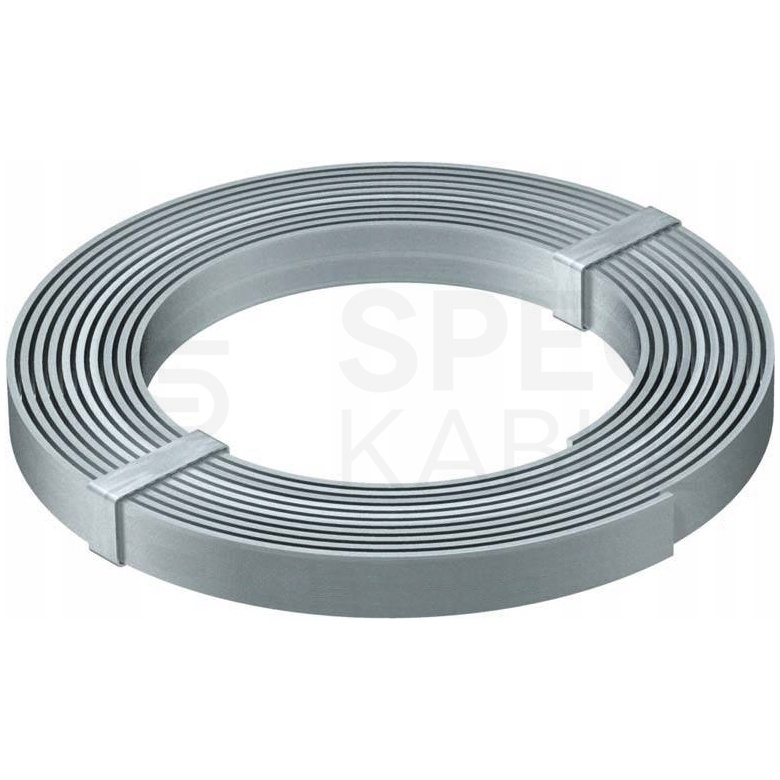

• Typ: Taśma stalowa ocynkowana ogniowo (bednarka)
• Grubość: 4,0mm
• Szerokość: 30mm
• Przekrój: 120mm2
• Waga: ok. 25kg
• Długość: 26mb
• Powłoka cynku: min. 500 [g/m2]
• Powierzchnia: Powłoka cynkowa gładka, ciągła i bez plam, brzegi taśmy ocynkowane, zaoblone
• Wytrzymałość na rozciąganie: Rm 290 - 510 [N/mm2]
• Materiał wsadowy: (stal) S235JR, DD11

Dokumenty kontrolne:

• Deklaracja zgodności składana przez dostawcę według PN-EN ISO/IEC 17050-1;
• Certyfikat zgodności Z;
• Dokumenty kontroli rodzaj 2.1, 2.2, 3.1 według PN-EN 10204

Normy oraz ich zastosowanie:

• PN-EN 10025-2 - Wyroby walcowane na gorąco ze stali konstrukcyjnych − Część 2: Warunki techniczne dostawy stali konstrukcyjnych niestopowych.
• PN-EN 10111 - Blachy i taśmy ze stali niskowęglowych walcowane na gorąco w sposób ciągły, przeznaczone do obróbki plastycznej na zimno − Warunki techniczne dostawy.
• PN-EN 10051 - Taśmy, blachy grube i blachy cienkie walcowane na gorąco w sposób ciągły cięte z taśm szerokich ze stali niestopowych i stopowych − Tolerancje wymiarów i kształtu.
• PN-EN IEC 62561-2 - Elementy urządzenia piorunochronnego (LPSC) − Część 2: Wymagania dotyczące przewodów i uziomów.
• PN-EN 10346 - Wyroby płaskie stalowe powlekane ogniowo w sposób ciągły do obróbki plastycznej na zimno − Warunki techniczne dostawy.
• PN-EN 10143 - Blachy i taśmy stalowe powlekane ogniowo w sposób ciągły − Tolerancje wymiarów i kształtu.
• PN-EN 10204 - Wyroby metalowe − Rodzaje dokumentów kontroli.
• PN-EN ISO/IEC 17050-1 - Ocena zgodności − Deklaracja zgodności składana przez dostawcę -- Część 1: Wymagania ogólne.

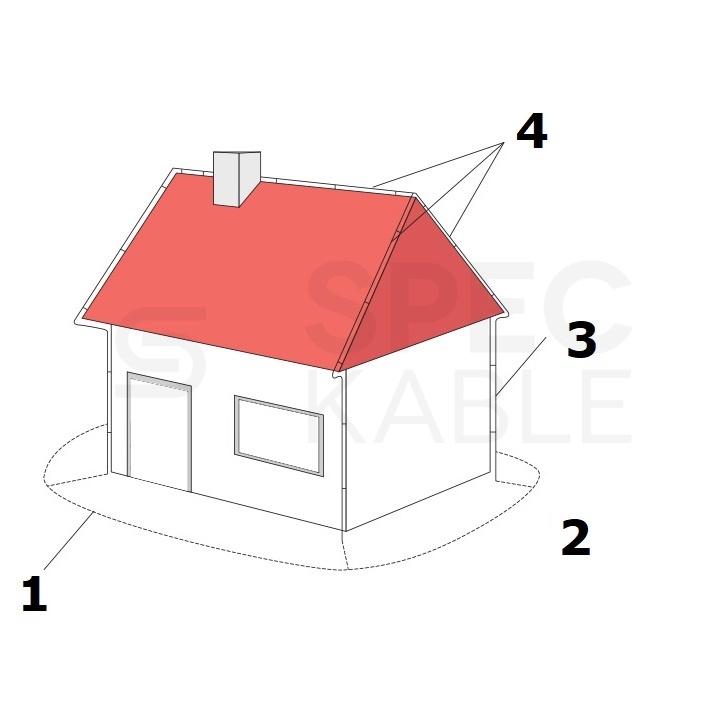

Rysunek techniczny:

1. Uziom
2. Przewód uziemiający
3. Przewód odprowadzający
4. Zwód odgromowy
