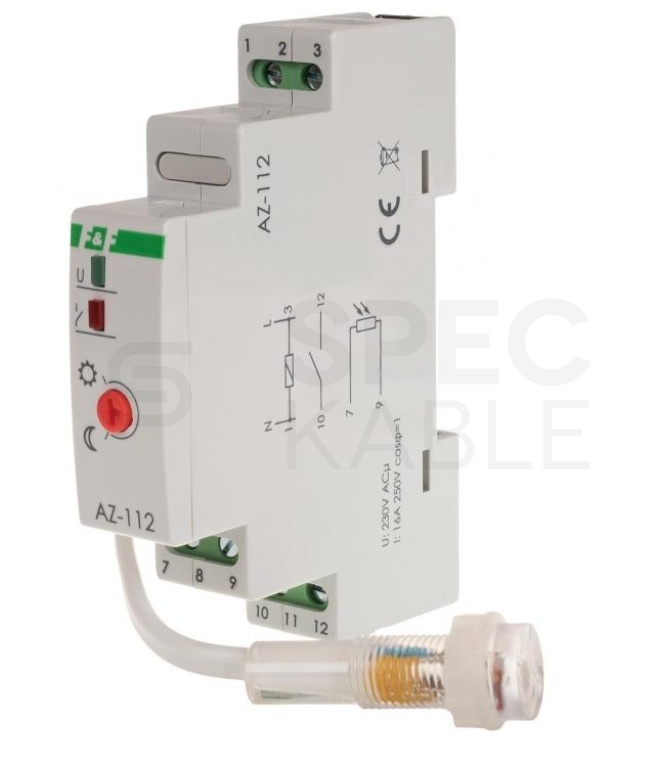

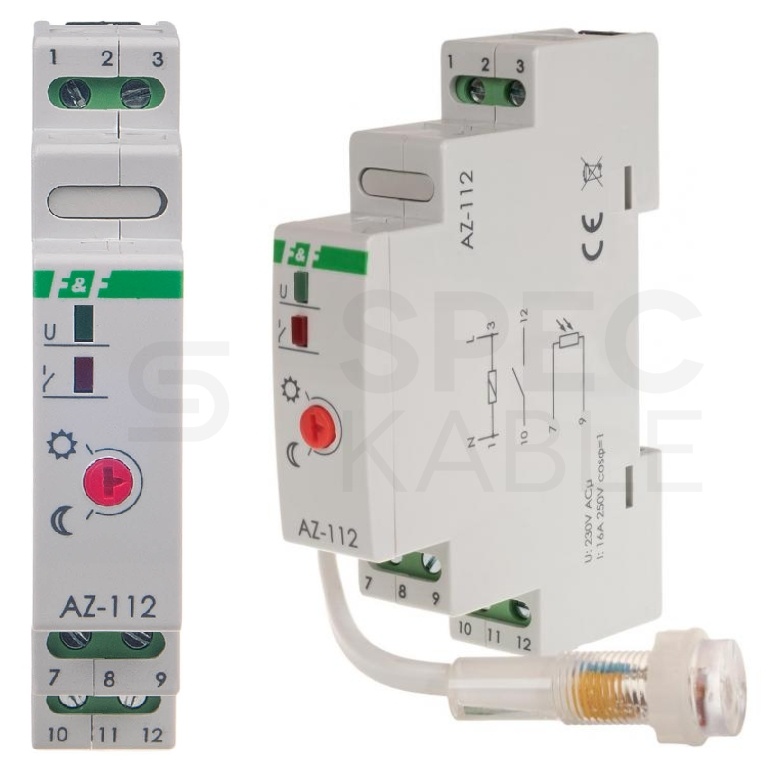

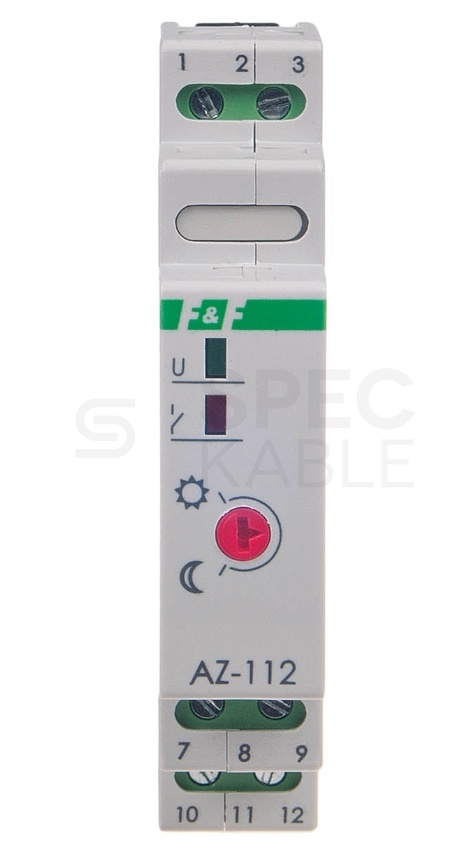

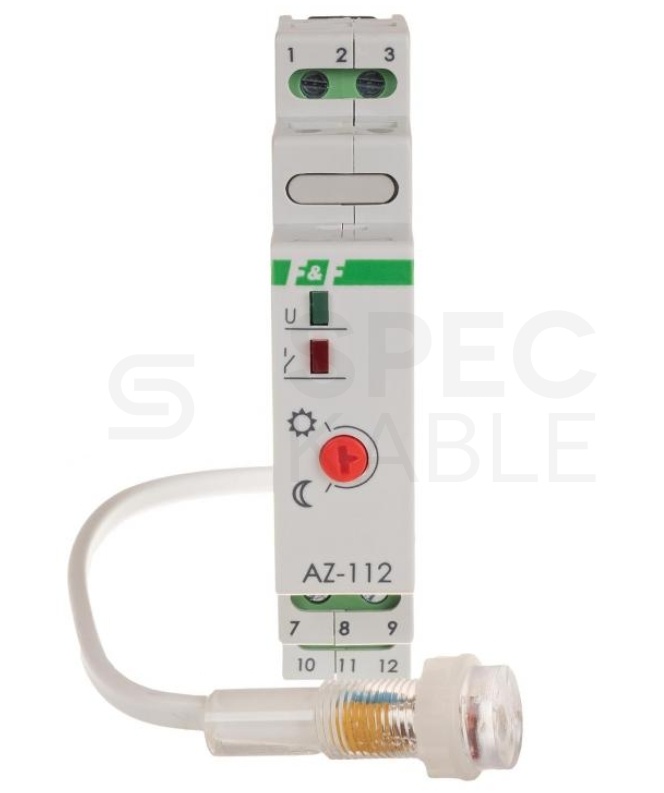

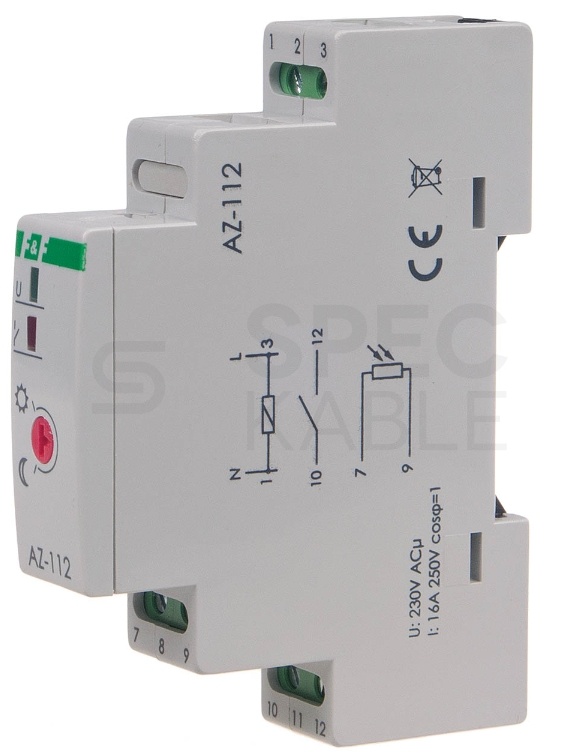

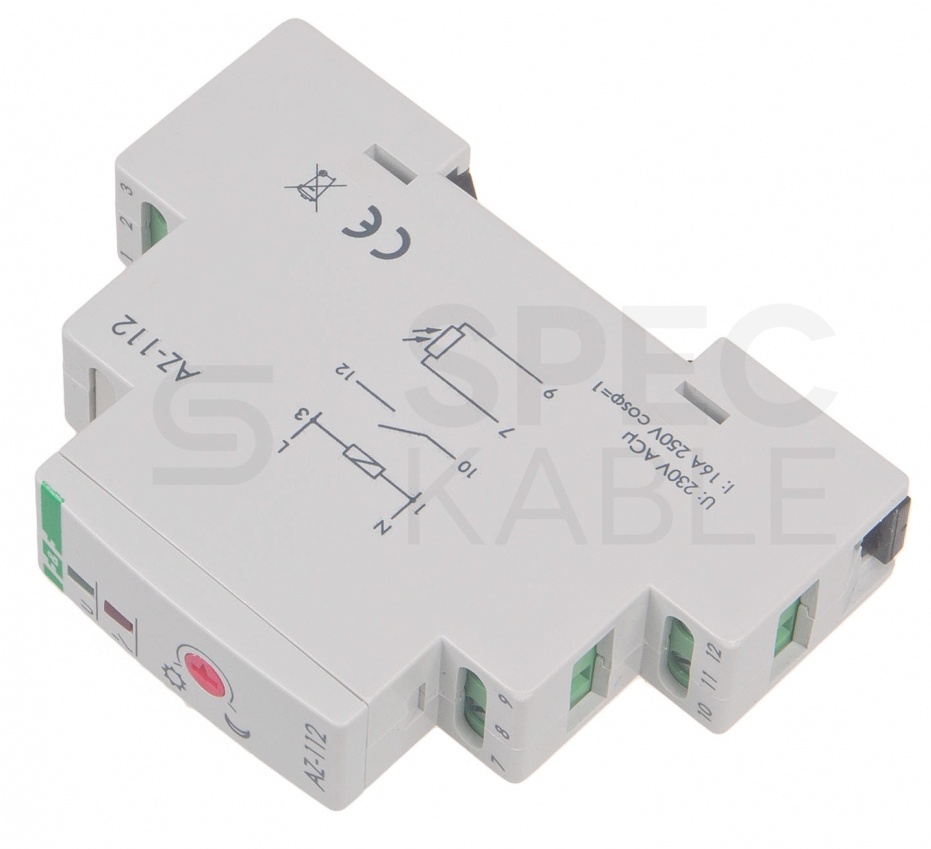

F&F Automat zmierzchowy 2300W z sondą hermetyczny IP65 na szynę DIN TH35 AZ-112

Automatyczny, zmierzchowy włącznik światła służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Działanie:

Zmierzchowy włącznik AZ-112 należy umieścić w miejscu o stałym dostępie naturalnego światła dziennego. Zmiany jego intensywności (pora dnia) będą powodowały załączanie i wyłączanie oświetlenia. Czas załączenia oświetlenia może być ustawiony przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“  - załączy wcześniej. Produkt posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Montaż na szynę 35 mm.

Dane techniczne:

• Napięcie zasilania: 230 V AC
• Tolerancja napięcia zasilania: -10 ÷ 10 %
• Maksymalny prąd obciążenia AC-1: 16 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO
• Separacja styku: TAK
• Próg zadziałania - regulowany: 2 ÷ 1000 Lx
• Próg zadziałania - ustawiony: ok. 7 Lx
• Histereza: ok. 15 Lx
• Opóźnienie zadziałania włączenia: ok. 10 s
• Opóźnienie zadziałania wyłączenia: ok. 20 s
• Stopień ochrony sondy: IP65
• Element światłoczuły: zewnętrzna sonda Ø 10 mm
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,56 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Obciążalność styków

W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

• Żarówki żarowe: 2300W
• Halogeny: 1500W
• Jarzeniówki: 750W
• Świetlówki energooszczędne: 450W
• LED: 450W

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.

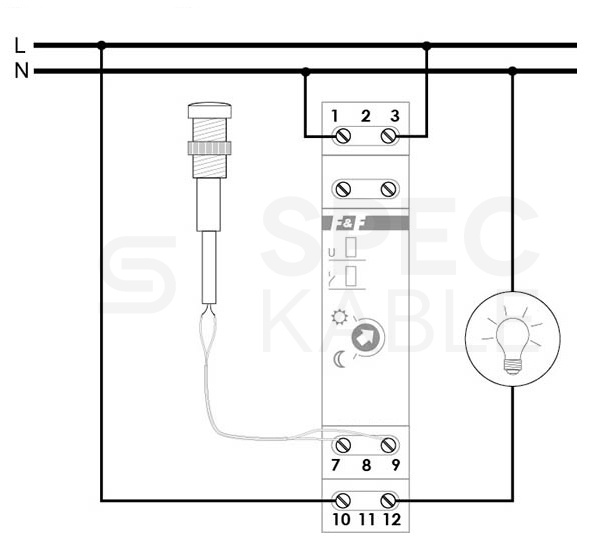

Na zdjęciu obok schemat podłączenia.

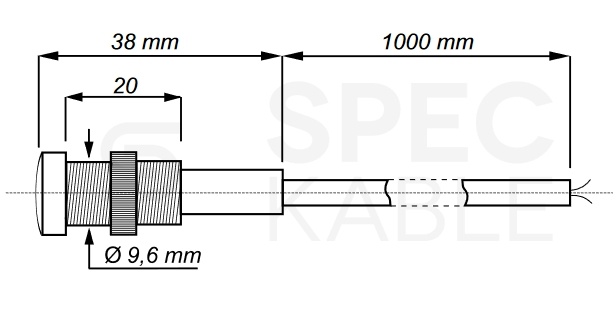

Sonda zewnętrzna hermetyczna Ø10

Mały, łatwy w montażu czujnik światłoczuły standardowo wyposażony w 1-metrowy przewód z możliwością przedłużenia do 10 m. Połączenie przewodów wykonać w puszce hermetycznej lub w miejscu odizolowanym od wpływów atmosferycznych. Uwaga! Przewodów sondy nie należy prowadzić blisko równoległych przewodów będących pod napięciem sieci i przewodzących duże prądy.
