Hybrydowy inwerter solarny Off-Grid falownik sieciowy 3-fazowy SOFAR 8kW

Inwerter hybrydowy solarny falownik Off-Grid 3-FAZ 8kW 2xMPPT

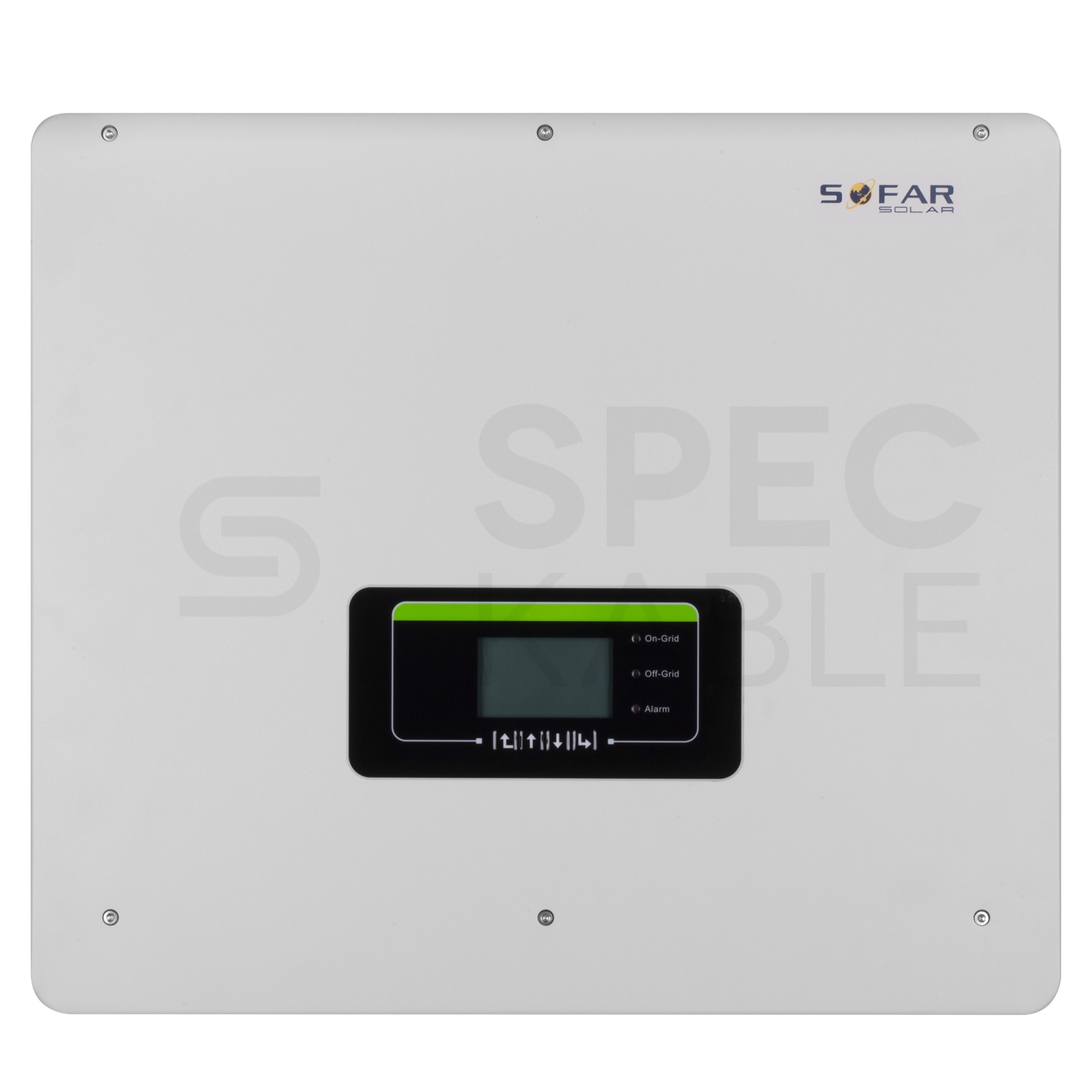

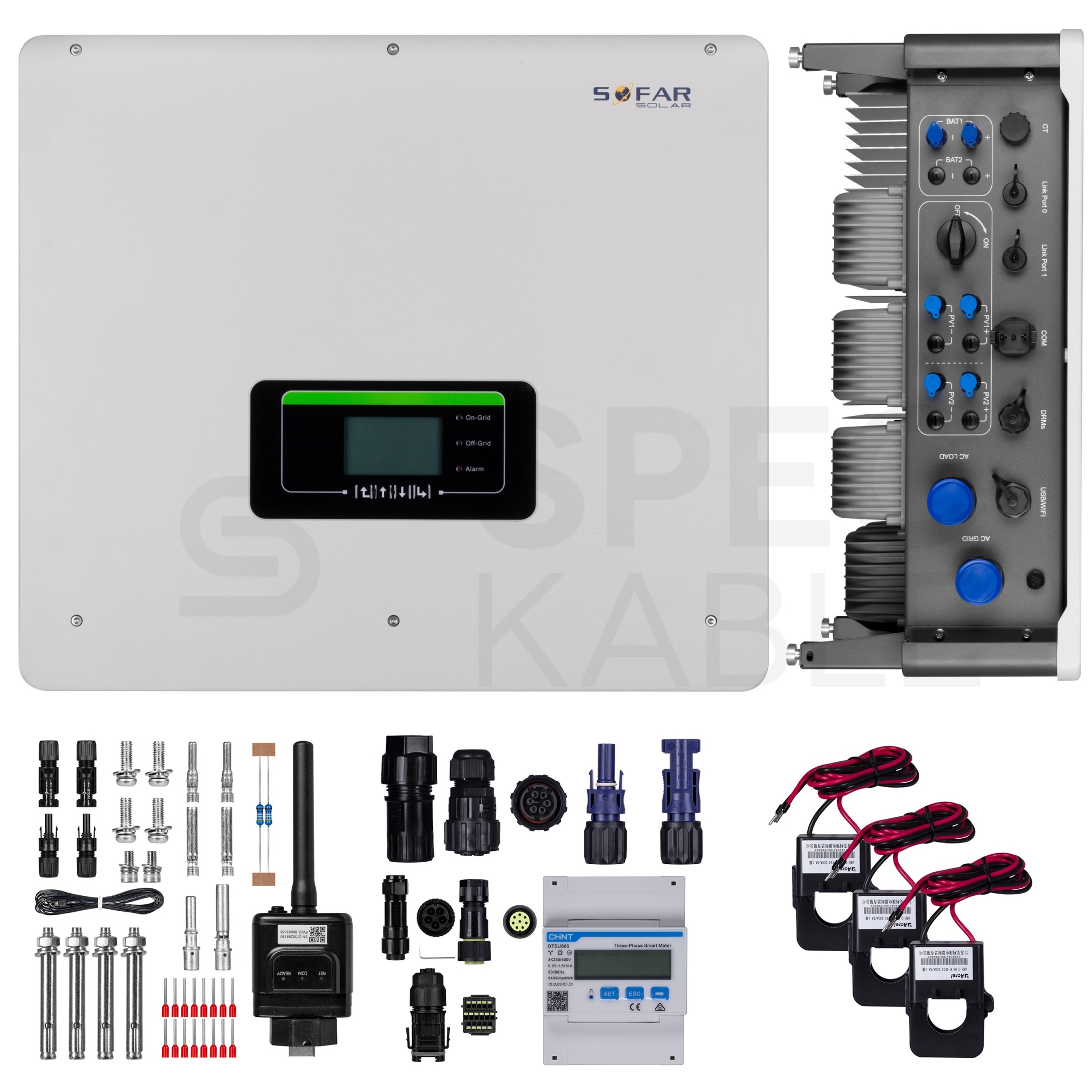

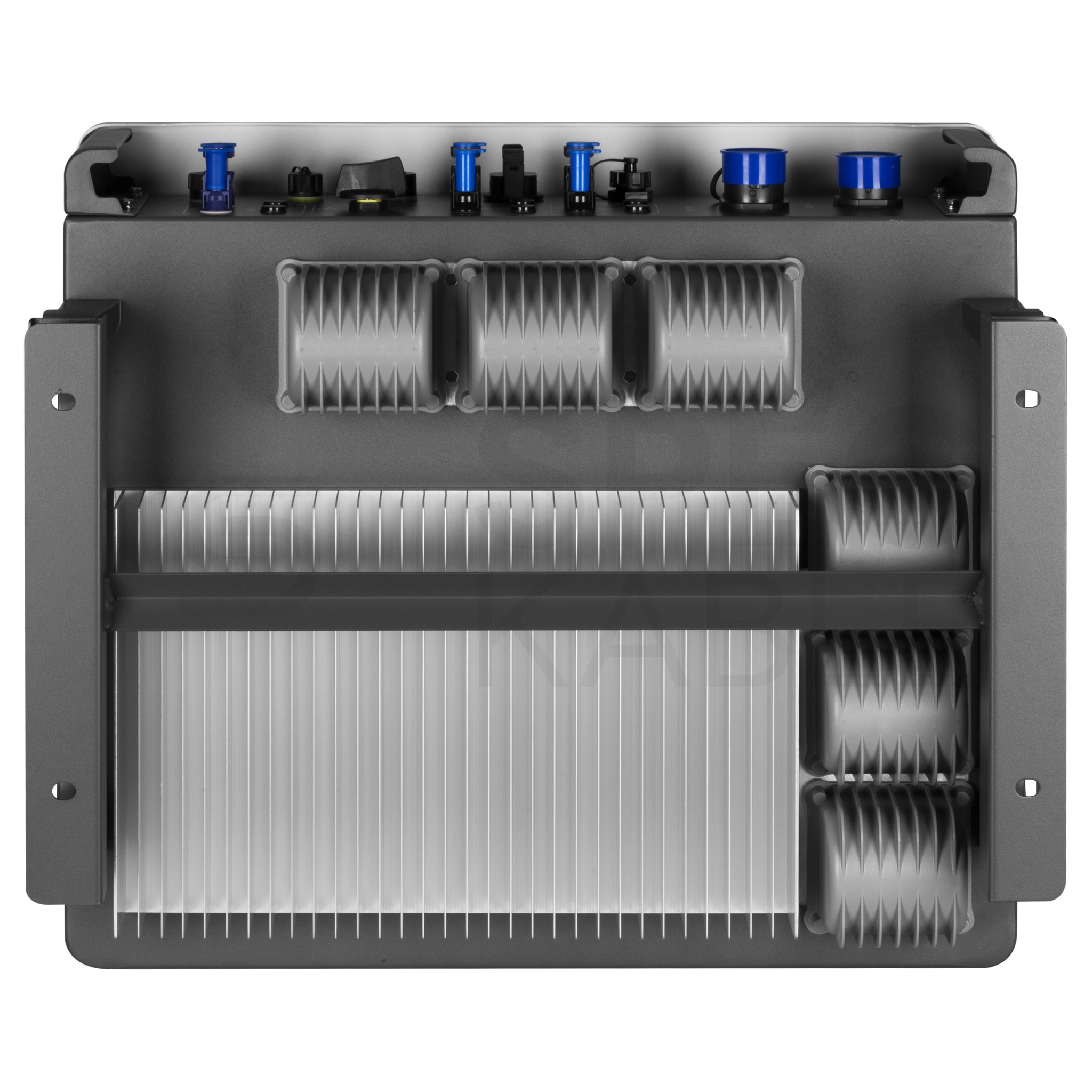

SOFAR SOLAR HYD 8KTL-3PH

Trójfazowy falownik zintegrowany z magazynowaniem energii

Hybrydowy inwerter solarny Off-Grid marki Sofar Solar o symbolu HYD 8KTL-3PH to zaawansowane urządzenie, które umożliwia efektywne zarządzanie i magazynowanie energii pochodzącej z paneli solarnych.

Inwertery solarne przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora.

Prezentowany hybrydowy inwerter solarny współpracuje z magazynami energii AMASS GTX3000.

Najważniejsze parametry:

• Typ: Inwerter Solarny Off-Grid
• Rodzaj: trójfazowy
• Napięcie wyjściowe: 230 VAC
• Moc maksymalna: 8000 VA
• Maks. moc prądu przemiennego pobierana z sieci(VA): 16000VA
• Zakres częstotliwości sieci: 45–55 Hz / 55–65 Hz
• Przebieg napięcia na wyjściu: CZYSTY SINUS
• Prąd ładowania akumulatora: 25 A
• Chłodzenie: naturalny
• Sterowanie Wi-Fi i Bluetooth: TAK
• Funkcja MPPT: TAK
• Sprawność: 98,0%

Produkt wytwarza czysty sinusoidalny sygnał wyjściowy, identyczny jak ten w sieci energetycznej. Dzięki temu rozwiązaniu inwerter jest kompatybilny m.in. z: lodówkami, pompami CO, piecami, sprzętem AGD i RTV, oświetleniem, komputerami i wieloma innymi urządzeniami.

Funkcje urządzenia:

• Inwerter solarny o przebiegu czystej sinusoidy
• Trójfazowy: Urządzenie jest inwerterem trójfazowym, co oznacza, że jest zdolny do obsługi obciążeń trójfazowych, co jest istotne w wielu zastosowaniach komercyjnych i przemysłowych.
• Integracja z magazynowaniem energii: Inwerter jest zintegrowany z systemem magazynowania energii, co pozwala na przechowywanie nadmiarowej energii wytwarzanej przez panele solarne na późniejsze wykorzystanie.
• Równoległe systemy: Inwerter obsługuje wiele systemów równoległych, co pozwala na większą elastyczność w konfiguracji systemu.
• Różne tryby pracy: Inwerter posiada różne tryby pracy, które można dostosować do optymalizacji wydajności.
• Do dwóch MPPT: Urządzenie obsługuje do dwóch Maximum Power Point Tracking (MPPT), co umożliwia elastyczną konfigurację paneli solarnych.
• Wejście dla akumulatorów: Inwerter posiada wejście dla akumulatorów, co daje dużą elastyczność w zarządzaniu magazynowaniem energii.
• W pełni cyfrowe działanie: Inwerter jest w pełni cyfrowy, co zapewnia większą dokładność sterowania i efektywność.

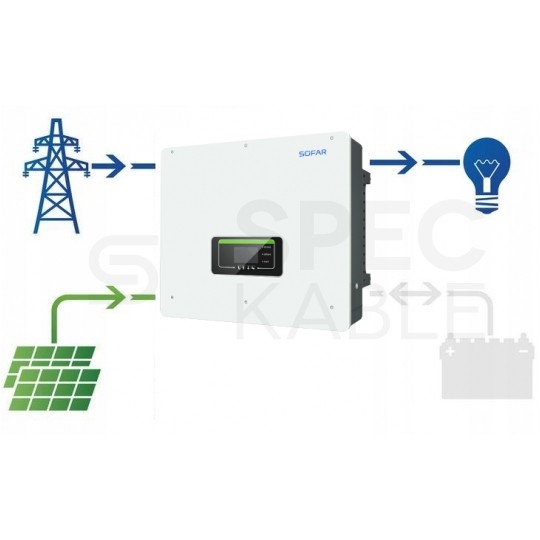

Opis działania

W sytuacji kiedy nie mamy napięcia z instalacji PV, energia z sieci przechodzi przez inwerter do źródeł odbiorczych. Jeśli instalacja fotowoltaiczna zaczyna produkować prąd, wówczas źródła odbiorcze czerpią energię z instalacji PV.

W sytuacji kiedy mamy podłączony akumulator, a instalacja produkuje energię (nadmiar kierowany jest do ładowania akumulatorów) to źródła odbiorcze czerpią energię w pierwszej kolejności z instalacji PV (jeśli takie są ustawienia). Pobierana energia nie przechodzi w takim wypadku przez akumulatory. Dopiero w sytuacji kiedy instalacja PV nie produkuje energii wówczas pobierana jest ona z akumulatora.

Komunikacja Wi-Fi i Bluetooth

Inwerter został wyposażony w system komunikacji Wi-Fi i Bluetooth. Pozwala on zarządzać inwerterem przy użyciu smartfona i darmowej aplikacji "Sofar SolarView" dostępnej na systemy Android i iOS

Dzięki połączeniu modułu Wi-Fi z aplikacją, użytkownicy mogą w pełni zdalnie monitorować i sterować pracą inwerterów. Po włączeniu falownika aplikacja przez Bluetooth wyszukuje urządzeniepod jego numerem seryjnym.

Główne funkcje aplikacji:

• Umożliwia wstępne oraz zaawansowane konfiguracje inwertera
• Zbuduj fabrykę w ciągu 1 minuty - Nie musisz wypełniać żmudnych informacji. SOFAR View Big Data pomoże wzbogacić więcej treści.
• 24-godzinny zdalny monitoring - Przejdź do aplikacji SOFAR View, aby sprawdzić stan pracy elektrowni fotowoltaicznej w dowolnym miejscu i czasie. Wyświetl wszystkie dane (produkcja, zużycie, bateria, siatka, dane w czasie rzeczywistym, dane historyczne itp.) na pierwszy rzut oka.
• Sprawna koordynacja - Dodaj funkcję autoryzacji. Użytkownicy mogą upoważnić fabrykę, którą utworzyłeś do swojego partnera biznesowego, do wspólnej obsługi i utrzymania. Tymczasem użytkownicy mogą otrzymać instalację od partnera biznesowego, co oznacza, że nie muszą tworzyć instalacji ani konfigurować urządzeń”.

Inwerter hybrydowy

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

Szczelność IP65 (EN60529)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

Szerokie zastosowanie - stwórz swoją własną elektrownię!

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Inwerter pozwala na bezproblemowe zasilanie różnych urządzeń domowych, czy biurowych. Z jego pomocą można zbudować własną mini elektrownię wspomaganą zasilaniem z sieci.

Standardowe systemy fotowoltaiczne Off-Grid zaplanowane są średnio na okres 25 lat bezawaryjnej pracy i nie wymagają w tym czasie specjalnej konserwacji.

O producencie:

SOFARSOLAR (założona w 2012 r.), spółka zależna od SOFAR Group, jest jednym z pięciu największych producentów falowników w Chinach. Firma specjalizuje się w pracach badawczo-rozwojowych, produkcji, sprzedaży i serwisie szerokiej gamy falowników.

Obecnie posiadają oni dziewięć własnych oddziałów (w Australii, Indiach, Włoszech, Polsce, Niemczech, Wuxi, Shenzhen, Dongguan i Xinyang), umożliwiając stały rozwój którego celem jest dostarczanie najlepszych produktów i usług klientom na całym świecie.

SofarSolar stał się również jednym z czołowych dostawców rozwiązań w zakresie magazynowania energii i jest powszechnie uznawany za niezawodnego, wydajnego i profesjonalnego partnera. Firma, posiadająca certyfikaty ISO 9001 i ISO 14001, koncentruje się na badaniach i rozwoju oraz innowacjach, aby dostarczać najlepsze produkty na rynek falowników fotowoltaicznych.

Specyfikacja techniczna:

Dane wejściowe akumulatora

• Liczba wejść akumulatora: 1
• Typ akumulatora: litowo-jonowa, kwasowo-ołowiowa
• Zakres napięcia akumulatora: 180-800V
• Zakres napięcia akumulatora przy pełnym obciążeniu: 320-800V
• Ratedna moc ładowania/rozładowania: 8000W
• Szczytowy prąd ładowania/rozładowania, czas trwania (A,s): 40, 60
• Strategia ładowania akumulatora: samoadaptacja do BMS
• Interfejsy komunikacyjne: CAN(RS485)

Sieć PV dane wyjściowe

• Zalecana maks. moc wejściowa PV: 12000Wp (6600/6600)
• Maks. napięcie stałe: 1000V
• Napięcie robocze przy rozruchu: 200V
• Zakres napięcia MPPT: 180-960V
• Ratedne napięcie DC: 600V
• Zakres napięcia MPPT przy pełnej mocy: 360-850V
• Maks. prąd wejściowy: 12,5/12,5A
• Maksymalny prąd zwarcia: 15/15A
• Liczba ciągów na każdy MPPT: 1

Dane wyjściowe prądu przemiennego (w sieci)

• Ratedna moc prądu zmiennego: 8000W
• Maks. moc wyjściowa prądu przemiennego do sieci energetycznej: 8800 VA
• Maks. moc prądu przemiennego pobierana z sieci: 16000 VA
• Maks. prąd przemienny wysyłany do sieci energetycznej: 13A
• Maks. prąd przemienny pobierany z sieci energetycznej: 24A
• Ratedne napięcie sieci: 3/n/Pe, 230/400
• Ratedna częstotliwość wyjściowa: 50/60Hz
• THDv na wyjściu (przy obciążeniu symetrycznym): <3%
• Czas przełączania: <10ms

Efektywność

• Wydajność MPPT: 99,9%
• Efektywność euro: 97,5%
• Maks. sprawność: 98.0%
• Maks. wydajność ładowania/rozładowania akumulatora: 97.6%

Ochrona

• Wyłącznik DC: opcjonalnie
• Zabezpieczenie przed odwrotną polaryzacją PV: tak
• Zabezpieczenie nadprądowe wyjścia: Tak
• Zabezpieczenie napięciowe wyjścia: Tak
• Zabezpieczenie przed pracą wyspową: Tak
• Wykrywanie prądu resztkowego: Tak
• Wykrywanie rezystora izolacyjnego: Tak
• Poziom ochrony przed przepięciami: PV: standard typu II, AC: Standard typu II
• Zabezpieczenie przed odwrotnym napięciem: Tak

Dane ogólne

• Wymiary: 571.4 x 515 x 264.1mm
• Masa: 33kg
• Topologia inwertera: Beztransformatorowa
• Autokonsumpcja energii w trybie gotowości: <15W
• Zakres temperatury pracy: -30℃ ... +60℃
• Wilgotność względna: 0-100%
• Hałas: <45dB
• Wysokość pracy: <4000m
• Chłodzenie: naturalne
• Stopień ochrony: IP65

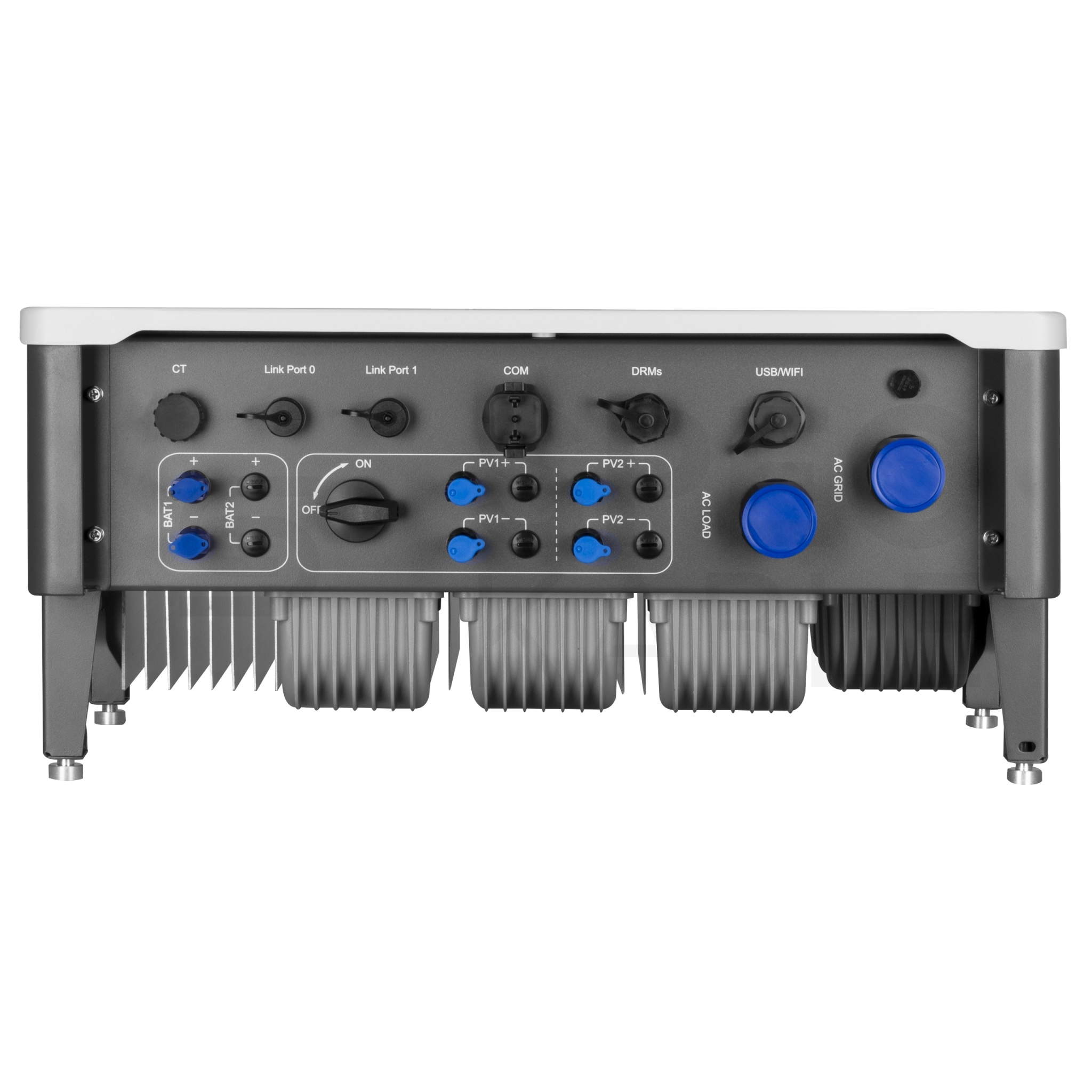

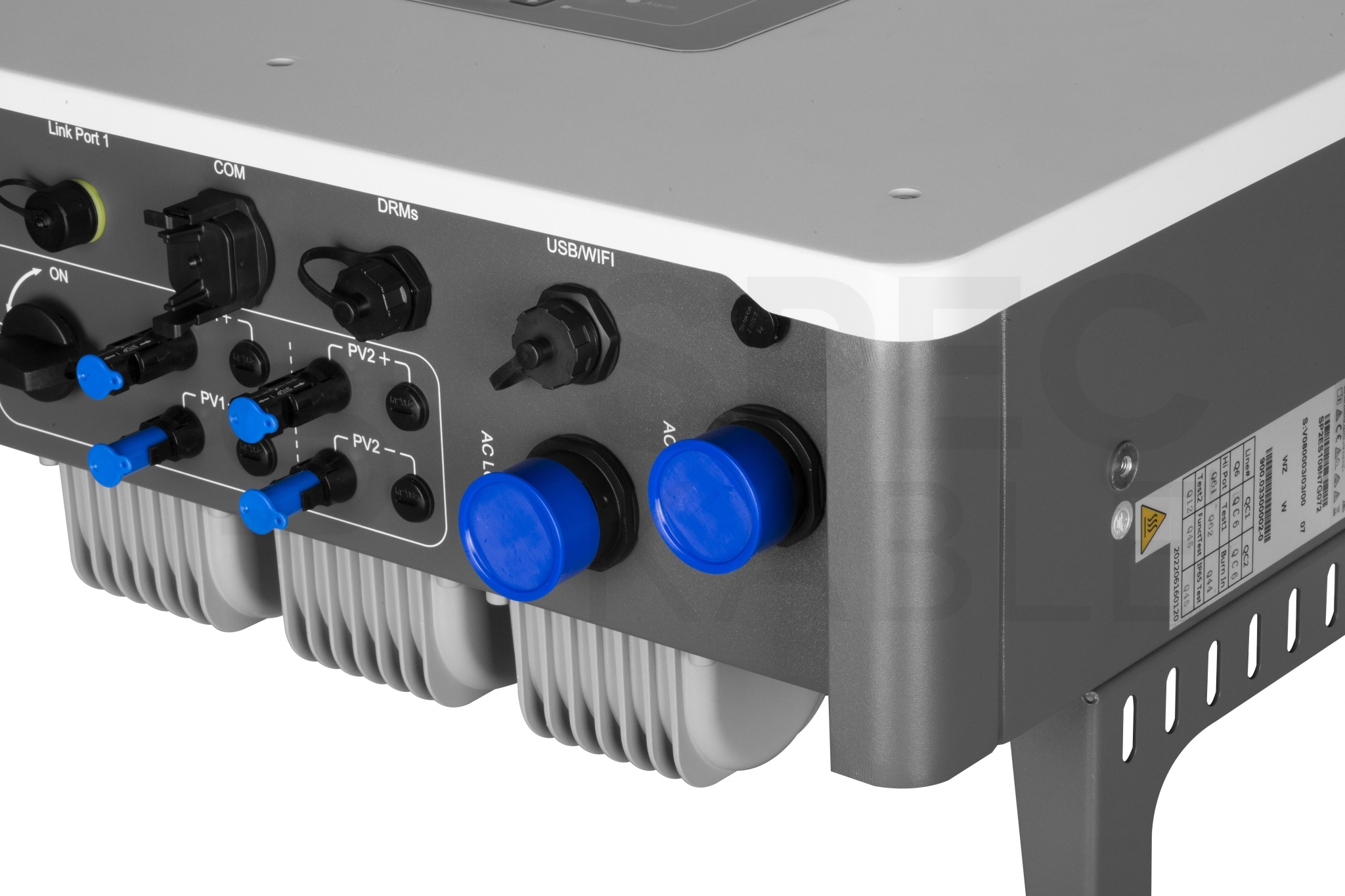

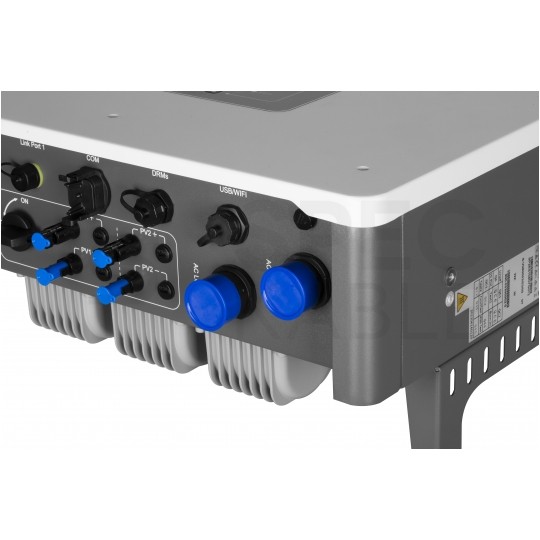

Funkcja

• Zacisk DC: MC4
• Zacisk sieciowy AC: Złącze 5P
• Zaicsk rezerwowego źródła prądu przemiennego: Złącze 5P
• Wyświetlacz: LCD
• Interfejsy monitorujące: RS485/WiFi/Bluetooth/Can2.0/Ethernet
• Praca równoległa: tak

Certyfikaty i normy

• EMC: EN 61000-6-1, EN 61000-6-3
• Bezpieczeństwo: IEC 62109-1, IEC 62109-2, IEC 62040-1
• Normy dotyczące sieci: VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16 / CEI 0-21, EN 50549, G98 / G99, UTE C15-712-1
