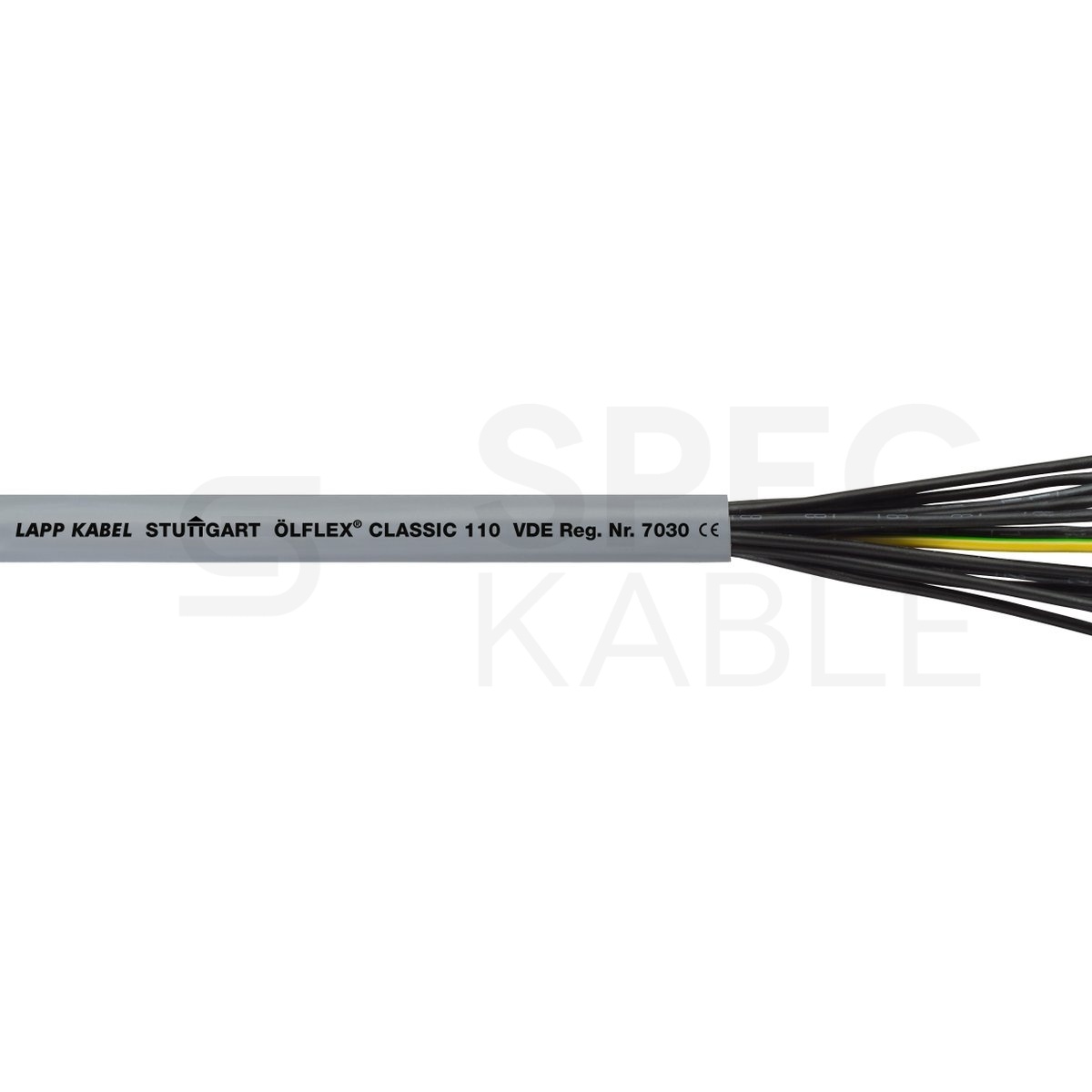

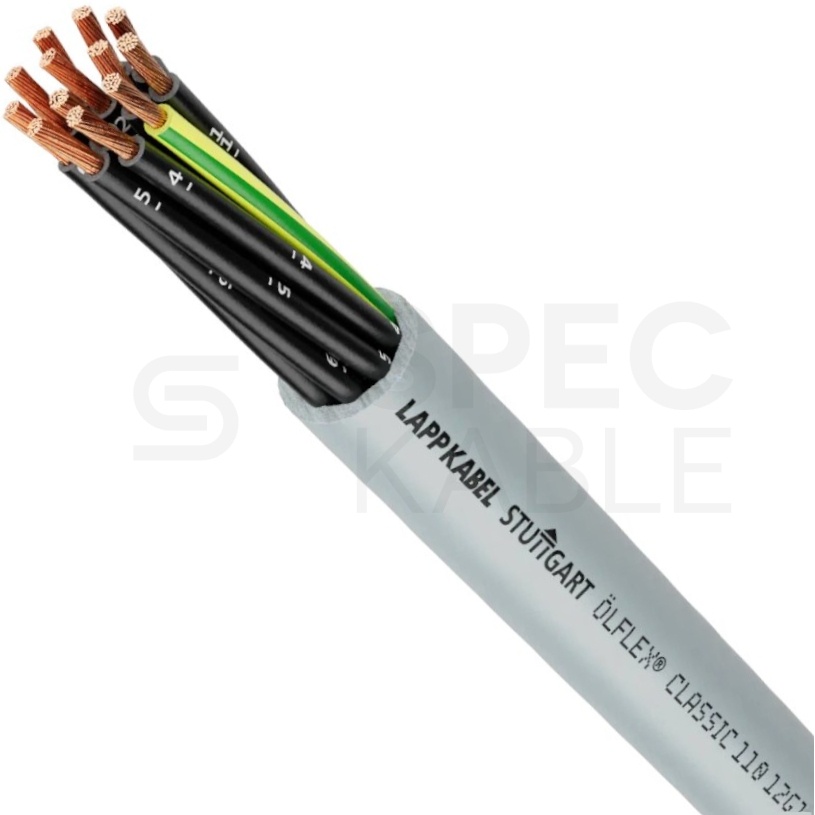

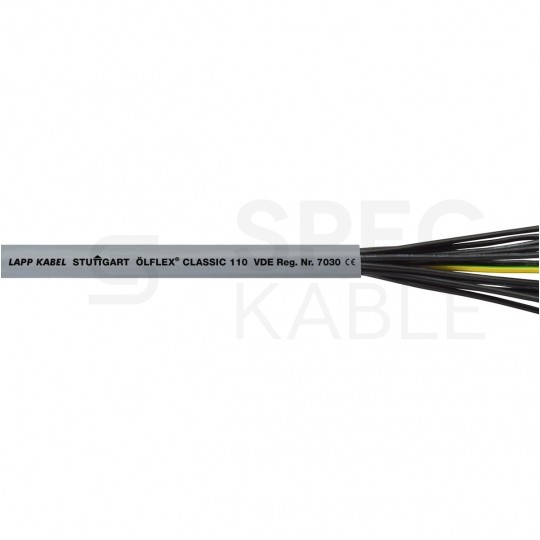

Przewód sterowniczy żyły numerowane OLFLEX CLASSIC 110 300/500V 5x1 linka szary LAPP

Przewód sterowniczy żyły numerowane OLFLEX CLASSIC 110 300/500V 5x1 linka szary LAPP

Przewód sterowniczy ÖLFLEX® CLASSIC to wysokiej jakości kabel przeznaczony do uniwersalnego zastosowania w okablowaniu obwodów sterowniczych, zarówno w maszynach, jak i w instalacjach przemysłowych.

Dzięki odporności na oleje, środki czyszczące oraz kwasy, zapewnia trwałość i bezpieczeństwo w trudnych warunkach pracy, co potwierdza certyfikat VDE oraz zgodność z normami ECOLAB®.

Zmniejszona grubość ścianek kabla pozwala na oszczędność miejsca, a wysokie napięcie próbne 4000 V gwarantuje niezawodność elektryczną nawet w wymagających aplikacjach.

Najważniejsze cechy:

• Oszczędność miejsca dzięki zmniejszonej grubości ścianek.
• Wysokie bezpieczeństwo elektryczne dzięki napięciu próbnymi 4000 V.
• Odporność na olej zgodnie z normą DIN EN 50290-2-22 (TM54).
• Jakość sprawdzona przez VDE.
• Sprawdzona odporność na środki dezynfekujące i czyszczące ECOLAB®.
• Klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR)

Zastosowanie:

• Do uniwersalnego zastosowania w okablowaniu obwodów sterowniczych wewnątrz maszyn i między zakładami.
• Do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających.
• Konstrukcja przewodu umożliwia elastyczne, ciągłe zginanie w ruchomych częściach maszyn i prowadnicach łańcuchowych.
• Konstrukcja przewodu nadaje się również do zastosowań skręcających w turbinach wiatrowych.
• Nadaje się do średnich obciążeń mechanicznych.
• Do zastosowania w pomieszczeniach suchych i wilgotnych.
• Zachowują giętkość w temperaturze do -15°C.
• Płaszcz zewnętrzny z PVC jest odporny na działanie kwasów i zasad.

Szczegółowa specyfikacja techniczna:

• Marka: ÖLFLEX®
• Typ produktu: Przewód sterowniczy
• Waga: 94 kg/km
• Indeks miedzi: 48 kg/km
• Napięcie nominalne: U0/U: 300/500 V AC rms zgodnie z IEC
• Napięcie próbne: 4 kV
• Wymiary kabla: 5X1
• Przekrój żyły (mm2): 1 mm²
• Materiał żyły: Czysta miedź
• Konstrukcja żyły: IEC 60228 klasa 5: cienki drut
• Z żyłą ochronną: Nie
• Liczba żył: 5
• Typ skrętu: Skręcanie warstwowe
• Ekranowany: Nie
• Z pancerzem: Nie
• Nominalna średnica zewnętrzna: 7,1 mm
• Kształt kabla: Okrągły
• Materiał podstawy izolacji żyły: Polichlorek winylu
• Materiał podstawy izolacji żyły, nazwa skrócona: PVC
• Materiał podstawowy płaszcza zewnętrznego: Polichlorek winylu
• Materiał podstawowy płaszcza zewnętrznego, skrócona nazwa: PVC
• Kolor izolacji kabla: szary
• Oznaczenie żyły: Liczby
• Kod kolorystyczny żyły: VDE 0293-1; EN 50334
• Obszar zastosowania: Giętki; Połączenia nieruchome; Prowadnica łańcuchowa; Skręcanie
• Do ciągłego zginania: Tak
• Do obciążeń skręcających: Tak
• Minimalny promień gięcia, połączenia nieruchome: 4 x średnica zewnętrzna
• Minimalny promień gięcia w mm, nieruchome: 28,4 mm
• Minimalny promień gięcia, dynamiczny, ciągły ruch: 15 x średnica zewnętrzna
• Minimalny promień gięcia w mm, dynamiczne połączenia giętkie: 106,5 mm
• Minimalny promień gięcia, sporadycznie giętki: 10 x średnica zewnętrzna
• Minimalny promień gięcia w mm, sporadycznie giętki: 71 mm
• Skręcanie: do +/- 150 °/m oraz min. 5 °C do 5000 Cykle skręcania; do +/- 150 °/m oraz min. -20 °C do 2000 Cykle skręcania
• Temperatura, połączenia nieruchome: -40 °C do 80 °C
• Temperatura, sporadycznie ruchome: -15 °C do 70 °C,
• Temperatura, połączenia dynamicznie giętkie: -5 °C do 70 °C
• Niepodtrzymywanie płomieni: Tak
• Niepodtrzymywanie płomieni zgodnie z: IEC 60332-1-2
• Odporność UV: Nie
• Odporność chemiczna: Tak
• Bezhalogenowy: Nie
• Olejoodporność: Tak
• Olejoodporność zgodnie z: EN 50290-2-22: TM 54
• Nie zawiera PWIS: Tak
• Bez PWIS zgodnie z: VDMA 24364-B2-L
• Oznaczenie CE: Tak
• Oznaczenie UKCA: Tak
• Certyfikat EAC: Tak
• Numer certyfikatu EAC: ЕАЭС N RU Д-DE.АЮ64.В.00130/20
• Certyfikat VDE: Tak
• Numer rejestracji VDE: 7030
• Certyfikat DNV: Nie
• CPR klasa ogniowa: Eca
• Niepodtrzymywanie płomieni testowane zgodnie z UN/ECE-R118: Nie
• Certyfikat Ecolab: Tak
