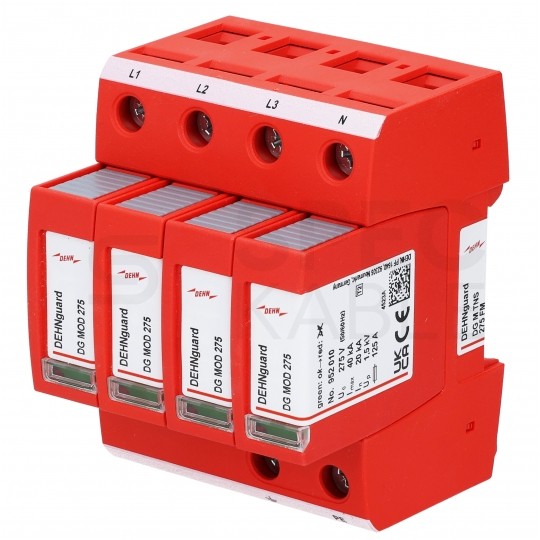

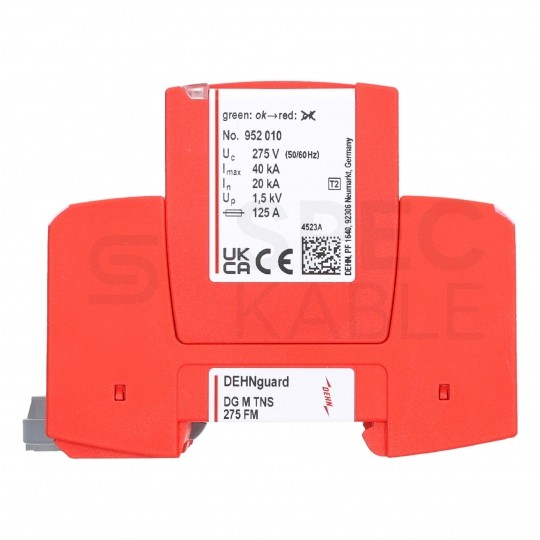

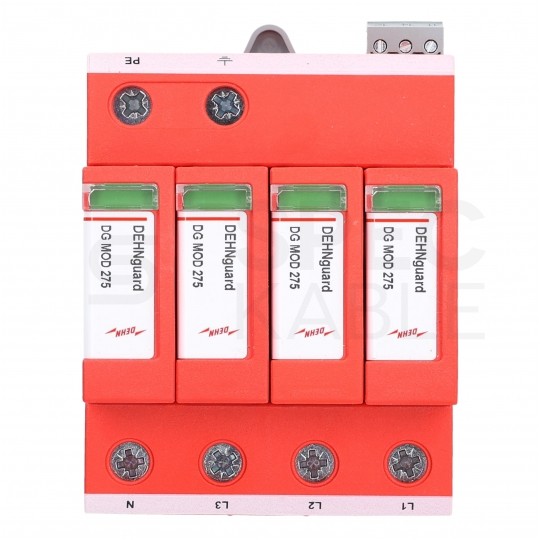

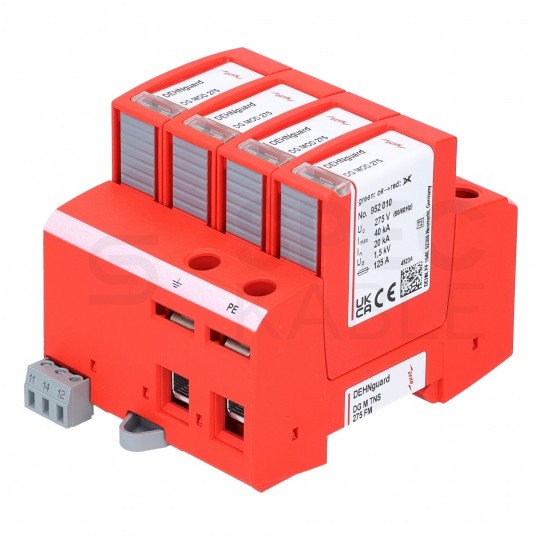

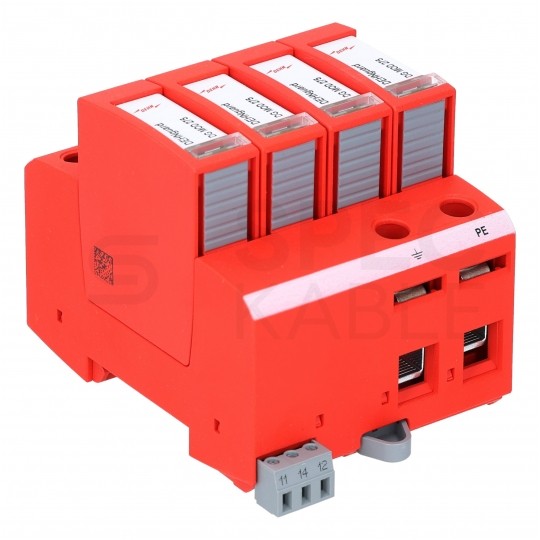

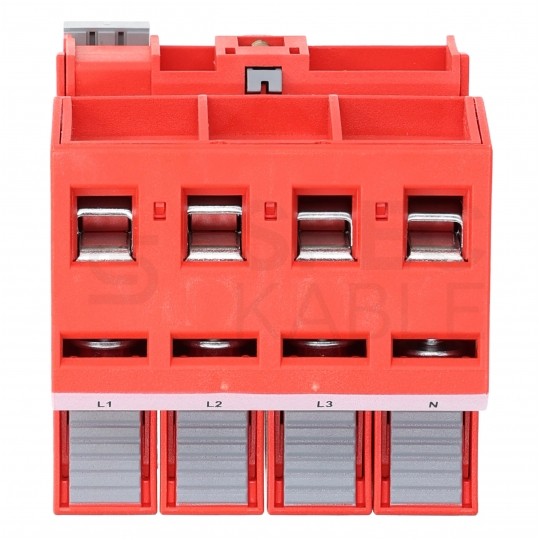

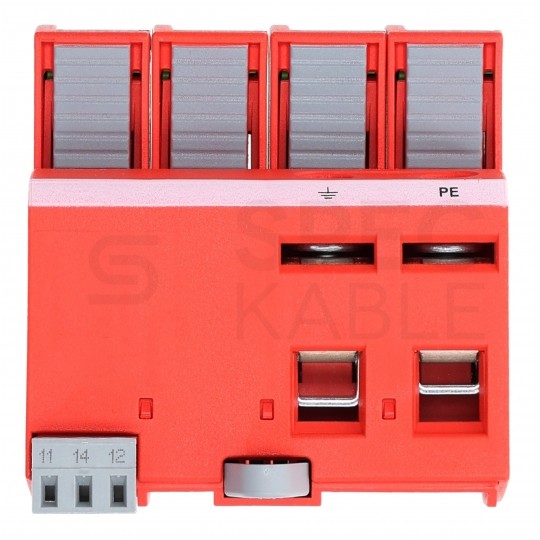

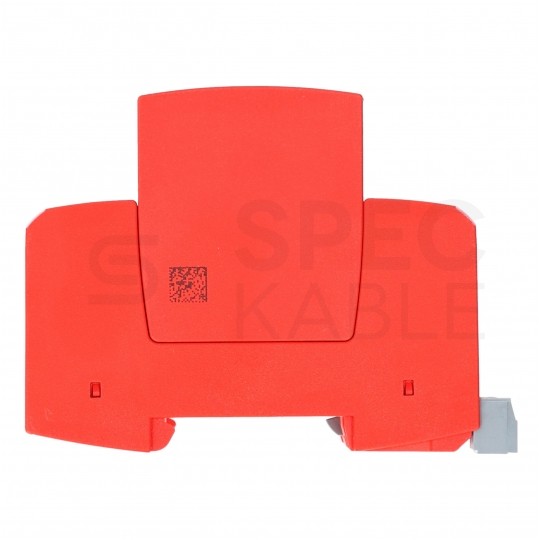

Ogranicznik przepięć SPD 3-fazowy C (Typ 2) 4P 20kA/40kA FM ( bezpotencjałowy zestyk przełączny ) warystorowo-iskiernikowy DEHN GUARD

Ogranicznik ochronnik przepięć C TYP 2 4P 20kA T2 FM 1,5kV

DEHNguard 952405 | Bezpotencjałowy zestyk przełączny

Ograniczniki przepięć to urządzenia, które służą do ochrony instalacji elektrycznych oraz podłączonych do nich urządzeń przed skutkami przepięć. Przepięcia mogą być wynikiem wielu czynników, takich jak uderzenia piorunów, wahania napięcia w sieci elektrycznej lub przełączanie obciążeń w sieci.

Głównym zadaniem ograniczników przepięć jest szybkie rozpoznanie niebezpiecznie wysokiego napięcia i przekierowanie nadmiaru energii elektrycznej do ziemi (uziemienia), chroniąc w ten sposób urządzenia elektryczne.

Jest to ogranicznik przepięć uniwersalnego zastosowania składający się z podstawy i wymiennego modułu ochronnego. Wyróżnia się wysoką wytrzymałością udarową dzięki zastosowaniu warystorów z tlenku cynku / iskierników. Ponadto, charakteryzuje się wysoką niezawodnością dzięki urządzeniu kontrolno-odłączającemu "Thermo Dynamic Control".

Najważniejsze funkcje:

• Kompletne, gotowe do podłączenia urządzenie składające się z podstawy i wymiennych modułów ochronnych
• Koordynacja energetyczna z innymi ogranicznikami z serii Red/Line
• Wysoka wytrzymałość udarowa dzięki zastosowaniu warystorów z tlenku cynku / iskierników
• Wysoka niezawodność dzięki urządzeniu kontrolno-odłączającemu ”Thermo Dynamic Control”
• Łatwa wymiana modułów bez używania narzędzi poprzez zastosowanie rygla blokującego z przyciskiem zwalniającym moduł
• Odporność na wstrząsy i wibracje zgodnie z normą PN-EN 60068-2
• Technika wtykowa "push-in"

Zastosowanie:

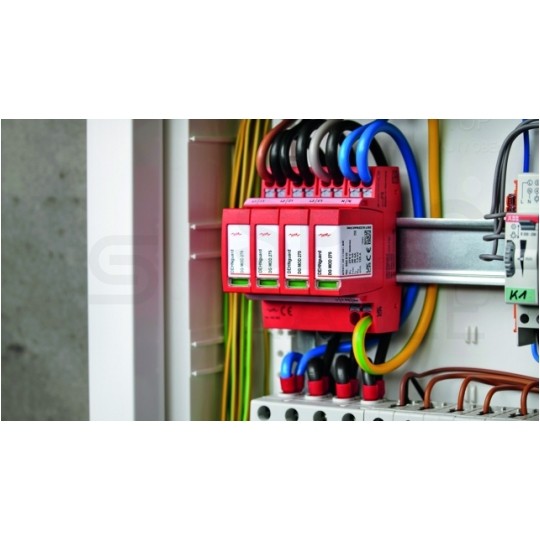

Znajdujący się w ofercie ogranicznik przepięć został zaprojektowany do ochrony instalacji elektrycznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.

Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii.

Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.

Dane techniczne:

• Producent: DEHN
• Seria: DEHNguard
• Ogranicznik przepięć zgodnie z PN-EN 61643-11: typ 2 / klasa II
• Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m): typ 2 + typ 3
• Napięcie znamionowe AC (UN): 230 / 400 V (50 / 60 Hz)
• Największe napięcie trwałej pracy AC (UC): 275 V (50 / 60 Hz)
• Znamionowy prąd wyładowczy (8/20 µs) (In): 20 kA
• Maksymalny prąd wyładowczy (8/20 µs) (Imax): 40 kA
• Napięciowy poziom ochrony [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
• Napięciowy poziom ochrony [L-PE] / [N-PE] przy 5 kA (UP): ≤ 1 / ≤ 1 kV
• Czas zadziałania (tA): ≤ 25
• Maksymalne dobezpieczenie: 125 A gG
• Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (ISCCR): 50 kArms
• Przepięcia dorywcze (TOV) (UT) – cecha: 335 V / 5 s – wytrzymały
• Przepięcia dorywcze (TOV) (UT) – cecha: 440 V / 120 min – bezpieczne uszkodzenie
• Zakres temperatury pracy (TU): -40°C ... +80°C
• Wskaźnik działania / uszkodzenia: zielony / czerwony
• Liczba portów: 1
• Przekrój przewodów (min.): 1,5 mm2 drut / linka
• Przekrój przewodów (maks.): 35 mm2 wielodrutowo / 25 mm2 linka
• Montaż: na szynie 35 mm zgodnie z EN 60715
• Materiał obudowy: termoplast, czerwony, UL 94 V-0
• Miejsce montażu: wewnątrz pomieszczeń
• Stopień ochrony: IP 20
• Szerokość montażowa: 4 moduł(y), DIN 43880
• Certyfikaty: KEMA, VDE, UL
• Rodzaj zestyku zdalnej sygnalizacji (FM): bezpotencjałowy zestyk przełączny
• Parametry obwodu sygnalizacji AC: 250 V / 0,5 A
• Parametry obwodu sygnalizacji DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
• Przekrój przewodów zdalnej sygnalizacji (FM): maks. 1,5 mm2 drut / linka

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

Certyfikacja VDE

VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.

Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym, termicznym. Produkty z certyfikatem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.

Certyfikat KEMA KEUR

Certyfikat KEMA KEUR jest kluczowym wyróżnikiem w świecie elektrotechniki, symbolizującym najwyższe standardy bezpieczeństwa i jakości.

Oznakowanie KEMA KEUR na produkcie jest nie tylko potwierdzeniem jego spełnienia rygorystycznych norm bezpieczeństwa, ale również świadczy o jego niezawodności i wysokiej jakości wykonania.

Produkty z tym certyfikatem są synonimem innowacji i zaufania w branży, co czyni je preferowanym wyborem wśród profesjonalistów i użytkowników doceniających trwałość oraz bezpieczeństwo.

Niemiecka jakość

Prezentowany produkt został wyprodukowany w całości na terenie Niemiec. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

O producencie:

DEHN to wiodąca międzynarodowa, rodzinna firma elektrotechniczna z siedzibą w Neumarkt w Niemczech. Kompleksowy asortyment produktów pozwala firmie DEHN reagować na megatrendy naszych czasów – od elektromobilności i odnawialnych źródeł energii po ochronę infrastruktury krytycznej.

Firma oferuje rozwiązania i usługi w zakresie ochrony odgromowej i przepięciowej oraz sprzętu bezpieczeństwa – dziedzin, w których DEHN jest wiodącym innowatorem z ponad 1100 patentami. Produkty DEHN chronią ludzi i budynki, systemy i technikę telekomunikacyjną, przemysł przetwórczy, a także instalacje fotowoltaiczne i elektrownie wiatrowe.

Historia sukcesu firmy rozpoczyna się 21 stycznia 1910 roku, kiedy to główny elektryk Hans Dehn rejestruje swoją firmę elektroinstalatorską w Norymberdze. Obecnie, ponad 100 lat później, firma rodzinna zarządzana przez czwarte pokolenie, zatrudnia około 2000 pracowników na całym świecie.

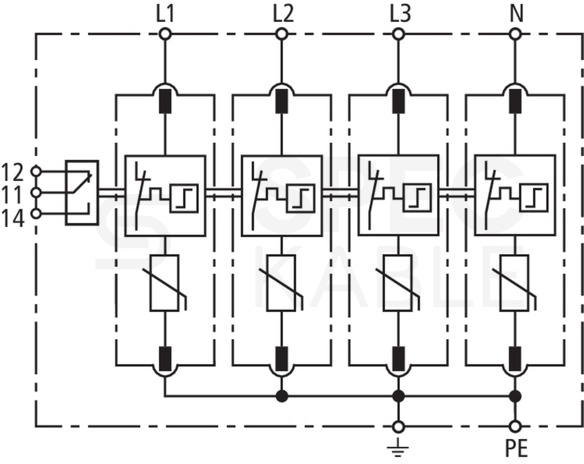

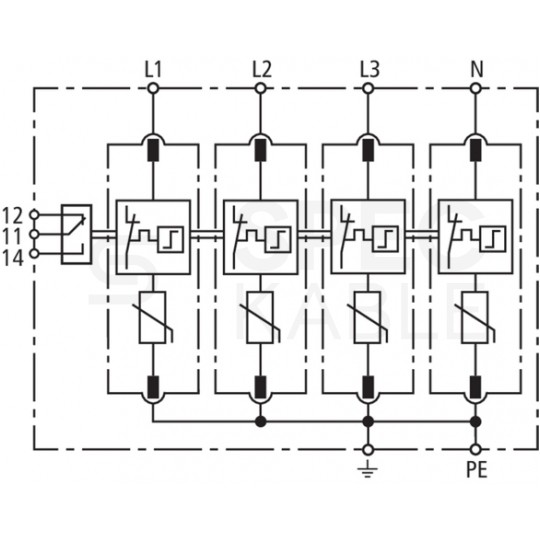

Schemat połączeń DG M TN 275 FM:

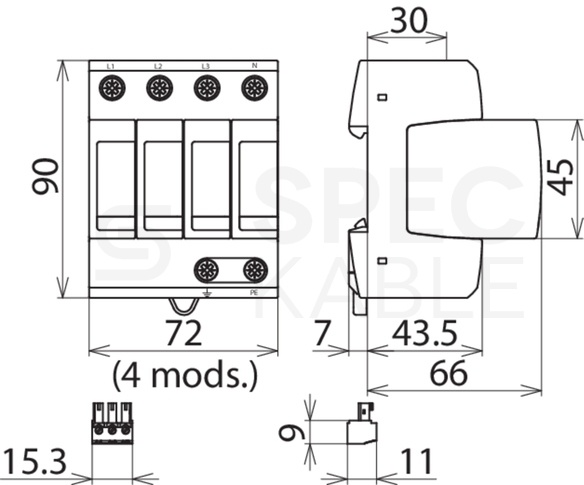

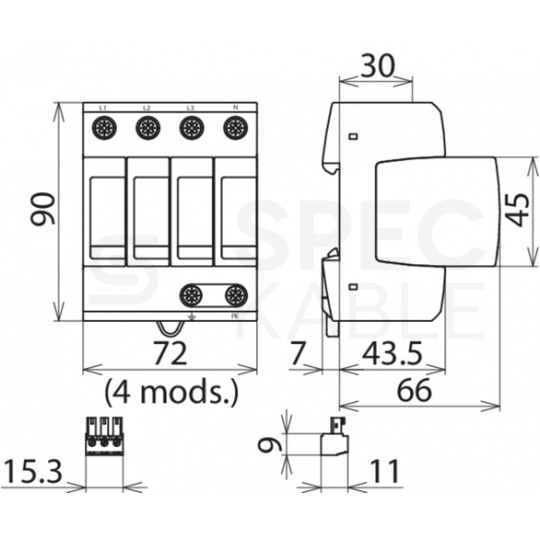

Rysunek wymiarowy DG M TN 275 FM:
