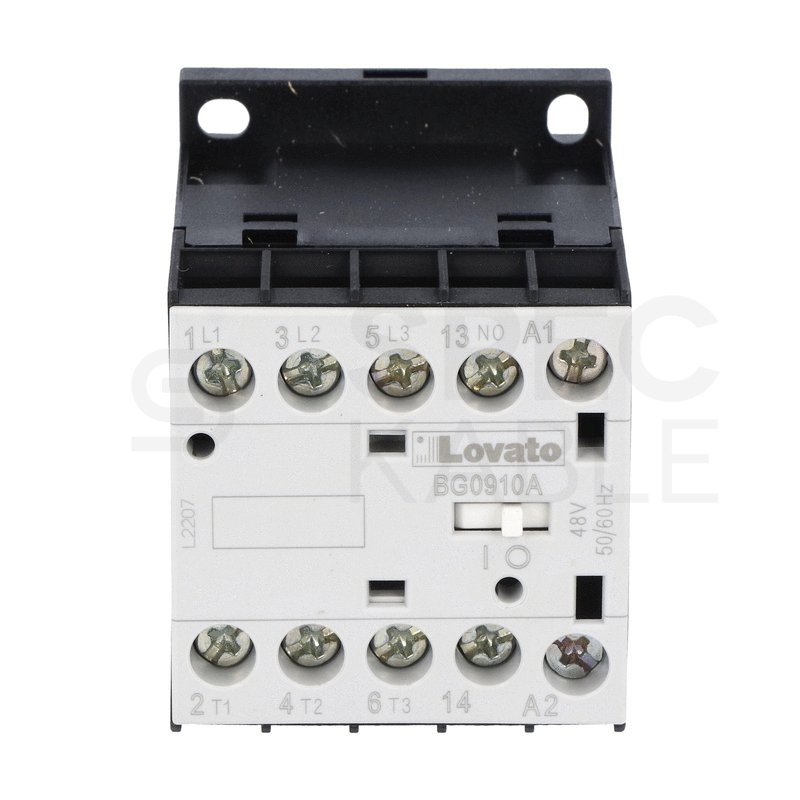

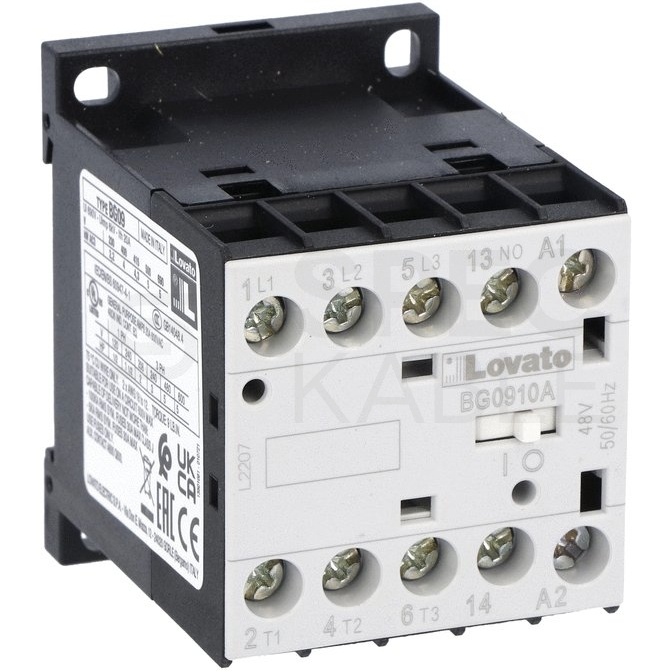

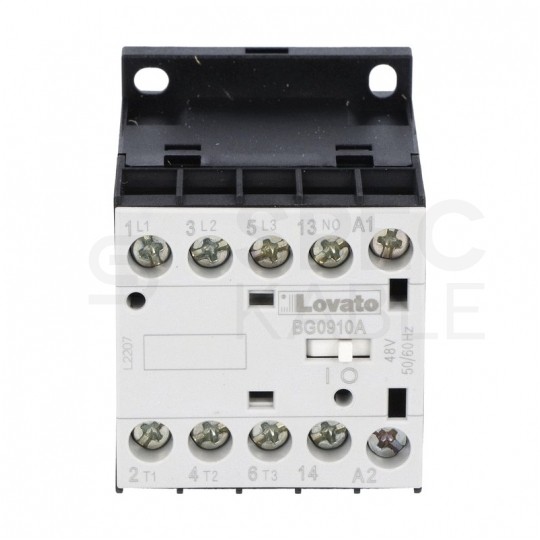

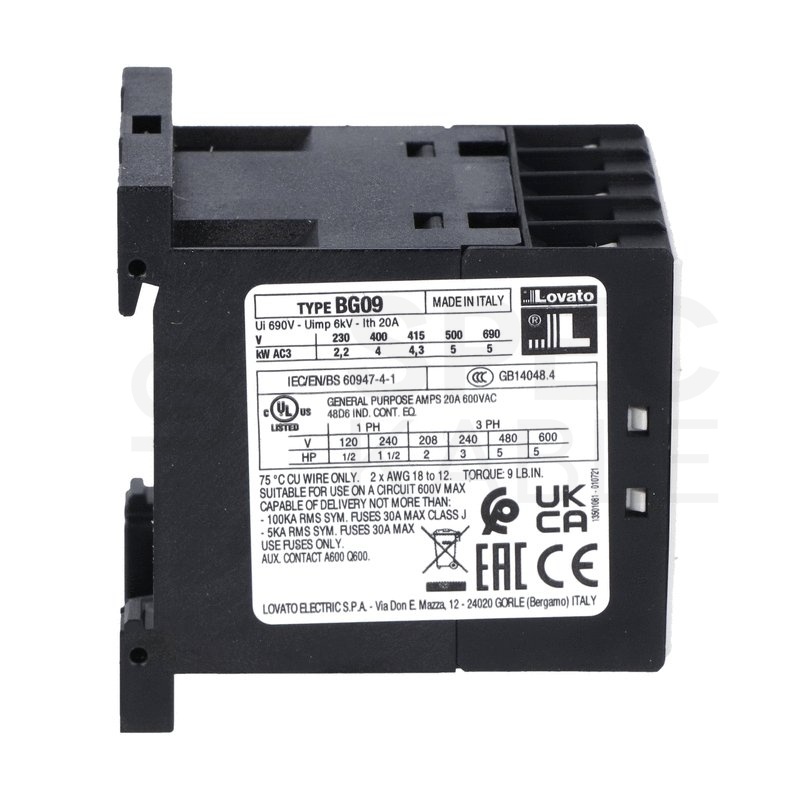

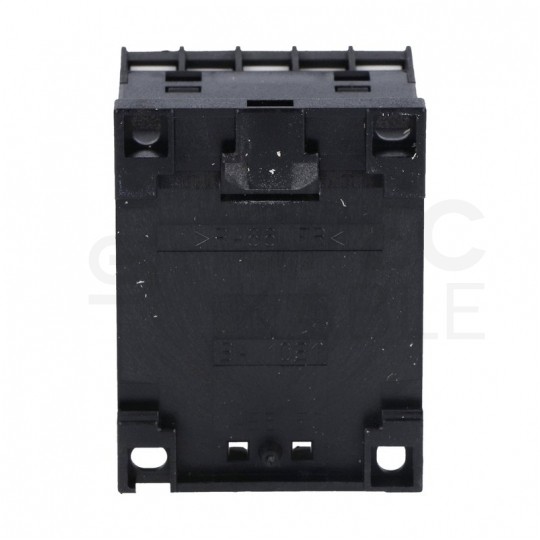

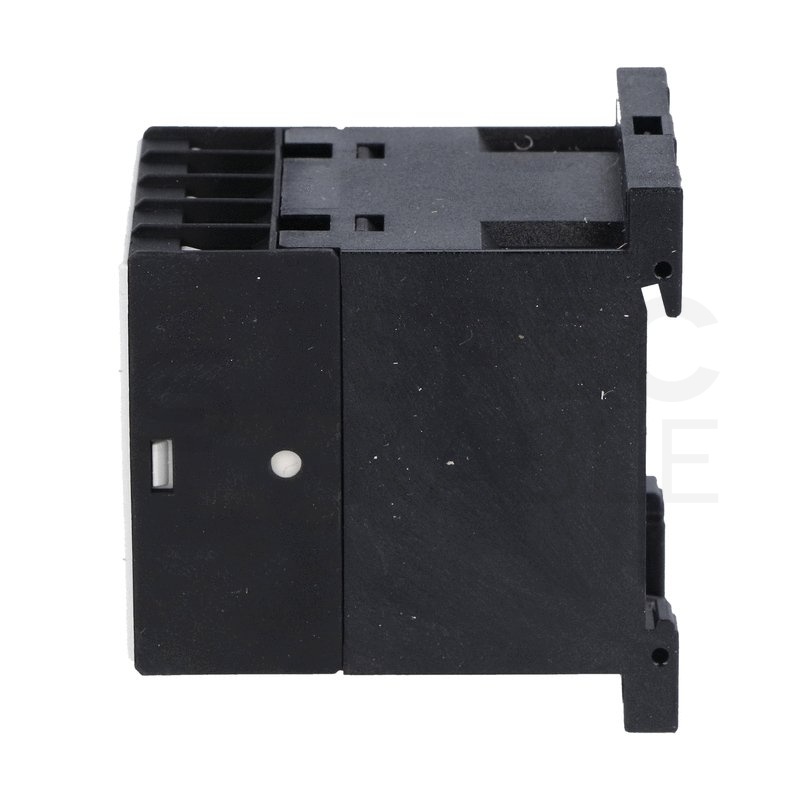

Stycznik mocy MINI przekaźnik 9A 4kW przy 400VAC cewka 230V (3NO + 1NO) 3-modułowy LOVATO

Stycznik mocy miniaturowy przekaźnik 230V 3P 9A AC3 1Z 4NO 4kW 400VAC

Lovato Electric 11BG0910A230 (odpowiednik EATON: DILEM-10-EA / 189983)

Dane techniczne:

• Producent: Lovato
• Symbol: 11BG0910A230
• Typ produktu: Styczniki
• Liczba pól: 3
• Typ cewki: Cewka AC 50/60Hz
• Znamionowe napięcie cewki [V]: 230
• Znamionowe napięcie izolacji Ui IEC/EN: 690V
• Znamionowe napięcie udarowe Uimp: 6kV
• Częstotliwość robocza: 25-400Hz
• Prąd roboczy Ith wg IEC (AC1) [A]: 20
• Prąd Ie/ moc robocza wg IEC (AC3) 400V [A/Kw]: 9A / 4.0Kw
• Moc silnika wg UL/CSA przy 480V [HP]: 5
• Rodzaj wbudowanych zestyków pomocniczych: 1NO
• Typ montażu: Śruba/szyna DIN 35 mm
• Max. liczba podłączonych jednocześnie kabli: 2
• Przekrój przewodu bez końcówki: 0,75-2,5mm2
• Przekrój przewodu z końcowką: 1,5-2,5mm2
• Trwałość elektryczna: 500000
• Trwałość mechaniczna: 20000000

Opis:

Stycznik mocy to elektryczne urządzenie przełączające zdolne do sterowania wysokimi prądami, używane głównie do załączania i wyłączania obwodów silnikowych oraz innych obciążeń elektrycznych. Znajduje zastosowanie w przemysłowych systemach sterowania do zarządzania pracą silników, oświetleniem, ogrzewaniem oraz innych urządzeń wymagających niezawodnego sterowania dużymi mocami.

Styczniki mocy marki Lovato Electric ze względu na swoje zgodności z wieloma normami (np. IEC 61373, EN 60335) doskonale sprawdzą się do zastosowania w aplikacjach

• kolejowych
• profesjonalnej gastronomii
• sekcjach tworzących systemy fotowoltaiczne

Charakterystyka styczników mocy:

• Wersje z cewkami AC i DC w tych samych wymiarach.
• Szybki zatrzaskowy montaż akcesoriów
• Wyraźny wskaźnik położenie styków
• Do 4 zestyków pomocniczych
• Blokada mechaniczna o głębokości tylko 5mm
• Ministyczniki trzypolowe, czteropolowe
• Wersje z czterema torami głównymi 2NO+2NC
• Wysoko przewodzące zestyki pomocnicze z 4 punktami stykowymi.
• Zasilanie pomocnicze AC lub DC
• Wersje DC o niskim poborze mocy
• Zaciski śrubowe, wyprowadzenia Faston oraz do płytek obwodów drukowanych.

Wyprodukowano we Włoszech

Prezentowany produkt został wyprodukowany i zaprojektowany w całości na terenie Włoch.

W procesie produkcyjnym w Lovato użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

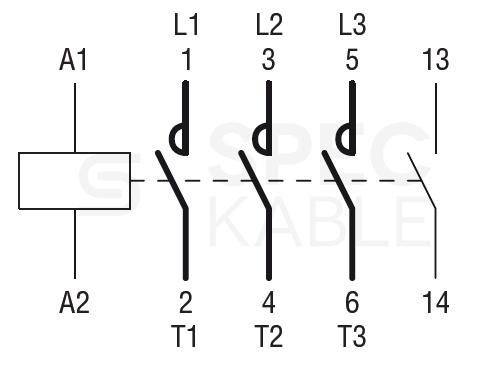

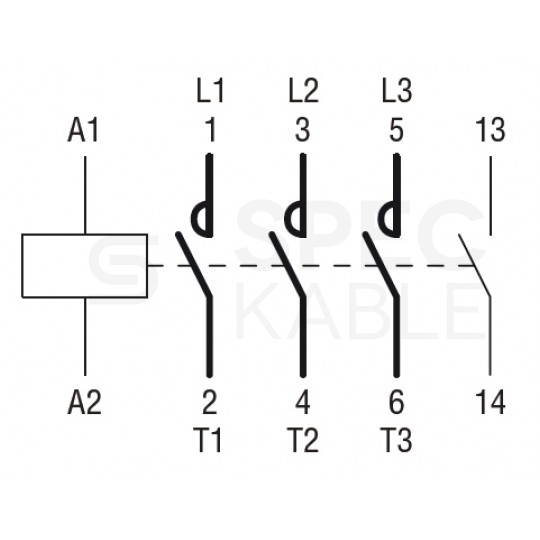

Schemat połączeń:

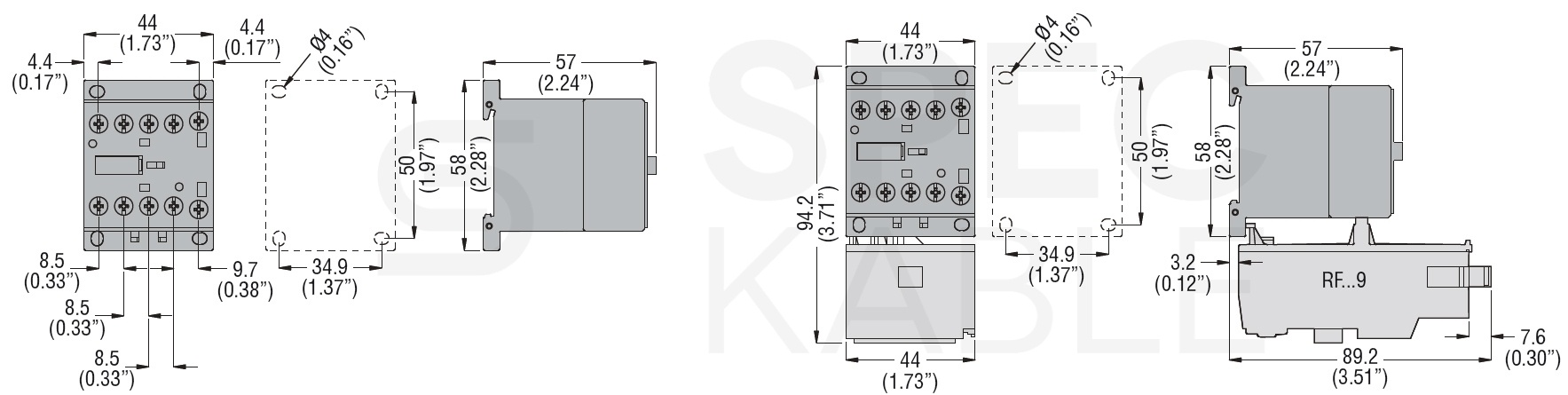

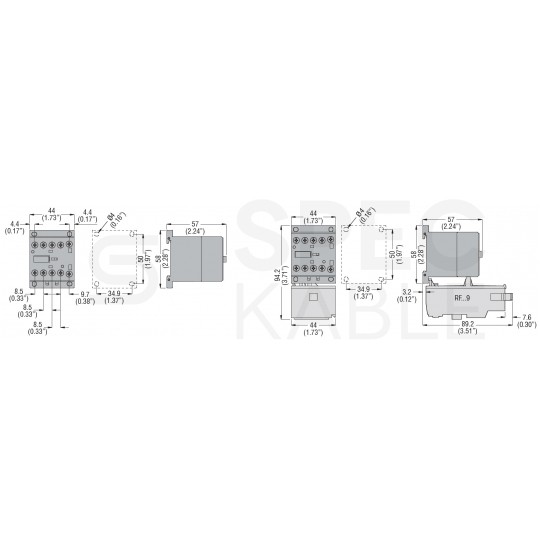

Wymiary:

O producencie:

Od ponad 100 lat, LOVATO Electric działa i rozwija się na rynku elektromechanicznych i elektrycznych komponentów urządzeń elektrycznych. LOVATO Electric zostało założone w 1922 w Bergamo (Włochy) i jest prywatną firmą zarządzaną przez 4 pokolenie tej samej rodziny.

Firma zaczynała swą działalność u zarania historii elektrotechniki i prowadzi ją do dzisiejszego dnia oferując produkty z zakresu elektroniki, automatyki i oprogramowania.

Szeroka gama produktów została zaprojektowana, zbudowana, przetestowana i uprzemysłowiona przez LOVATO Electric zgodnie z najwyższymi standardami jakości. Zespół konstruktorów i badaczy opracowuje innowacyjne i niezawodne produkty przy użyciu najnowocześniejszych narzędzi programowych dostępnych na rynku, a wewnętrzne laboratorium badawcze (akredytowane zgodnie z normą EN ISO/IEC 17025) przeprowadza badania zgodnie z normami krajowymi i międzynarodowymi.
