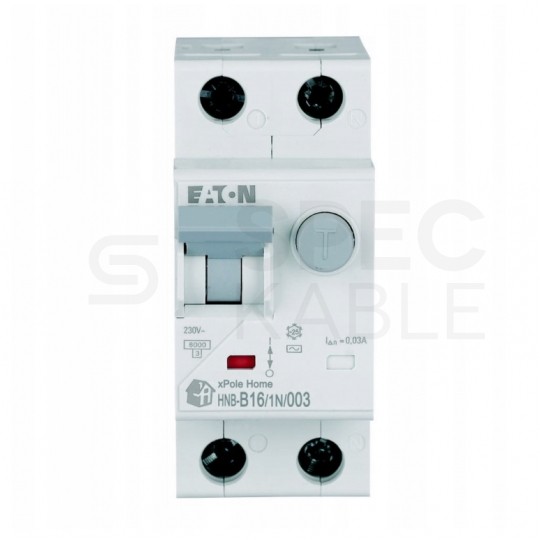

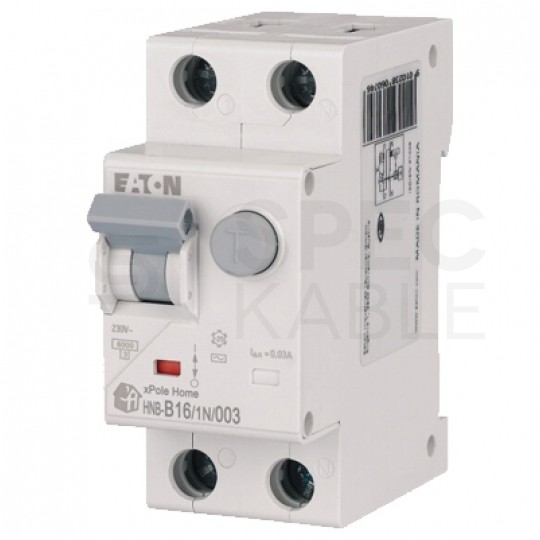

WYŁĄCZNIK RÓŻNICOWO-NADPRĄDOWY B16 A 2P 30 mA

Bezpieczeństwo w każdym module | EATON HNB-B16/1N/003

Wyłącznik różnicowo-nadprądowy EATON to kluczowy komponent zapewniający bezpieczeństwo i kontrolę w instalacjach elektrycznych. Urządzenie pozwala monitorować i chronić obwody przed prądami upływu, pomagając zapobiec wielu niebezpiecznym awariom.

Zgodność z normą IEC/EN 61439 świadczy o wysokim standardzie wykonania, co przekłada się na wytrzymałość mechaniczną i elektryczną. Kompaktowa konstrukcja urządzania umożliwia łatwą instalację na szynie DIN.

Dane techniczne:

• Producent: EATON
• Symbol produktu: HNB-B16/1N/003
• Bieguny: 1
• Rodzaj wyzwolenia: typ B
• Prąd znamionowy: 16 A
• Znamionowa zdolność łączeniowa: 6 kA
• Znamionowy prąd różnicowy: 0.03 A
• Typ wyzwolenia: AC
• Dopuszczalny prąd impulsowy: warunkowo odporny na przepięcia 250 A
• Liczba biegunów (całkowita): 2
• Napięcie znamionowe: 230 V
• Napięcie znamionowe izolacji: 500 V
• Znamionowe napięcie udarowe wytrzymywane: 4 kV
• Czułość: AC
• Klasa ograniczenia energii: 3
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA
• Odporność na udar prądowy: 0.25 kA
• Częstotliwość: 50 Hz
• Charakterystyka wyzwalania: B
• Jednocześnie rozłączany biegun N: tak
• Szerokość wyrażona liczbą modułów: 2
• Głębokość wbudowania: 69.5 mm
• Stopień ochrony (IP): IP20
• Przekrój przyłączanego przewodu jednodrutowego: 1 - 25 mm²
• Robocza temperatura otoczenia: od -25°C do 40°C
• Stopień zanieczyszczenia: 2​​​​

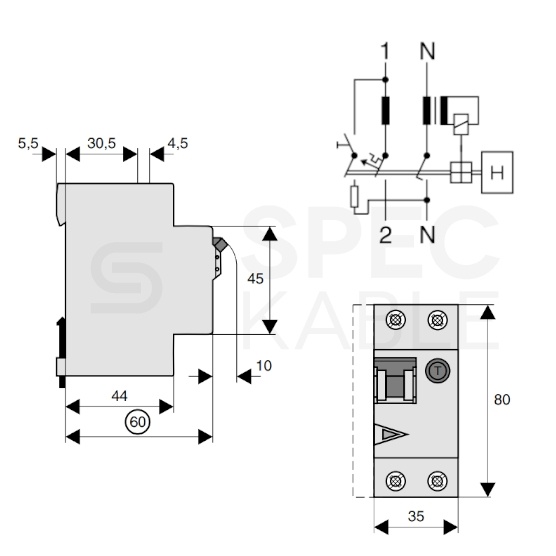

Schemat połączeń oraz wymiary modułu:
