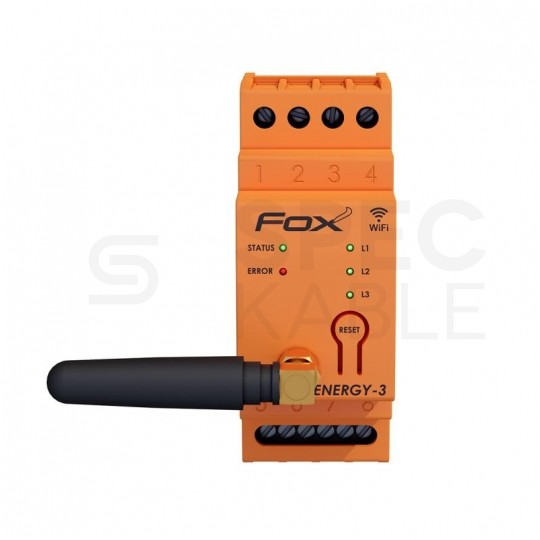

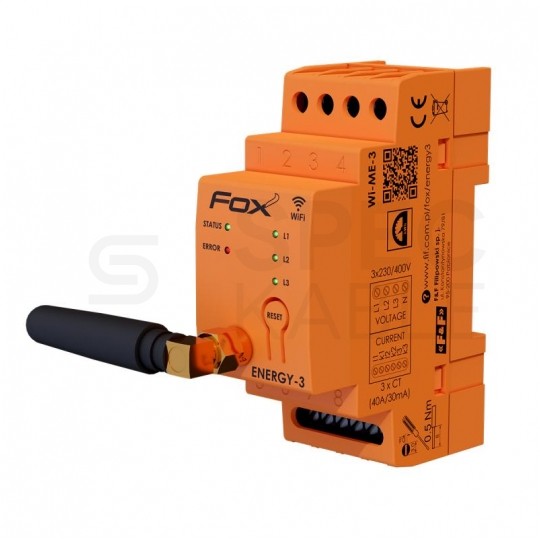

Monitor energii elektrycznej na szynę TH35 WI-FI 3F+N 40A F&F FOX WI-MEF-3

LICZNIK ZUŻYCIA ENERGII WI-FI 3-FAZOWY ENERGY 3 F&F

Kontrola i bezpieczeństwo na każdym kroku | F&F Wi-MEF-3

Trójfazowy monitor zużycia energii elektrycznej. Licznik, w połączeniu z aplikacją mobilną, pozwala na stały dostęp do wszystkich istotnych parametrów sieci elektrycznej.

Urządzenie rejestruje zużycie energii elektrycznej i inne ważne szczegóły — napięcie, prąd, moc, zużycie energii. Dostęp do danych możliwy jest bezpośrednio z poziomu aplikacji lub przez przeglądarkę internetową. Komunikacja odbywa się bezprzewodowo przez sieć wi-fi i chmurę F&F.

Zastosowanie monitora energii Energy 3:

• monitorowanie zużycia energii w instalacjach domowych,
• bieżący pomiar poboru mocy oraz wartości prądów i napięć,
• wykorzystanie zarejestrowanych pomiarów do wykrywania przekroczeń poziomu napięć lub poboru mocy,
• kontrolowanie produkcji energii w instalacjach fotowoltaicznych,
• opomiarowanie pomp ciepła.

W zestawie wraz z urządzeniem dostarczane są miniaturowe, otwierane przekładniki prądowe. Do ich zapinania na mierzonych przewodach nie jest wymagana ingerencja w przewody prądowe.

Należy jednak zwrócić szczególną uwagę na sposób przełożenia przewodu przez przekładnik oraz podłączenie wtórnej strony przekładnika do urządzenia.

Dane techniczne

• Producent: F&F
• Kod producenta: Wi-MEF-3
• Napięcie zasilania: 3× 230/400 V AC (-25%÷15%)
• Częstotliwość: 50÷60 Hz
• Instalacja: 3-fazowa, 4-przewodowa
• Dokładność – miernik: 1%
• Dokładność – przekładniki pomiarowe: 0.5%
• Przekładniki – prąd pierwotny: 40 A
• Przekładniki – prąd wtórny: 30 mA
• Przekładniki – średnica przewodu: ≤10 mm
• Stała miernika: 1000 imp/kWh
• Wilgotność (bez kondensacji): ≤ 90%
• Częstotliwość redia: 2,4 GHz
• Transmisja: WI-FI
• Moc radia (IEEE 802.11n): ≤ 20 dBm
• Czułość odbiornika: -98 dBm
• Przyłącze: zaciski śrubowe 2,5 mm² (linka); zaciski śrubowe 4,0 mm² (drut)
• Moment dokręcający: 0.5 Nm
• Pobór mocy: ≤ 2 W
• Temperatura pracy: -20÷50°C
• Wymiary: 2 moduły (35 mm) - 90 x 35 x 85 mm z anteną
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Właściwości

• 3-fazowy, 2-kierunkowy, 4-kwadrantowy monitor zużycia energii elektrycznej, doskonały m.in. do nadzoru instalacji fotowoltaicznych
• Monitorowanie wszystkich istotnych parametrów sieci elektrycznej
• Rejestracja wartości średnich, minimalnych i maksymalnych
• Nieinwazyjny montaż przy wykorzystaniu miniaturowych (26 × 26 × 40 mm) przekładników prądowych
• Zakres pomiarowy do 40 A, dostosowany do instalacji domowych
• Wysoka dokładność pomiaru
• Dostęp do historii pomiarów przez aplikację lub przeglądarkę internetową
• Komunikacja przez domową sieć Wi-Fi i zdalny dostęp przez polską chmurę F&F
• Bezpłatne aplikacje mobilne dla systemów Android i iOS
• W pełni polskie rozwiązanie skoncentrowane na bezpieczeństwie i ochronie prywatności użytkowników
• Brak ukrytych kosztów eksploatacji i gwarancja długotrwałego wsparcia produktu
• Montaż w skrzynce rozdzielczej (szyna DIN)

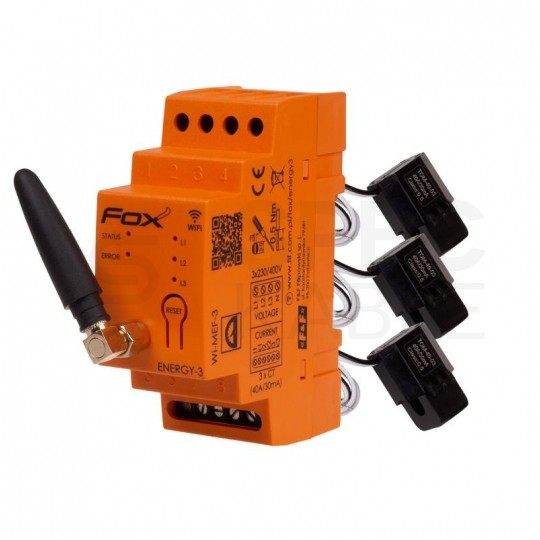

• W zestawie z 3 przekładnikami prądowymi i anteną

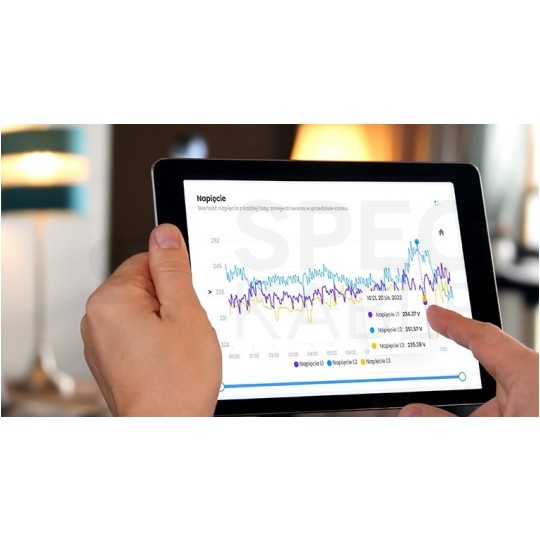

Aplikacja mobilna

Do wstępnej konfiguracji modułu Fox niezbędne jest pobranie i uruchomienie bezpłatnej aplikacji Fox dostępnej dla urządzeń mobilnych pracujących z systemem:

• Android, w wersji 6.0 lub wyższej;
• iOS, w wersji 12 lub wyższej.

Aplikację można pobrać bezpośrednio ze sklepów Google Play i App Store.

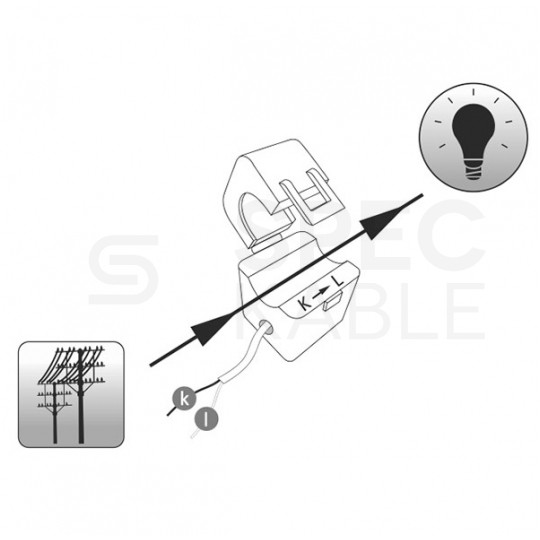

Montaż przekładników pomiarowych

Miniaturowy przekładnik prądowy do zapięcia na mierzonych przewodach.

Schemat zasilanie -> obiór.

• k – czarny
• I – biały

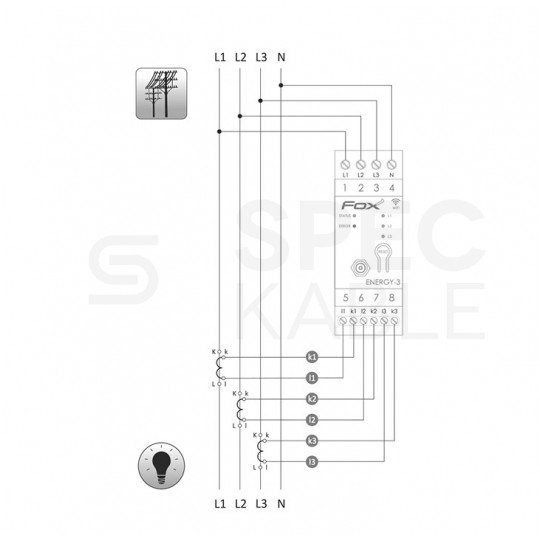

Schemat podłączenia

Opis wyprowadzeń:

• L1 – faza L1
• L2 – faza L2
• L3 – faza L3
• N – przewód neutralny
