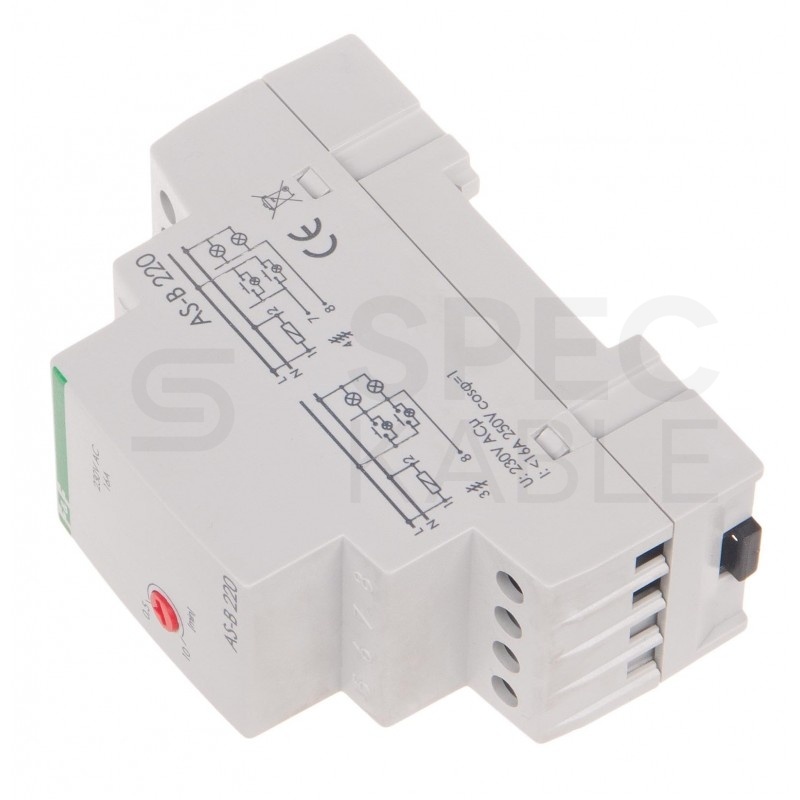

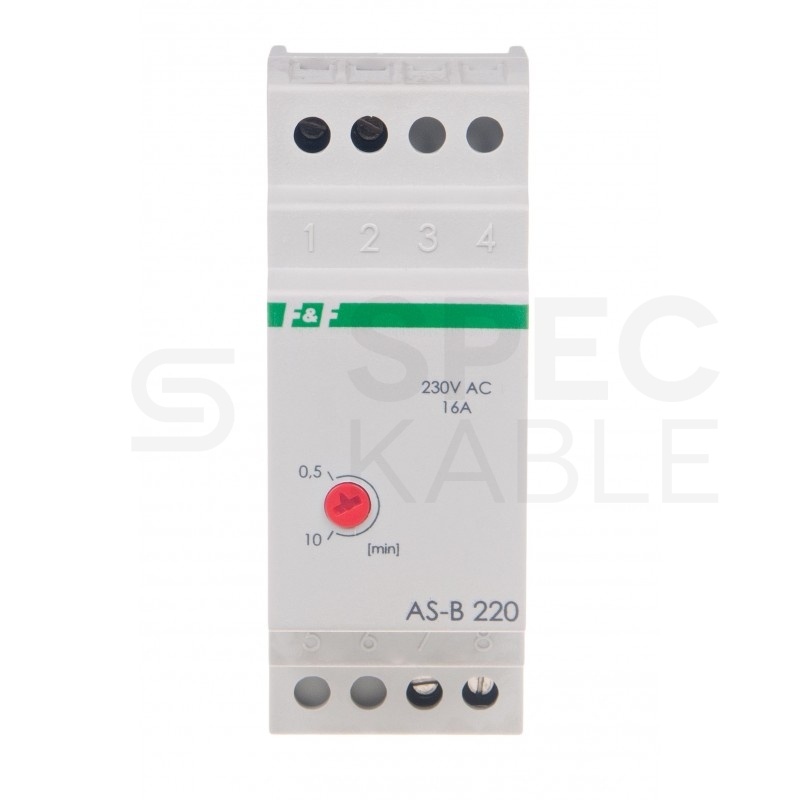

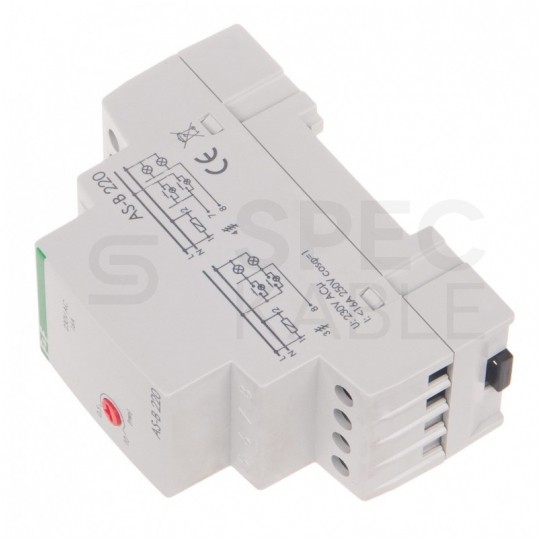

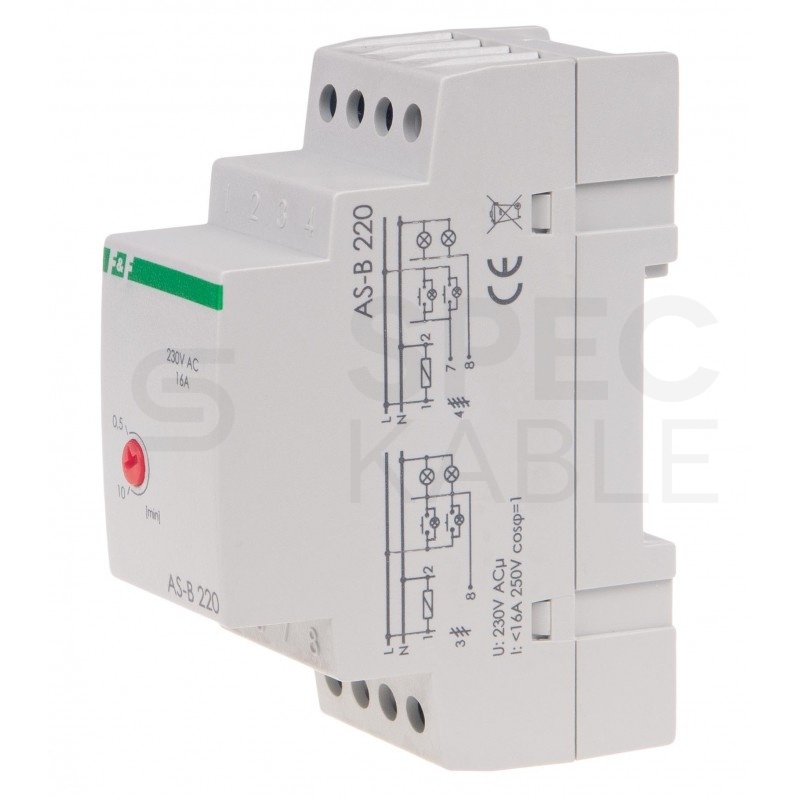

F&F Automat schodowy na szynę 16A 0,5-10min 230V AC

AUTOMAT SCHODOWY NA SZYNĘ 0.5-10 min F&F

Automatyczne sterowanie oświetleniem | F&F AS-B 220

Automat schodowy (wyłącznik czasowy) służy do utrzymania włączonego oświetlenia korytarzy, klatek schodowych lub innych obiektów przez określony czas, po którego upływie oświetlenie zostanie wyłączone automatycznie.

Przeznaczony do montażu na szynie 35 mm.

Działanie

Załączony wyłącznikiem chwilowym (dzwonkowym) automat schodowy podtrzymuje oświetlenie przez czas ustawiony potencjometrem (od 0,5 min do 10 min).

Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie.

Dane techniczne

• Producent: F&F
• Kod producenta: ASO-220
• Napięcie zasilania: 230 V AC
• Maksymalny prąd obciążenia AC-1: 16 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO
• Separacja styku: nie
• Opóźnienie zadziałania: mniej niż 1 s
• Opóźnienie wyłączenia — regulowane: 0,5 ÷ 10 min
• Przeciwblokada: nie
• Sygnalizacja wyłączenia: nie
• Współpraca z przyciskami podświetlanymi: tak
• Przyłącze: zaciski śrubowe 4 mm²
• Moment dokręcający: 0.5 Nm
• Pobór mocy: 1.2 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Montaż:

1. Odłączyć zasilanie.
2. Automat zamocować na szynie w skrzynce rozdzielczej.
3. Podłączyć do układu wg schematu.
4. Wkrętakiem płaskim ustawić czas działania.

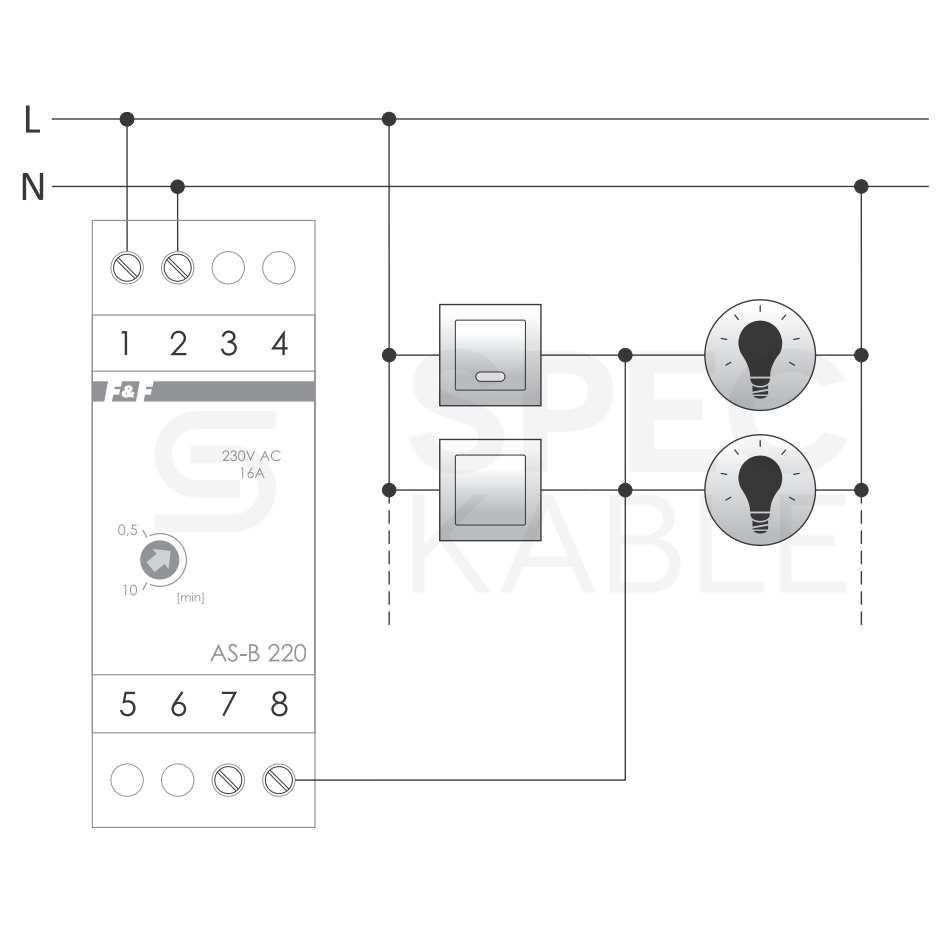

Instalacja 3-przewodowa

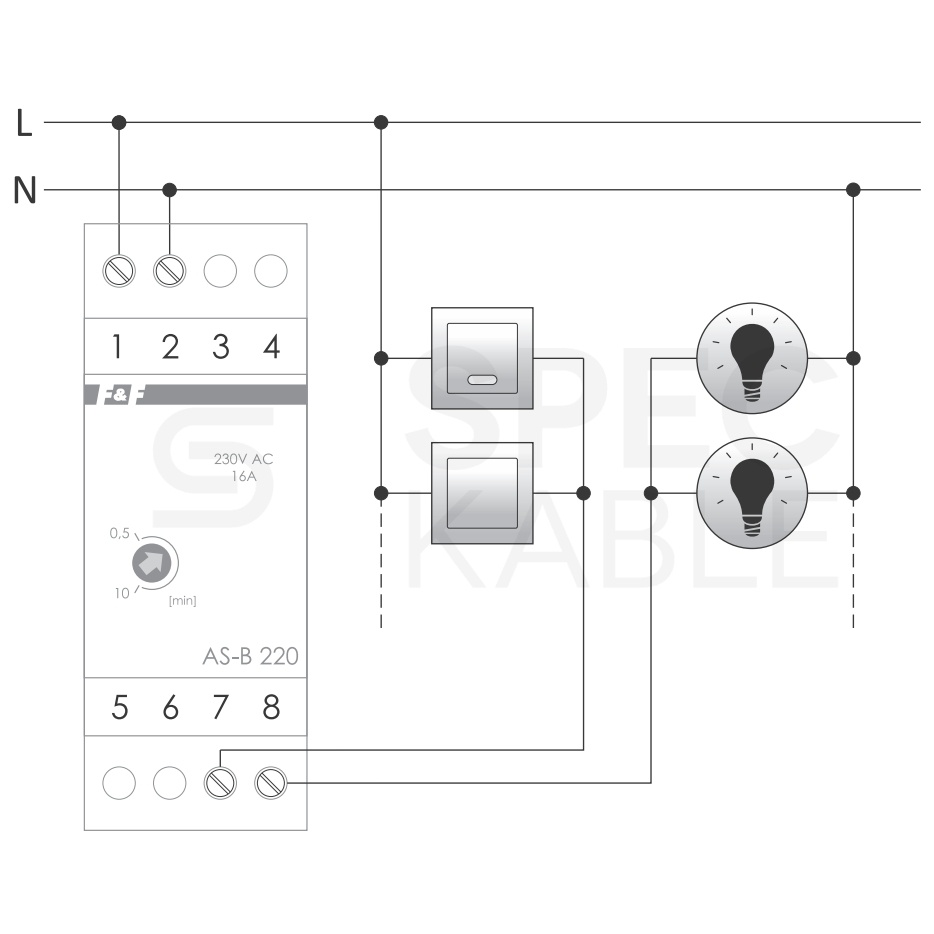

Instalacja 4-przewodowa

O producencie:

Firma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej. Doświadczenie właścicieli z zakresu elektroniki i elektrotechniki pozwoliło stworzyć firmę o profilu produkcyjnym, oferującą elektroniczne urządzenia sterujące dla automatyki domowej i przemysłowej.

Obecnie współpraca działu badawczo-rozwojowego firmy ze środowiskiem naukowym oraz klientami prowadzi do dynamicznego rozwoju oferty i pozwala tworzyć rozwiązania o coraz wyższym stopniu zaawansowania technologicznego, czego przykładem są systemy inteligentnego domu F&Home i systemy telemetryczne.
