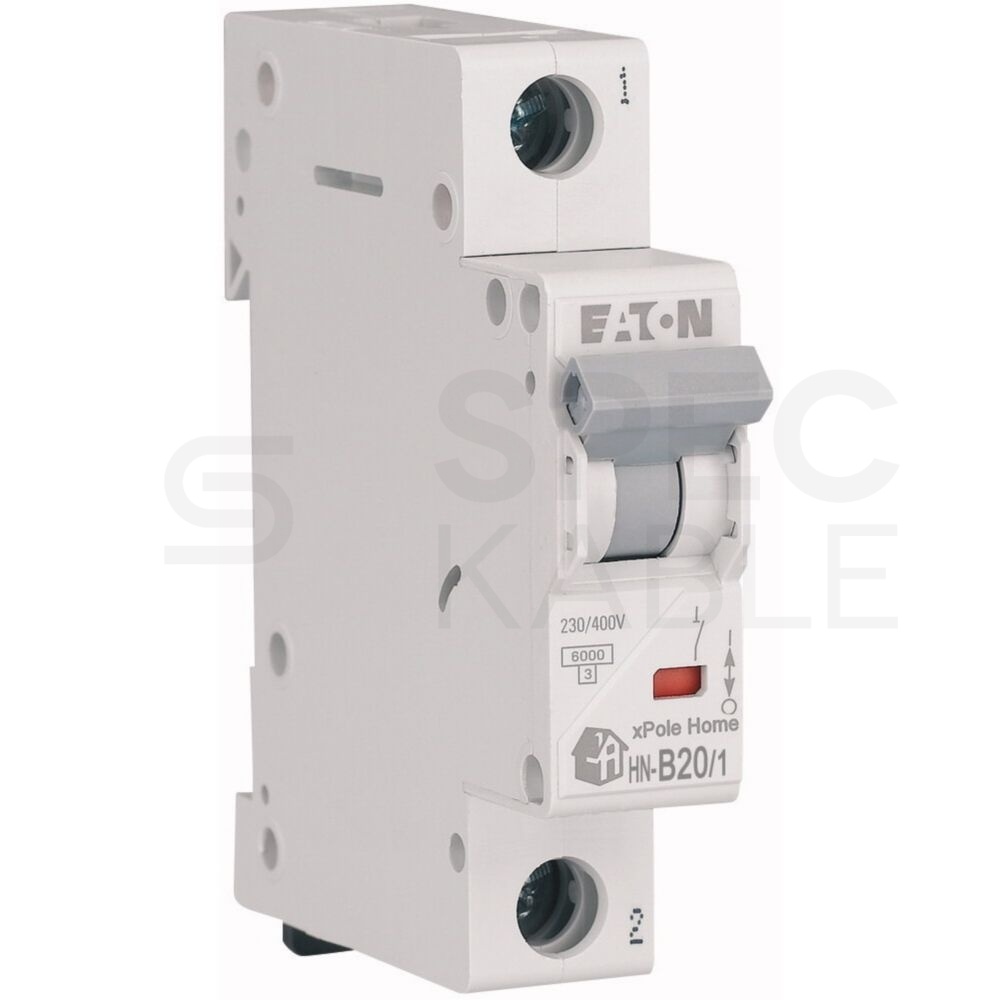

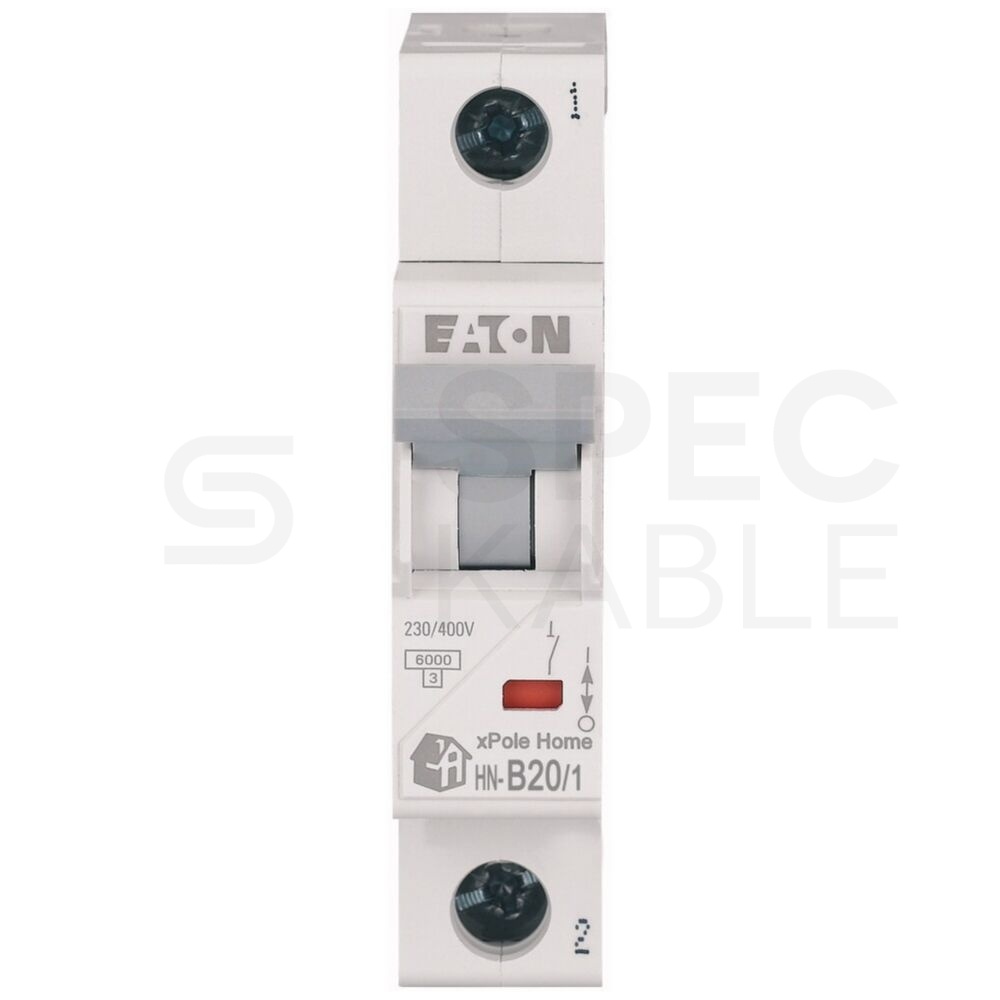

Wyłącznik nadprądowy S bezpiecznik 1-fazowy B20 (B 20A) 1-biegunowy 1P (230/400V AC) 1-modułowy EATON

WYŁĄCZNIK NADPRĄDOWY B20 A 1P 6 kA

Bezpieczeństwo w każdym module | EATON HN-B20/1

Wyłącznik nadprądowy EATON to kluczowy komponent zapewniający bezpieczeństwo w instalacjach elektrycznych. Urządzenie zapobiega wielu niebezpiecznym awariom, gwarantując ochronę przed przeciążeniami i zwarciami.

Zgodność z normą IEC/EN 61439 świadczy o wysokim standardzie wykonania, co przekłada się na wytrzymałość mechaniczną i elektryczną. Kompaktowa konstrukcja urządzania umożliwia łatwą instalację na szynie DIN.

Dane techniczne:

• Producent: EATON
• Symbol produktu: HN-B20/1
• Bieguny: 1P
• Rodzaj wyzwolenia: typ B
• Prąd znamionowy: 20 A
• Znamionowa zdolność łączenia według IEC/EN 60898-1: 6 kA
• Znamionowy prąd pracy do podania straty mocy: 20 A
• Strata mocy elementu eksploatacyjnego, w zależności od prądu: 3.2 W
• Robocza temperatura otoczenia: -25 – 75°C
• Napięcie znamionowe: 230 V
• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230/400 V: 6 kA
• Rodzaj napięcia: AC
• Zakres częstotliwości: 50-60 Hz
• Klasa ograniczenia energii: 3
• Do instalacji podtynkowych: tak
• Jednocześnie rozłączany biegun N: nie
• Kategoria przepięcia: 3
• Stopień zanieczyszczenia: 3
• Możliwość dodatkowego wyposażenia: tak
• Rozmiar: 1 moduł
• Głębokość wbudowania: 44 mm
• Stopień ochrony: IP20
• Przekrój przyłączanego przewodu wielożyłowego: 1-25 mm²
• Przekrój przyłączanego przewodu jednodrutowego: 1-25 mm²

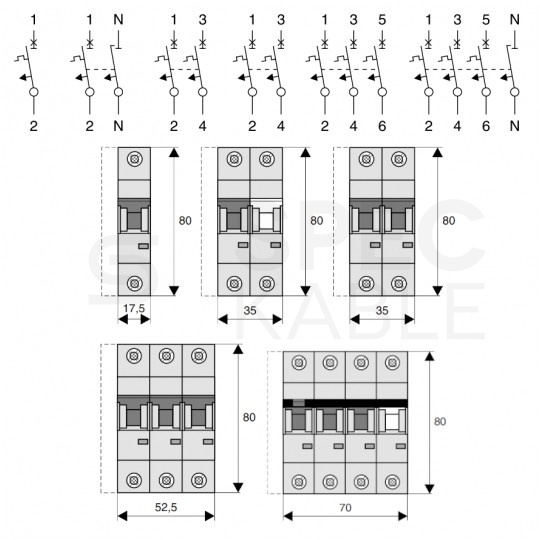

Schemat połączeń oraz wymiary modułów:
