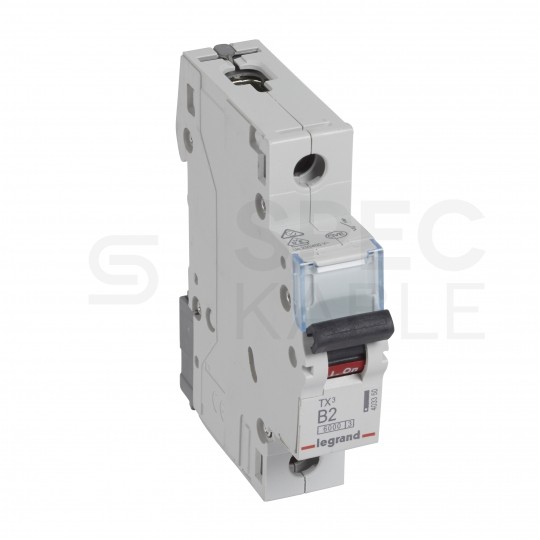

Wyłącznik nadprądowy S bezpiecznik 1-fazowy B2 (B 2A) 1-biegunowy 1P (230/400V AC) 1-modułowy TX3 Legrand

WYŁĄCZNIK NADPRĄDOWY B 2 A 1-BIEGUNOWY 1-MODUŁOWY 1-FAZOWY 230/400 V AC

Bezpieczeństwo w każdym module | LEGRAND 403350

Nadmiarowo-prądowy wyłącznik instalacyjny typu S (tzw. "eska") to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu.

Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych czy przemyśle.

Dane techniczne

• Producent: LEGRAND
• Kod producenta: 403350
• Głębokość wbudowania: 44 mm
• Charakterystyka wyzwalania: B
• Liczba biegunów (całkowita): 1
• Liczba biegunów chronionych: 1
• Prąd znamionowy: 2 A
• Napięcie znamionowe: 230 V, 240-415 V
• Napięcie znamionowe izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 6 kA
• Rodzaj napięcia: AC
• Zakres częstotliwości: 50-60 Hz
• Klasa ograniczenia energii: 3
• Montaż podtynkowy: tak
• Jednocześnie rozłączany biegun N: nie
• Stopień zanieczyszczenia: 2
• Możliwość dodatkowego wyposażenia: tak
• Szerokość wyrażona liczbą modułów: 1
• Stopień ochrony: IP20
• Wykonanie przeciwwybuchowe: nie
• Wymiary: 17.8 × 88 × 77.8 mm
• Odporność udarowa: IK02
• Kierunek zasilania: od góry lub od dołu
• Oznakowanie zacisków przyłączeniowych: nie
• Kolor: szary
• Bezhalogenowe: tak
• Typ połączenia: zacisk śrubowy | szynoprzewód i kabel
• Miejsce na etykietę/oznaczenie: tak
• Sposób montażu: szyna DIN

Zabezpieczenia nadprądowe i różnicowoprądowe serii TX³

Seria TX³ jest przeznaczona do większości instalacji elektrycznych – od nowoczesnych mieszkań, przez budynki komercyjne, biura, budynki użyteczności publicznej po zakłady przemysłowe.

Wyłączniki nadprądowe S 300 serii TX³ zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń.

Dodatkową zaletą aparatury serii TX³ jest możliwość współpracy z urządzeniami wyposażenia pomocniczego (styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne).

• Zdolność zwarciowa: 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2).
• Dostępne charakterystyki czasowo-prądowe: B, C i D.
• Wykonywane na prądy znamionowe od 0,5 do 63 A.

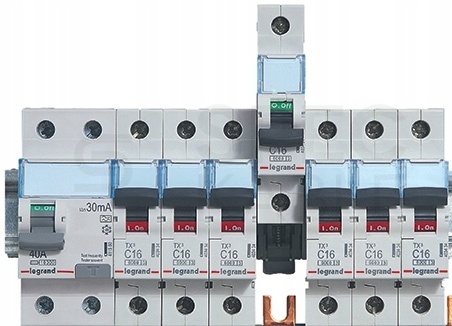

Wszystkie wyłączniki nadprądowe jak i różnicowoprądowe serii TX³ to aparaty o szerokości 1 modułu na biegun, czyli ok. 17,5 mm. Seria TX³ została specjalnie przystosowana do łatwiejszego montażu na wsporniku TH 35 dzięki nowej konstrukcji dolnego zaczepu. Zaczep ten umożliwia niezależne wypięcie aparatu bez demontażu sąsiednich urządzeń w tym samym rzędzie, połączonych szyną łączeniową.

Zmieniona została także konstrukcja okienka na etykiety opisowe. Nowe okienko w formie wysuwnej szufladki zapewnia łatwe ulokowanie etykiety i trwałą ochronę przed jej przemieszczaniem się także podczas transportu.

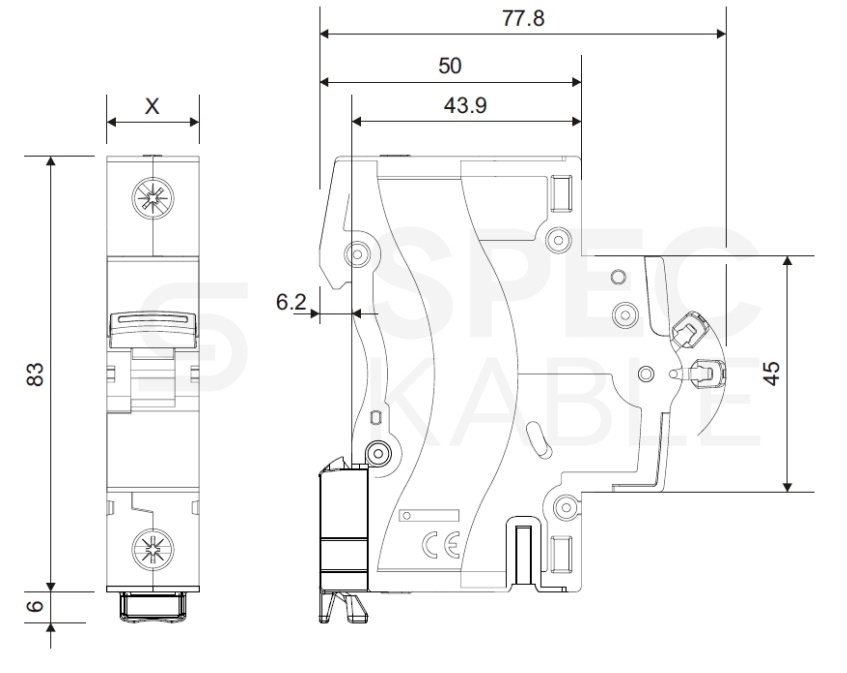

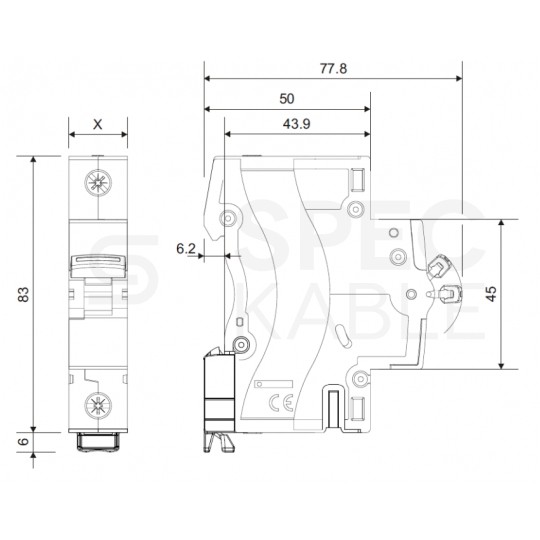

Wymiary [mm]:

1P

• X – 17.1

1P+N / 2P

• X – 35,4

3P

• X – 53,1

4P

• X – 70,8
