Extender 1xPoE IN 3xPoE OUT, na szynę DIN PULSAR

EXTENDER WZMACNIACZ SYGNAŁU NA SZYNĘ PULSAR

Kompaktowy wzmacniak na szynę DIN | PULSAR EXT-POE3DIN

Extender EXT-POEG2 to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE oraz danych Ethernet za pomocą skrętki UTP kat. 5/5e o kolejne 100 m.

Extender jest zasilany ze switcha PoE lub innego urządzenia zgodnego ze standardem PoE (wejście PoE IN). Napięcie wyjściowe oraz dane dostępne są na wyjściach PoE OUT 1 – 3, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie PoE.

Maksymalny prąd obciążenia wynosi 0,4 A (0,3A/port). Do przesyłu zasilania na portach PoE OUT 1 – 3 wykorzystane są pary 1/2 (+) 3/6(-).

Najważniejsze zalety:

• Zakres napięcia wejściowego 48-57 V DC
• Zasilanie ze switcha PoE
• Wejście PoE IN zgodne ze standardem IEEE802.3af/at
• Wyjścia PoE OUT 1-3 zgodne ze standardem IEEE802.3af
• Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100 metrów
• Przeznaczony do pracy w sieciach 10/100/1000 Mb/s
• Sygnalizacja optyczna stanu pracy
• Zabezpieczenia:
  • przeciążeniowe OLP
  • przeciwzwarciowe SCP

Dane techniczne

• Producent: PULSAR
• Kod producenta: EXT-POE3DIN
• Zasilanie: zgodne z 802.3af/at (48÷57 V DC)
• Pobór prądu przez układy modułu: <20 mA
• Moc modułu: 20 W max.
• Porty:  4 porty 10/100/1000 Mb/s (1 x PoE IN + 3 x PoE OUT) z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX)
• Napięcie wyjściowe: zgodne z 802.3af
• Prąd wyjściowy:  0,3 A / port (∑=0,4 A max.)
• Wejściowe pary zasilające PoE IN:
  • 1/2 (+) 3/6(-)
  • 4/5 (+) 7/8 (-)
• Wyjściowe pary zasilające PoE OUT 1 – 3: 1/2 (+) 3/6 (-)
• Zabezpieczenie przeciążeniowe OLP / przeciwzwarciowe SCP: 105% ÷ 150% znamionowego prądu wyjściowego, automatyczny powrót
• Optyczna sygnalizacja pracy: dioda LED (zielona) – stan połączenia sieci LAN (poszczególnych wyjść) –
  • świeci: podłączone urządzenie 10/100/1000 Mb/s
  • pulsuje: transmisja danych
• Warunki pracy: -10 ~ 40°C
• Wymiary: 50 × 23 × 81 [+/- 2 mm]

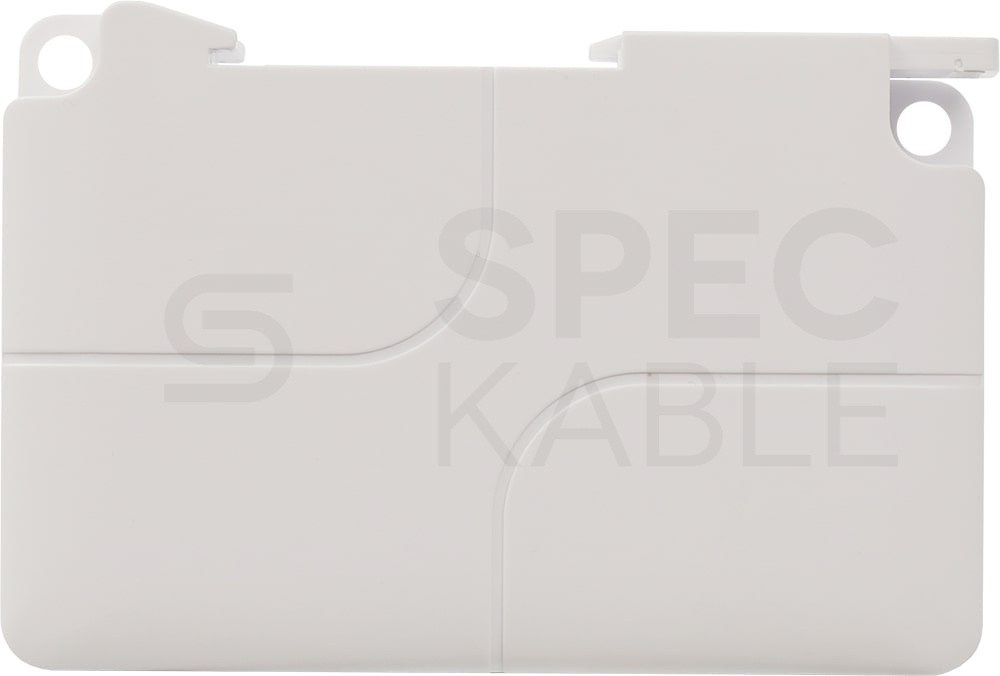

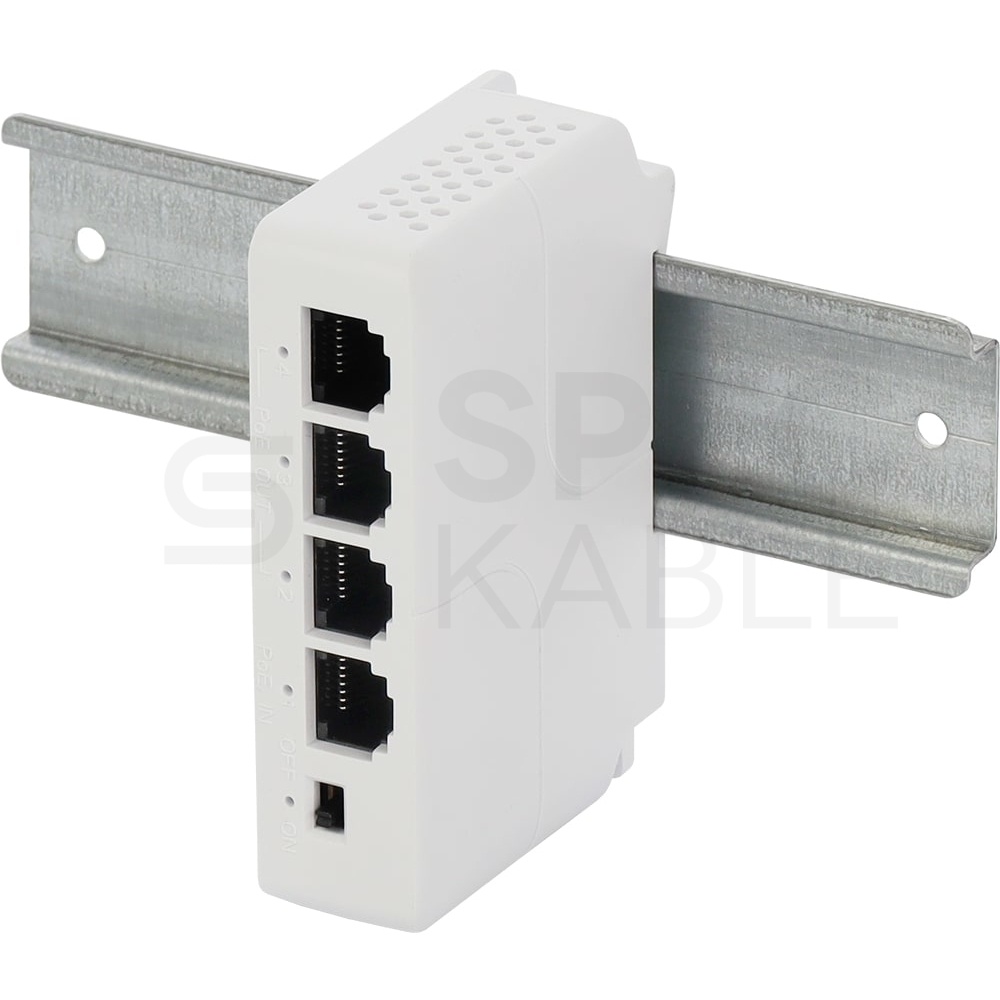

• Mocowanie: na szynę TH35 lub wkręty montażowe x2 (rozstaw 71 mm)
• Złącza: RJ45 8P8C
• Waga: 0.06 kg
• Temperatura składowania: -20 ~ 60°C
• Deklaracje: CE, RoHS

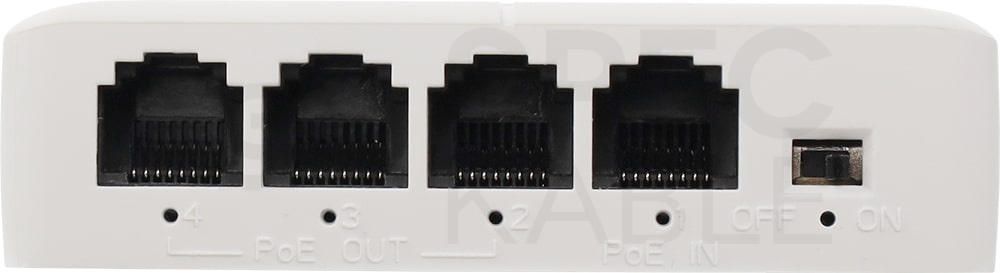

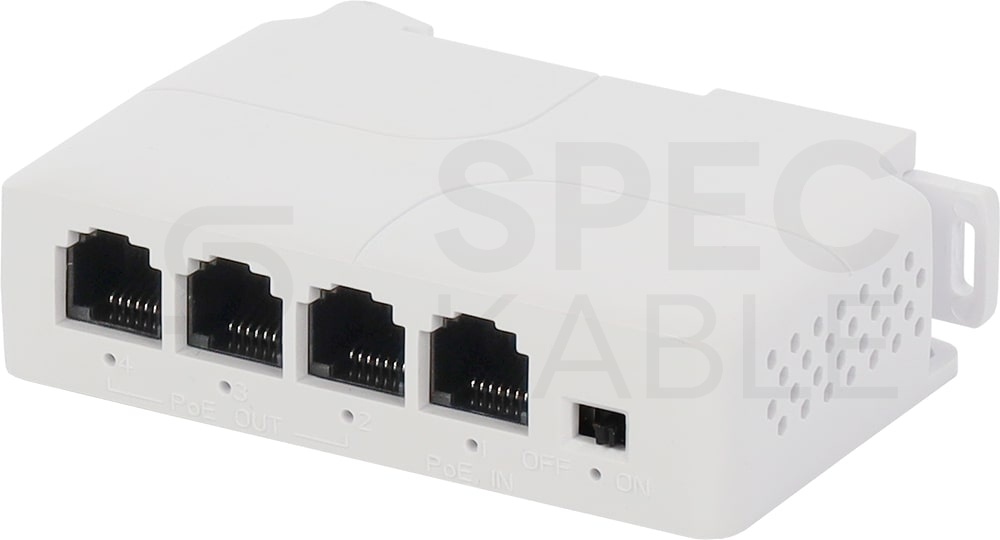

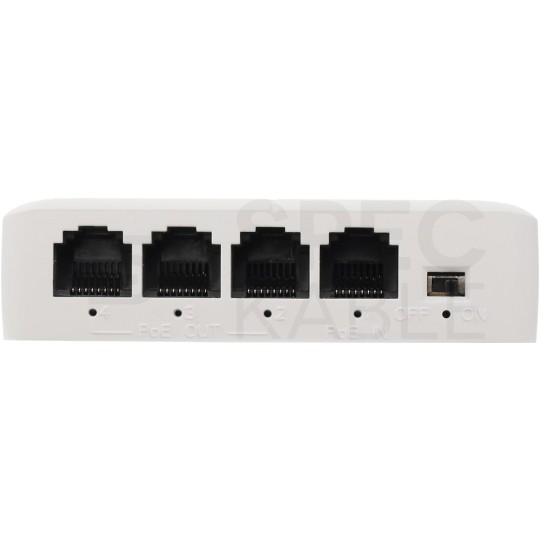

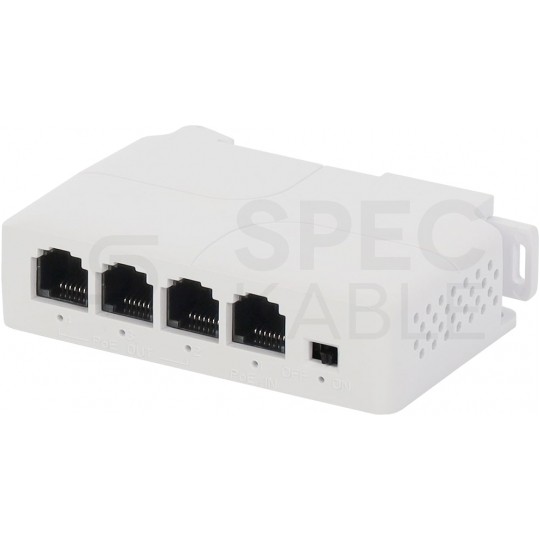

Wymiary i budowa

1. Dioda LED (zielona)
2. PoE OUT 1 – 3 - porty wyjściowe
3. PoE IN-port wejściowy

Instalacja

Wymagania

• Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
• Urządzenie przeznaczone jest do pracy w sieciach Ethernet o przepustowości 10 Mb/s, 100 Mb/s lub 1000 Mb/s (tzw. Gigabit Ethernet).
• Połączenia pomiędzy extenderem a urządzeniem sieciowym należy wykonać kablem kategorii min. UTP CAT.5e.

Procedura instalacji

1. Podłączyć przewody sieciowe (Ethernet) do złącz RJ45 oznaczonych: PoE IN, PoE OUT.
2. Do gniazda PoE IN podłączyć przewód RJ45 z przełącznika ethernetowego zgodnego ze standardem PoE, uwzględniając wydajność prądową portu wyjściowego.
3. Do gniazd PoE OUT 1 – 3 podłączyć urządzenia np. kamery IP.

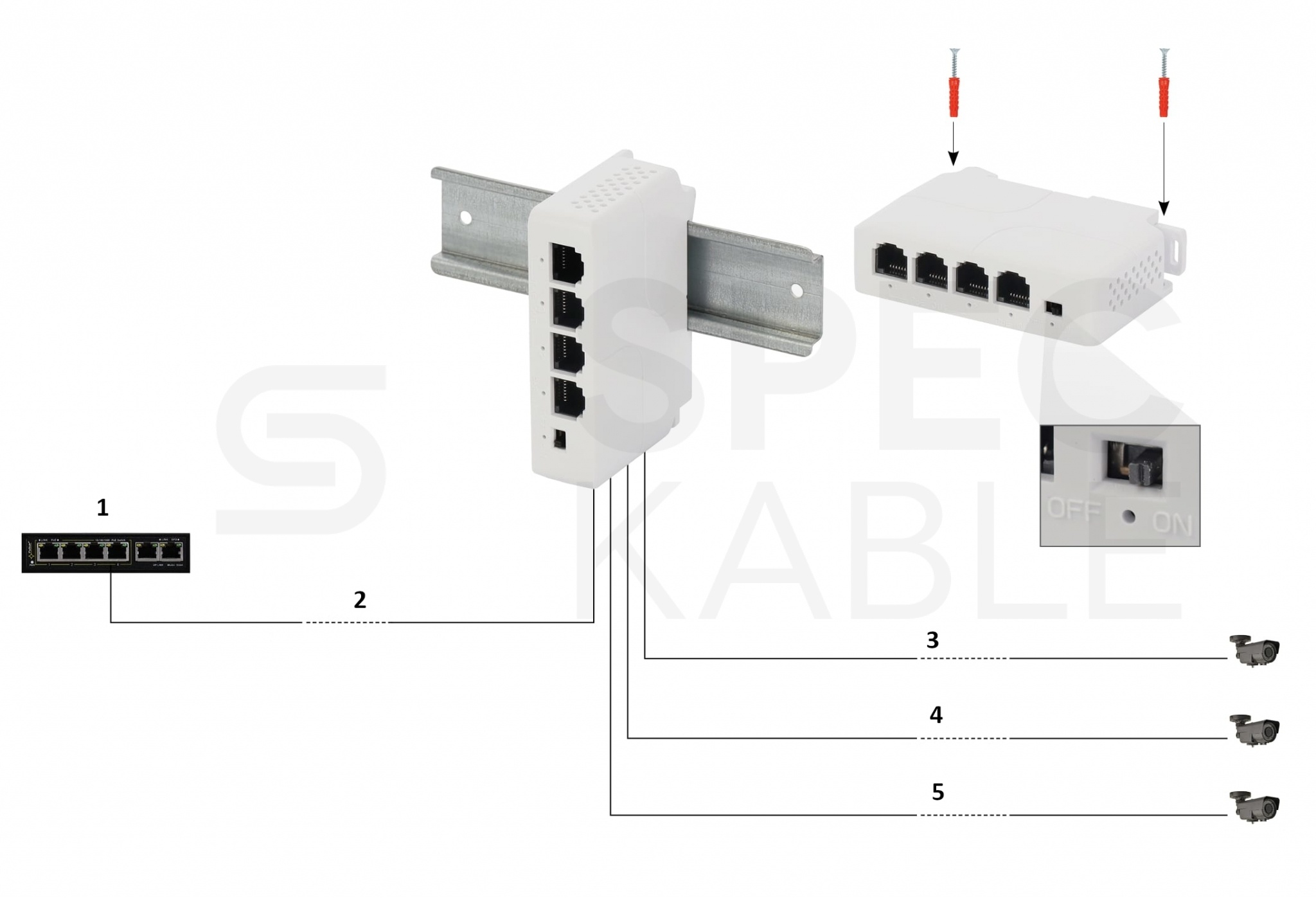

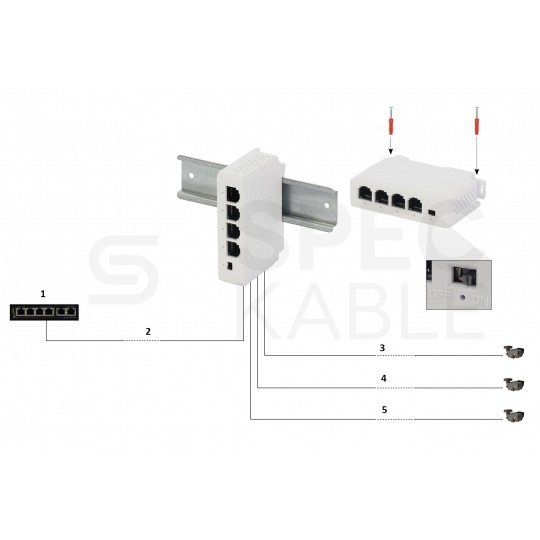

Zastosowanie – schemat

Podłączenie trzech kamer IP PoE i wydłużenie zasięgu o kolejne 100 m

1. Switch PoE
2. Skrętka kat. 5e 100 m (Dane + zasilanie)
3. Skrętka kat. 5e 100 m (Dane + zasilanie) –> Kamera 1 IP PoE
4. Skrętka kat. 5e 100 m (Dane + zasilanie) –> Kamera 4 IP PoE
5. Skrętka kat. 5e 100 m (Dane + zasilanie) –> Kamera 3 IP PoE
