Złącze solarne MC4 EVO2 komplet (wtyk + gniazdo) Konektor na przewód 4-6mm2 1500V IP68 Staubli (Multi-Contact)

Oryginalne konektory solarne MC4 EVO2 na przewód 4-6mm² 1500V - komplet WTYK + GNIAZDO

Stäubli Multi-Contact

Oryginalne złącza kablowe MC4 (wtyk i gniazdo) nowej generacji przeznaczone do stosowania na kablu solarnym. Idealnie sprawdzą się w instalacjach fotowoltaicznych, m. in. do połączeń pomiędzy panelami.

Seria EVO2 jest całkowicie kompatybilna z standardowaymi złączami MC4, ale można je montować w instalacjach o napięciu 1500V. Dzięki nowej konstrukcji kontaktu elektrycznego oraz obudowy prąd nominalny jest prawie o 50% większy w porównaniu do odpowiadającego złącza MC4.

Prezentowane złącza posiadają certyfikaty TÜV-Rheinland, UL, JET oraz stopień ochrony IP68 co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych.

Charakterystyka:

• Symbol: PV-KST4+KBT4-EVO

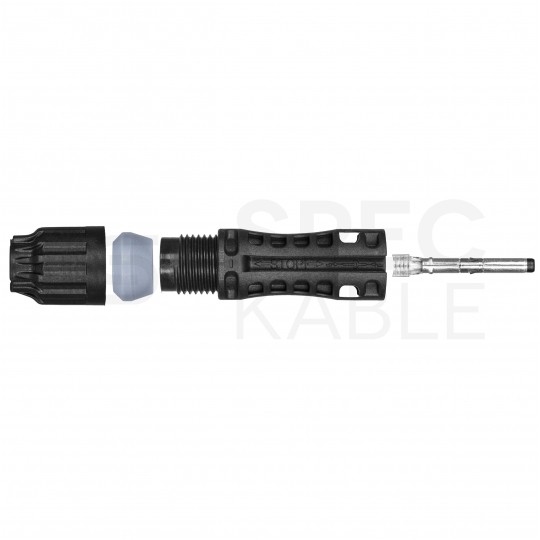

• Rodzaj: wtyk MC4 EVO2 + gniazdo MC4 EVO2
• Napięcie pracy: 1500V DC (IEC) / 1500V DC (UL)
• Prąd znamionowy: 45/53A (TÜV) / 35/50A (UL)
• Przekrój przewodów: 4 - 6 mm² (12/10 AWG)
• Średnica przewodów: 6,4 - 8,4 mm

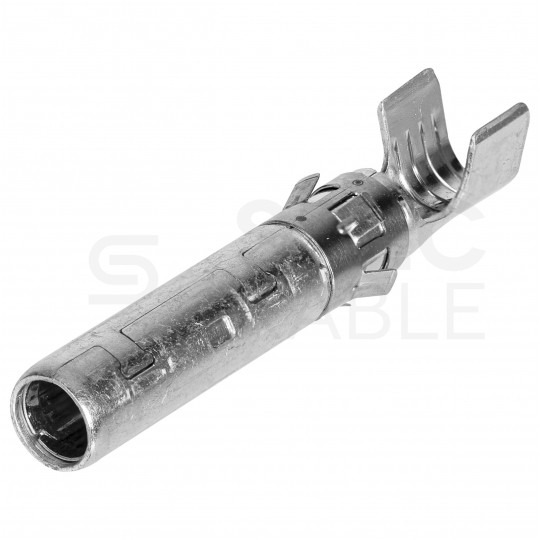

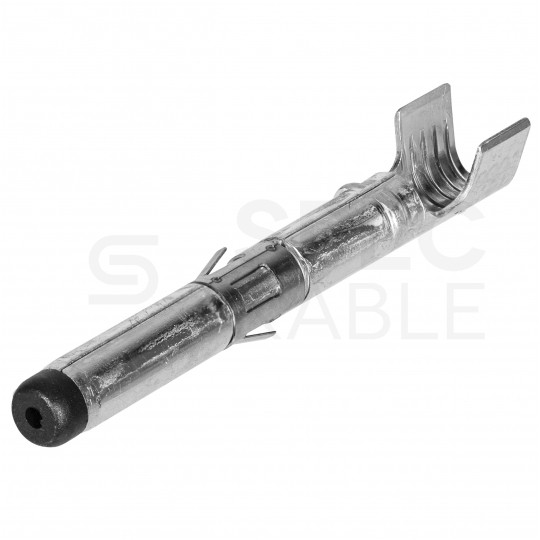

• Materiał styków: miedź platerowana cyną
• Izolacja: poliamid PA
• Temperatura pracy (TÜV/UL): -40°C do +85°C
• Stopień ochrony: IP65 (cały czas) / IP68 (1 metr pod wodą przez 1 godzinę)
• Technologia MULTILAM o wysokiej stabilności długoterminowej, która zapewnia niezmiennie niską utratę wydajności przez cały okres użytkowania złącza

Produkty Stäubli Multi-Contact

Prezentowany konektor jest oryginalnym produktem szwajcarskiej firmy Stäubli Multi-Contact. Został wykonany z najlepszych możliwych komponentów, dzięki czemu cechuje się niezawodnością i wytrzymałością w każdych warunkach.

Tańsze zamienniki są produktami o widocznie niższej jakości oraz krótszej żywotności. Zastosowanie oryginalnego rozwiązania gwarantuje bezproblemowe i długie działanie całej instalacji fotowoltaicznej.

Jak rozpoznać oryginalne złącza MC4?

1. Na obudowie wtyku (-) znajdują się wytłoczone napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".
2. Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.
3. Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC, oraz UR informujące o posiadanym amerykańskim certyfikacie UL.

Stopień ochrony IP65 / IP68 (EN60529)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
• ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 1 godzinę) - IP68

Certyfikaty i normy

Bardzo wysoka jakość produktu została potwierdzona następującymi certyfikatami:

• TÜV-Rheinland wg normy IEC 62852:2014+A1 - R60098495
• UL według normy UL 6703 - E349713
• JET według IEC 61730-1:2004 - 1625-C4302-167
• Odporność na sole zawarte w powietrz stopień intensywności 6 - IEC 60068-2-52
• Odporność na amoniak zawarty w powietrzu (TÜV) - Q60095359
• Klasa palności - UL94-VO

Dane techniczne:

• Producent: Stäubli Multi-Contact
• Symbol: PV-KST4-EVO 2/6II-UR + PV-KBT4-EVO 2/6II-UR
• Rodzaj: wtyk MC4 EVO2 + gniazdo MC4 EVO2
• Przekrój przewodu: 4 - 6 mm² (12 AWG - 10 AWG)
• Średnica przewodu: 6,4 - 8,4 mm
• Szerokość otworu zaciskania: 5,8 mm
• Wymiary wtyku (długość x średnica Ø): 71,4 x Ø18,8 mm
• Wymiary gniazda (długość x średnica Ø): 67,1 x Ø18,8 mm
• System złączy / styków: Ø 4 mm / MULTILAM
• Napięcie pracy (IEC 62852): 1500V DC
• Napięcie pracy (UL 6703): 1500 V DC
• Prąd znamionowy (IEC 62852): 45 A (4 mm²) / 53 A (6 mm²)
• Prąd znamionowy (UL 6703): 35 A (4 mm²) / 50 A (6 mm²)
• Napięcie próby: 16 kV 1500V DC
• Zakres temperatur dla otoczenia (TÜV/UL): -40°C do +85°C
• Górna temperatura graniczna: 115°C
• Stopień ochrony: IP65 / IP68 @1h (w stanie połączenia)
• Kategoria przepięciowa / stopień zanieczyszczenia: CAT III / 3
• Klasa bezpieczeństwa: II
• Rezystancja styków w złączu: ≤ 0,2 mΩ
• Sposób zarabiania: zaciskanie
• Materiał wykonania styków: miedź platerowana cyną
• Izolacja: poliamid PA

Rysunek techniczny:

O producencie:

Multi-Contact jest wiodącym międzynarodowym producentem złączy elektrycznych i systemów połączeń już od 55 lat. Przedsiębiorstwo uznaje się za światowego pioniera w produkcji zaawansowanych technologii połączeniowych.

Od stycznia 2017 r. Multi-Contact kontynuuje swoją działalność pod szyldem Stäubli Electrical Connectors. Grupa Stäubli  zapewnia swoim klientom najnowszą technologię i najwyższą możliwą jakość produktów potwierdzoną licznymi certyfikatami.

Stäubli oferuje innowacyjne rozwiązania mechatroniczne w czterech dedykowanych gałęziach: złącza elektryczne, złącza płynowe, robotyka i tekstylia. Grupa zatrudnia ponad 5500 pracowników na całym świecie, jej działalność obejmuje 29 krajów, a sieć agentów znajduje się w ponad 50 krajach.
