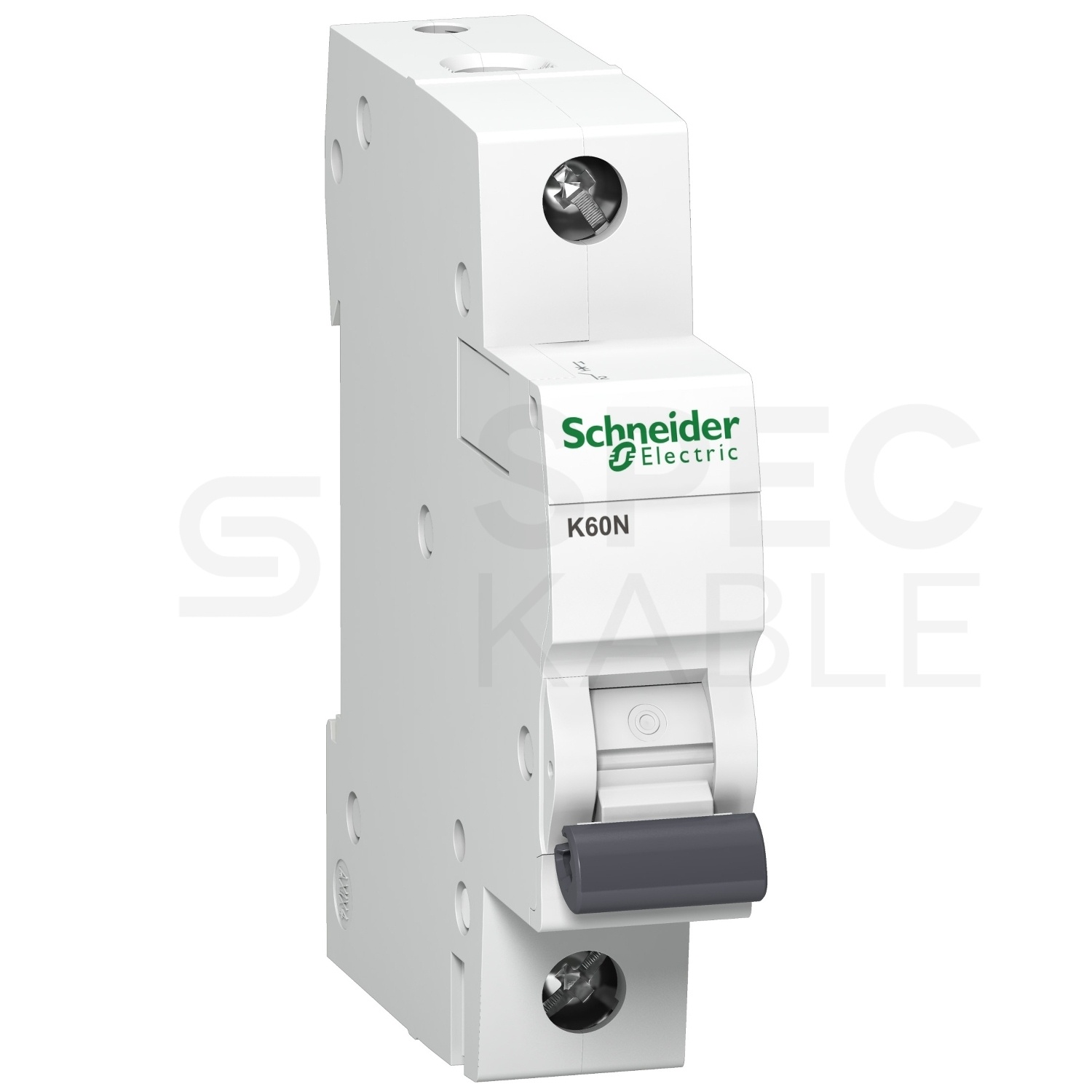

Wyłącznik nadprądowy S bezpiecznik 1-fazowy C25 (C 25A) 1-biegunowy 1P (230/400V AC) 1-modułowy ACTI9 Schneider

Wyłącznik nadprądowy S bezpiecznik 1-fazowy C25 (C 25A) 1-biegunowy 1P (230/400V AC) 1-modułowy ACTI9

Schneider K60N-C25-1

Nadmiarowo-prądowy wyłącznik instalacyjny typu S (tzw. "eska") to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu.

Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych czy przemyśle.

Wyłącznik zapewnia bezpieczny i łatwy montaż na szynie TH35. Podwójne zaciski od dołu (szyna + przewód). Karbowane zaciski zwiększające pewność podłączenia. Styk migowy - szybkość zamykania styków nie zależy od szybkości manewrowania dźwignią aparatu.

Dane techniczne:

• Producent: Schneider
• Nazwa produktu: Acti9 K60
• Typ produktu lub komponentu: Wyłącznik nadprądowy
• Skrócona nazwa urządzenia: K60N
• Opis biegunów: 1P
• Ilość zabezpieczonych biegunów: 1
• Prąd znamionowy: 25A
• Rodzaj sieci: Prąd przemienny (AC)
• Technologia wyzwalacza: Termomagnetyczny
• Charakterystyka: C
• Zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• Kategoria użytkowania: Kategoria A zgodnie z IEC 60947-2
• Funkcja izolacyjna: Tak zgodnie z EN/IEC 60898-1
• Normy: EN/IEC 60898-1
• Certyfikaty produktu: VDE, OVE

Czym jest znak VDE?

VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.

Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.

Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

Parametry Uzupełniające

• Częstotliwość sieci: 50/60 Hz
• Górna granica wyzwalania magnetycznego: 5...10 x In
• [Ics] Znamionowy prąd wyłączalny eksploatacyjny: 6000 A, 100% zgodnie z EN/IEC 60898-1, 230 V prąd przemienny (AC) 50/60 Hz
• Klasa ograniczenia: 3 zgodnie z EN/IEC 60898-1
• Znamionowe napięcie izolacji [Ui]: 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV zgodnie z EN/IEC 60898-1
• Wskazanie położenia styku: NO
• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: Brak
• Sposób montażu: Stacjonarny
• Podstawa montażowa: Szyna DIN
• Dopasowanie do szyn łączeniowych i bloków rozdzielczych: Strona dolna: połączenie podwójne
• Szerokość w modułach 9 mm: 2
• Masa produktu: 0,12 kg
• Kolor: Biały
• Trwałość mechaniczna: 20000 cykli
• Trwałość elektryczna: 10000 cykli
• Przyłącza - Zaciski: Zaciski typu tunelowego (na odpływie/odpływowe): 0,5…35 mm² sztywny, 0,5…25 mm² elastyczny; Zaciski typu tunelowego (po stronie zasilania): 0,5…35 mm² sztywny, 0,5…25 mm² elastyczny
• Długość odizolowanego odcinka: 14 mm (dla połączenia góra lub dół)
• Moment dokręcania: 3,5 N.m (góra lub dół)
• Zabezpieczenie różnicowoprądowe: Brak

Wymiary:

• Wysokość: 81 mm
• Szerokość: 18 mm
• Głębokość: 70 mm

Środowisko Pracy

• Stopień ochrony IP: IP20 zgodnie z IEC 60529
• Stopień zanieczyszczenia: 2 zgodnie z IEC 60898-1 oraz EN 60898-1
• Kategoria przepięciowa: II
• Tropikalizacja: 2 zgodnie z IEC 60068-1
• Wilgotność względna: 95% w 55 °C
• Wysokość pracy (w metrach nad poziomem morza): 0...2000 m
• Temperatura otoczenia dla pracy urządzenia: -25…70 °C
• Temperatura otoczenia dla przechowywania: -40…70 °C
