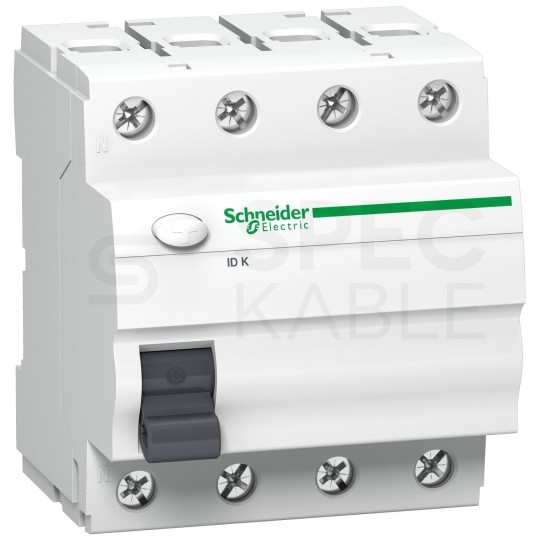

Wyłącznik różnicowoprądowy RCD 3-fazowy 63A 30mA typ AC 3-biegunowy 4P ( 230V / 400V AC ) 4-modułowy ACTI9 Schneider

Wyłącznik różnicowoprądowy RCD 3-fazowy 63A 30mA typ AC 3-biegunowy 4P ( 230V / 400V AC ) 4-modułowy ACTI9

Schneider IDK-63-4-30-AC

Wyłącznik różnicowoprądowy (potocznie różnicówka, wyłącznik przeciwporażeniowy, bezpiecznik różnicowoprądowy) – to elektryczne urządzenie zabezpieczające, które rozłącza obwód po wykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu.

Służy do ochrony ludzi przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń i innych niepożądanych zdarzeń, w tym – lecz nie wyłącznie - możliwości powstania pożaru.

Wyłącznik zapewnia bezpieczny i łatwy montaż na szynie TH35.

Dane techniczne:

• Producent: Schneider
• Nazwa produktu: Acti9 ID K
• Typ produktu lub komponenty: Wyłącznik różnicowoprądowy (RCCB)
• Skrócona nazwa urządzenia: ID K
• Opis biegunów: 4P
• Położenie neutralne: LEFT
• [In] prąd znamionowy: 63 A
• Rodzaj sieci: Prąd przemienny (AC)
• Czułość na prąd upływu: 30 mA
• Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
• Typ zabepieczenia różnicowoprądowego: Typ AC
• Znak jakości: VDE

Czym jest znak VDE?

VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.

Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.

Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

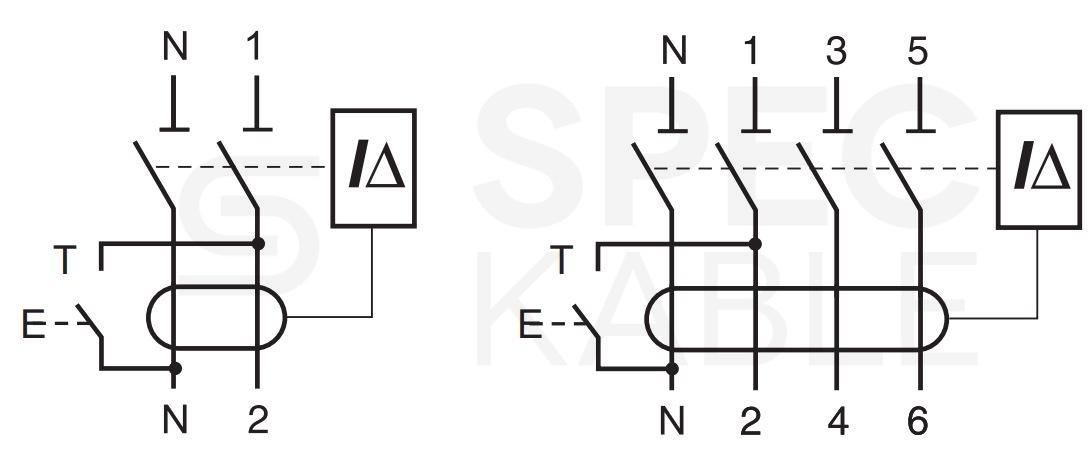

Schemat podłączania:

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

Parametry Uzupełniające

• Częstotliwość sieci: 50/60 Hz
• Lokalizacja urządzenia w systemie: Odejście
• [Ue] Znamionowe napięcie łączeniowe: 380...415 V prąd przemienny (AC) 50 Hz
• Znamionowa zdolność załączania i wyłączania: Idm 500 A, Im 500 A
• Znamionowy warunkowy prąd zwarciowy: GL63: Inc 4,5 kA; K60: Inc 6 kA
• Znamionowe napięcie izolacji [Ui]: 440 V prąd przemienny (AC) 50 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
• Prąd udarowy: 250A
• Typ sterowania: Dźwignia
• Wskazanie położenia styku: NO
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Szerokość w modułach (9 mm): 8
• Masa produktu: 0,36 kg
• Kolor: Biały
• Przyłącza - zaciski: Przyłącze podwójne góra lub dół 1…35 mm² sztywny; Przyłącze podwójne góra lub dół 1…25 mm² elastyczny
• Długość odizolowanego odcinka: 14 mm for góra lub dół connection
• Moment dokręcania: 3,5 N.m góra lub dół
• Trwałość mechaniczna: 5000 cykl
• Trwałość elektryczna: AC-1: 2000 cykl
• Technologia wyzwalania urządzenia różnicowoprądowego: Niezależny od napięcia

Wymiary:

• Wysokość: 81 mm
• Szerokość: 72 mm
• Głębokość: 68 mm

Środowisko pracy

• Normy: EN/IEC 61008-1; EN/IEC 61008-2-1
• Stopień ochrony IP: IP20 (zgodnie z IEC 60529); IP40 (obudowa modułowa) zgodnie z IEC 60529
• Stopień zanieczyszczenia: 2
• Kompatybilność elektromagnetyczna: 8/20 µs impuls wytrzymywany, 200 A zgodnie z EN/IEC 61008-1
• Temperatura otoczenia dla pracy: -5…40 °C
• Temperatura otoczenia dla przechowywania: -30…70 °C
