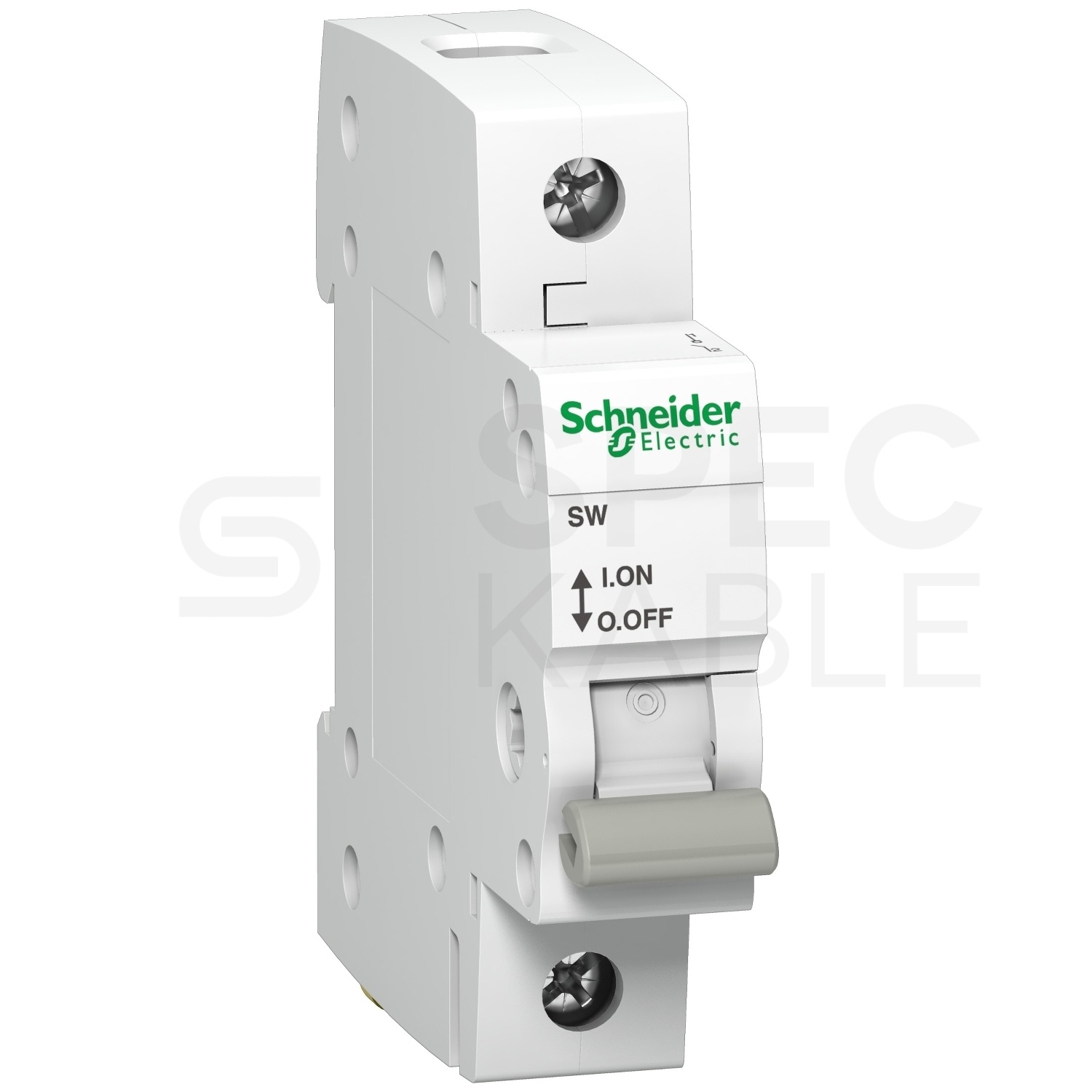

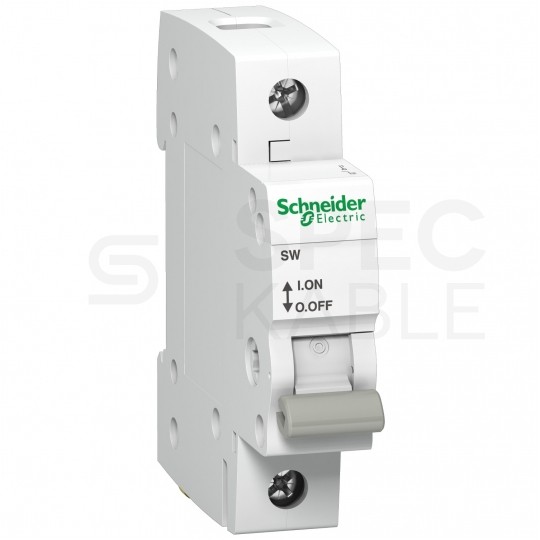

Rozłącznik izolacyjny 63A 1-biegunowy 1P ( 240V AC ) 1-modułowy ACTI9 Schneider

Rozłącznik izolacyjny 63A 1-biegunowy 1P ( 240V AC ) 1-modułowy ACTI9 Schneider

Schneider K60 SW-63-1

Rozłącznik izolacyjny to urządzenie elektryczne, którego zadaniem jest bezpieczne odłączenie części obwodu elektrycznego od źródła zasilania. Jego podstawową funkcją jest stworzenie widocznej i pewnej przerwy izolacyjnej w obwodzie, co jest kluczowe dla bezpieczeństwa podczas prac serwisowych lub konserwacyjnych na instalacjach elektrycznych.

Rozłączniki izolacyjne nie są przeznaczone do częstego włączania i wyłączania obciążenia elektrycznego. Ich głównym celem jest izolowanie obwodu, co oznacza, że nie są one zaprojektowane do przerywania prądu w czasie obciążenia.

Stanowią one istotny element zapewniający bezpieczeństwo w systemach elektrycznych, zwłaszcza w przemyśle i dużych instalacjach elektrycznych.

Dane techniczne:

• Producent: Schneider
• Gama produktów: Acti9
• Nazwa produktu: Acti 9 SW
• Typ produktu lub komponentu: Rozłącznik
• Skrócona nazwa urządzenia: SW
• Zastosowanie urządzenia: Sterowanie, Izolacja
• Opis biegunów: 1P
• Kategoria użytkowania: AC-22A
• Znamionowy prąd łączeniowy [Ie]: 63 A w 240 V prąd przemienny (AC) 50/60 Hz[Ue]
• Znamionowe napięcie łączeniowe: 240 V prąd przemienny (AC) 50/60 Hz
• Znamionowy prąd załączalny zwarciowy [Icm]: 4,2 kA rozłącznik izolacyjny samodzielny
• [Icw] Znamionowy prąd krótkotrwały wytrzymywany: 1260 A
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-3

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

• Typ sterowania: Dźwignia
• Sposób montażu: Stacjonarny
• Podstawa montażowa: Szyna DIN
• Dopasowanie do szyn łączeniowych i bloków rozdzielczych: Strona dolna: połączenie podwójne
• Szerokość w modułach 9 mm: 2
• Wysokość: 81 mm
• Szerokość: 18 mm
• Głębokość: 73 mm
• Masa produktu: 75 g
• Kolor: Biały
• Trwałość mechaniczna: 50000 cykli
• Trwałość elektryczna: 20000 cykli
• Długość izolacji zdejmowanej z kabla: 9 mm
• Moment dokręcania: 3,5 N.m
• Normy: IEC 60947-3
• Stopień ochrony IP: IP20
• Stopień zanieczyszczenia: 3
• Tropikalizacja: 2
• Wilgotność względna: 95 % w 55 °C
• Temperatura otoczenia dla pracy urządzenia: -20…50 °C
• Temperatura otoczenia dla przechowywania: -40…70 °C

Przyłącza - zaciski:

• Zaciski typu tunelowego (góra lub dół) - ≤ 50 mm² - sztywny
• Zaciski typu tunelowego (góra lub dół) - ≤ 35 mm² - elastyczny
• Zaciski typu tunelowego (góra lub dół) - ≤ 35 mm² - elastyczny z tulejką
