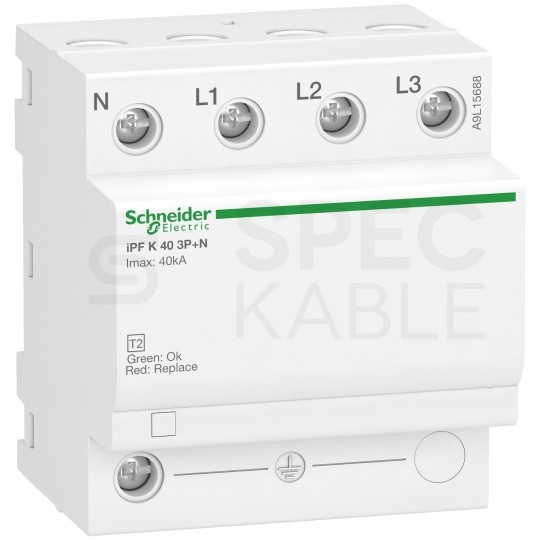

Schneider iPFK40-T2-3N

Ogranicznik ochronnik przepięć to kluczowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przepięć w sieciach TN-S i TT.

Dzięki wysokiemu maksymalnemu rozładowaniu na poziomie 40 kA oraz zaawansowanej technologii impulsowego prądu udarowego, zapewnia niezawodną ochronę przed przepięciami, chroniąc wrażliwe urządzenia.

Jest to ogranicznik przepięć typu 2. Wyposażony we wskaźnik sygnalizujący uszkodzenie po odprowadzeniu udaru. Ogranicznik ten jest idealnym rozwiązaniem do wymagających środowisk, gdzie niezawodność i bezpieczeństwo są priorytetem.

Dane techniczne:

• Producent: Schneider
• Nazwa produktu: Acti9 iPF K
• Typ produktu lub komponentu: Ochronnik przepięciowy
• Skrócona nazwa urządzenia: iPF K
• Zastosowanie urządzenia: Dystrybucja
• Normy: IEC 61643-11:2011
• Znak jakości: CE, EAC
• Opis biegunów: 3P + N
• Zdalna sygnalizacja: Bez
• Rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego
• System uziemienia: TT, TN-S

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

Ogólne:

• Klasa ochronnika przeciwprzepięciowego: Typ 2
• Technologia ochronnika przeciwprzepięciowego: MOV + GDT
• [Ue] Znamionowe napięcie łączeniowe: 230/400 V prąd przemienny (AC) (+/- 10 %) w 50/60 Hz
• [In] Nominalny prąd wyładowczy: 15 kA
• [Imax] Maksymalny prąd wyładowczy: 40 kA
• Największe trwałe napięcie pracy [Uc]: Tryb różnicowy: 340 V L/N; Tryb wspólny: 260 V N/PE
• Napięciowy poziom ochrony [Up]: <1,5 kV
• Przepięcie dorywcze [Ut]: 337 V L/N 5s wytrzymałość; 442V L/PE 5s wytrzymałość 1200 V N/PE 200 ms wytrzymalość; 1453V L/PE 200ms wytrzymałość
• Rodzaj dobezpieczenia: Skojarzony wyłącznik iK60N 40 A krzywa C - Icu 6 kAPowiązany bezpiecznik gG 63 A - Icu 25 kA
• Napięcie obwodu sygnalizacyjnego: 0,25 A/250 V AC 50/60 Hz
• Sposób montażu: Zatrzaskowy (szyna DIN)
• Szerokość w modułach 9 mm: 8
• Wysokość: 81 mm
• Szerokość: 72 mm
• Głębokość: 69 mm
• Masa produktu: 420 g
• Kolor: Biały (RAL 9003)
• Materiał: PA6
• Długość odizolowanego odcinka: 11 mm
• Moment dokręcania: 3,5 N.m

Środowisko pracy

• Stopień ochrony IK: IK05 zgodnie z IEC 62262
• Wilgotność względna: 5…95 %
• Wysokość pracy (w metrach nad poziomem morza): 2000 m
• Temperatura otoczenia dla pracy urządzenia: -25…60 °C
• Temperatura otoczenia dla przechowywania: -40…80 °C

Przyłącza - zaciski:

• Zacisk typu tunelowego (góra lub dół) 25 mm² sztywny
• Zacisk typu tunelowego (góra lub dół) 16 mm² elastyczny
• Zacisk typu tunelowego (góra lub dół) 16mm² elastyczny z tulejką
