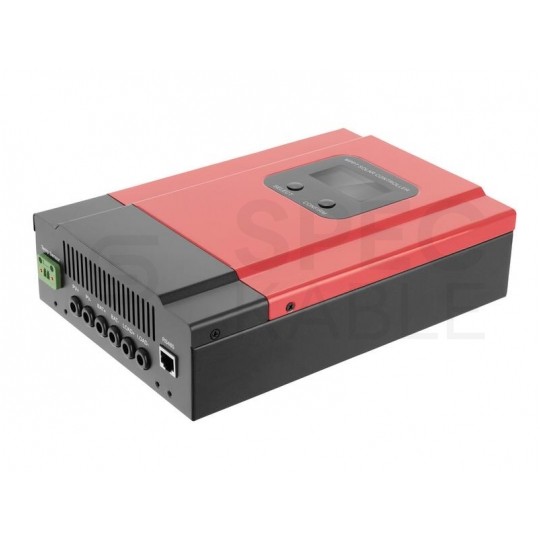

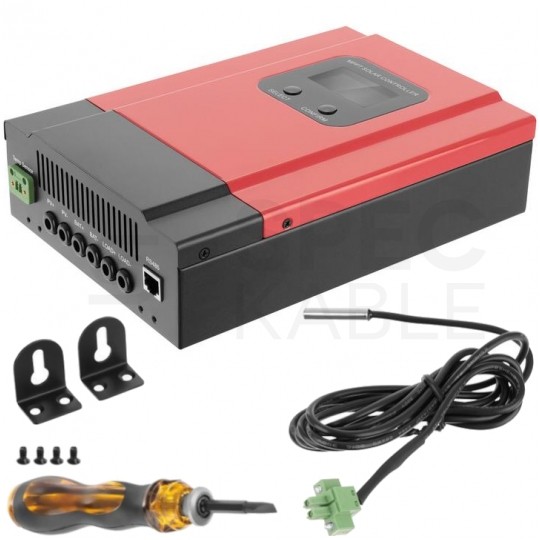

Regulator solarny Kontroler ładowania MPPT 60A 12/ 24/ 36/ 24V PRO LCD AZO

Regulator solarny Kontroler ładowania MPPT 60A 12/ 24/ 36/ 24V PRO LCD AZO

Regulatory MPPT są ulepszoną wersją regulatorów PWM.

Spełniają one wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia, a więc przede wszystkim służącą do kontroli pracy systemów fotowoltaicznych. Ich zadaniem jest zapewnienie właściwej charakterystyki prądu ładowania akumulatorów zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem, a co za tym idzie zwiększenia żywotności baterii.

Dodatkowo regulatory MPPT mają wbudowaną funkcję śledzenia MPP modułów PV. MPP jest to punkt maksymalnej mocy panela wyznaczany w charakterystyce prądowo napięciowej. Dzięki systemowi MPPT regulator przez cały czas bada napięcie na panelu wykrywając punkt mocy maksymalnej, co w znacznej mierze przyspiesza ładowanie akumulatora przez panel. Regulatory MPPT przyspieszają ładowania akumulatorów od 20 do 30% szybciej niż regulatory PWM.

Regulator MPPT to doskonały wybór dla warunków klimatycznych panujących w naszym kraju.

Charakterystyka:

• Śledzenie maksymalnego punktu pracy (MPPT)
• Automatyczne wykrywanie napięcia akumulatora 12V/24V/36V/48V
• Możliwość stosowania paneli o wysokich napięciach
• Technologia ładowania wielostopniowego
• Możliwość obsługi różnych typów akumulatorów
• Odłączanie odbiorników
• Automatyczne załączanie po rozłączeniu
• Wyjście LOAD z możliwością automatycznego sterowania
• Wyświetlacz LCD prezentujący parametry pracy
• Niski pobór prądu w trybie czuwania
• Zewnętrzny pomiar temperatury akumulatora
• Opcjonalny moduł komunikacji bezprzewodowej
• Współpraca z systemami Windows /Android / iOS

Zastosowanie i funkcje

Regulatory ładowania z serii MPPT zostały zaprojektowane do pracy w zaawansowanych systemach fotowoltaicznych. Ich zadaniem jest kontrola wielostopniowego procesu ładowania akumulatora oraz zabezpieczenie go przed przeładowaniem lub głębokim rozładowaniem, jak również informowanie użytkownika o aktualnych parametrach pracy.

Dzięki zastosowaniu algorytmu śledzenia największego punktu mocy panelu solarnego ich efektywność jest nieporównywalnie większa niż w przypadku klasycznych regulatorów PWM. Wbudowany system pozwala na współpracę z akumulatorami 24V, a intuicyjne menu umożliwia właściwy dobór parametrów pracy, odpowiednich dla danego typu zastosowanego akumulatora: żelowy lub AGM.

Solidna obudowa gwarantuje bezpieczną pracę zaawansowanych układów elektronicznych oraz odpowiednie odprowadzenie nadmiaru ciepła z elementów wykonawczych. Prosty system montażu powoduje skrócenie czasu instalacji do niezbędnego minimum, a czytelne opisy sekcji podłączeniowej minimalizują ryzyko błędnego podłączenia poszczególnych elementów systemu.

Pod prezentowany regulator można podpiąć przewody solarne o przekroju aż do 16 mm². Urządzenie zostało wyposażone w wygodny panel LCD, który dzięki wyświetlaniu parametrów pracy znacząco ułatwia kontrolę instalacji.

Wersja PRO

Wersja PRO została wyposażona w czytelny wyświetlacz LCD prezentujący bieżące parametry pracy oraz dane archiwalne.

Posiada również możliwość zarządzania poszczególnymi nastawami z poziomu komputera z systemem Windows, a po doposażeniu w opcjonalny moduł bezprzewodowy również za pomocą telefonów działających pod kontrolą systemów Android i iOS.

Dodatkową istotną cechą tej wersji regulatora jest możliwość zaprogramowania wyjścia LOAD tak aby działało o określonych porach.

System zabezpieczeń

• Przeładowanie akumulatora
• Głębokie rozładowanie akumulatora
• Przed zamianą biegunów
• Automatyczny bezpiecznik elektroniczny
• Ochrona przeciwzwarciowa
• Ochrona przed zbyt wysokim napięciem Uoc
• Zabezpieczenie przed prądem zwrotnym do panelu w nocy
• Zabezpieczenie termiczne
• Zabezpieczenie przeciążeniowe

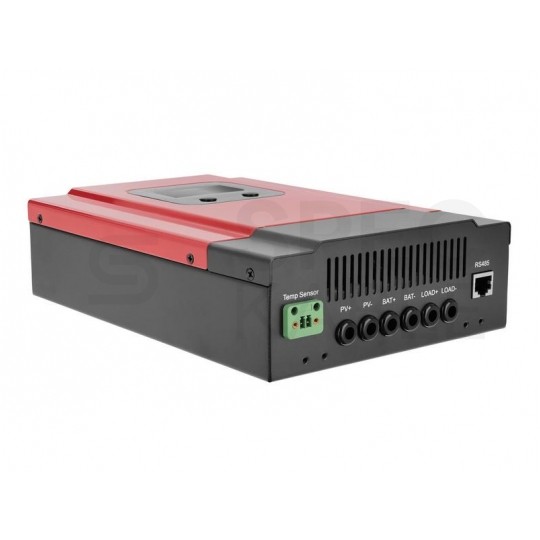

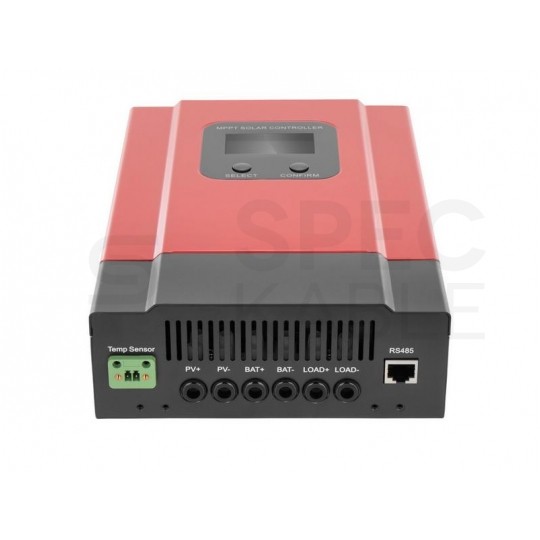

Budowa urządzenia

1. Obudowa
2. Osłona zacisków
3. Złącze czujnika temperatury
4. Zaciski PV
5. Zaciski akumulatora
6. Zaciski wyjścia "LOAD"
7. Port RS485 / port WiFi
8. Przycisk wyboru
9. Przycisk potwierdzenia
10. Wyświetlacz LCD

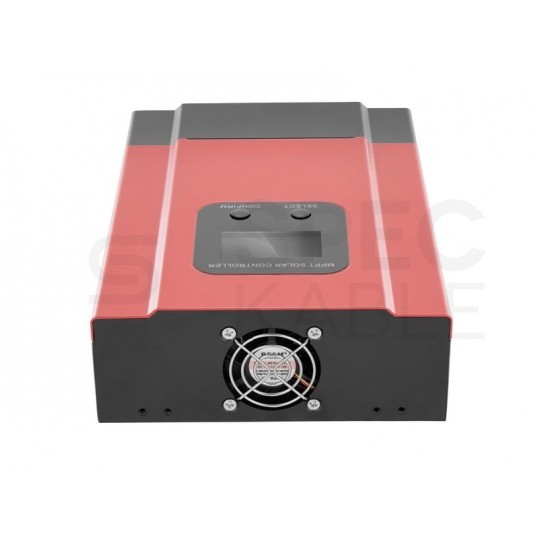

11. Wentylator
12. Uchwyt do zawieszenia

Parametry techniczne:

• Znamionowe napięcie pracy: 12V / 24V / 36V / 48V
• Napięcie ładowania 12V: 9V-15V
• Napięcie ładowania 24V: 18V-30V
• Napięcie ładowania 36V: 32V-40V
• Napięcie ładowania 48V: 42V-60V
• Stabilność napięcia: poniżej +/- 1.5 %
• Maksymalny prąd ładowania: 60 A
• Obsługiwany typ akumulatora: AGM / ŻEL / LiFePo4 / własne
• Metoda ładowania: CC-CV-FL
• Moc całkowita: 12V-780W, 24V-1560W, 36V-2340W, 48V-3120W
• Napięcie wejściowe (PV): < 150V
• Napięcie (PV) startu ładowania: AKU +3V
• Zabezpieczenie niskonapięciowe PV: AKU +2V
• Zabezpieczenie nadnapięciowe PV: 150V
• Napięcie ponownego załączenia: 145V
• Napięcie wyjścia (LOAD): równe napięciu wyjścia akumulatora
• Napięcie rozłączenia wyjścia (LVD): 10,5V (załączenie 11V)
• Prąd wyjścia: 60A
• Zużycie własne: 0,5W-1,2W
• Chłodzenie: Aktywne
• Hałas: poniżej 40 dB
• Temperatura pracy: -20 St C - +50 St C
• Kompensacja temperaturowa: -3 mV/St/2V (domyślnie)
• Maksymalny przekrój przewodów: 20 mm²
• Komunikacja i zarządzanie: RS485 (PC)
• Komunikacja i zarządzanie (opcja): WiFi (Android / iOS)
• Stopień ochrony: IP21
• Wymiary DxSxW: 275 x 180 x 85mm
• Waga: 2,60 kg

Renomowany producent - AZO DIGITAL

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki.

Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym.

Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.
