Regulator solarny Kontroler ładowania MPPT 30A 12/24V PRO LFP LCD AZO

Regulator solarny Kontroler ładowania MPPT 30A 12/24V PRO LFP LCD AZO

Regulatory MPPT są ulepszoną wersją regulatorów PWM.

Spełniają one wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia, a więc przede wszystkim służącą do kontroli pracy systemów fotowoltaicznych. Ich zadaniem jest zapewnienie właściwej charakterystyki prądu ładowania akumulatorów zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem, a co za tym idzie zwiększenia żywotności baterii.

Dodatkowo regulatory MPPT mają wbudowaną funkcję śledzenia MPP modułów PV. MPP jest to punkt maksymalnej mocy panela wyznaczany w charakterystyce prądowo napięciowej. Dzięki systemowi MPPT regulator przez cały czas bada napięcie na panelu wykrywając punkt mocy maksymalnej, co w znacznej mierze przyspiesza ładowanie akumulatora przez panel. Regulatory MPPT przyspieszają ładowania akumulatorów od 20 do 30% szybciej niż regulatory PWM.

Regulator MPPT to doskonały wybór dla warunków klimatycznych panujących w naszym kraju.

Charakterystyka:

• Śledzenie maksymalnego punktu pracy (MPPT)
• Automatyczne wykrywanie napięcia 12/24V
• Regulacja napięciowa i prądowa
• Technologia ładowania wielostopniowego
• Odłączanie odbiorników
• Automatyczne załączanie po rozłączeniu
• Wyświetlacz LCD parametrów pracy
• Programowalne wyjście LOAD
• Komunikacja przewodowa RS485 i TTL

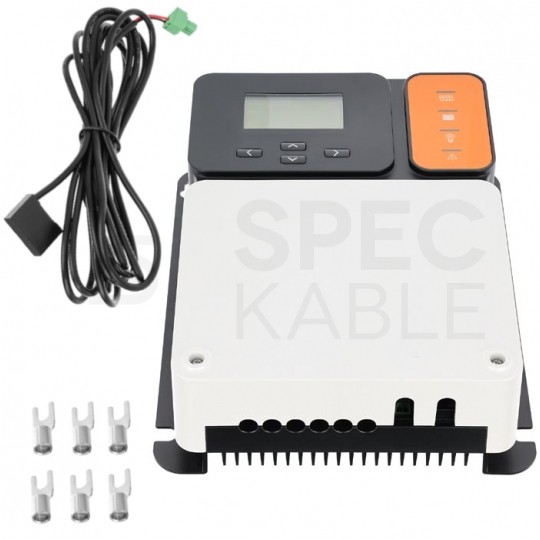

• Zewnętrzny czujnik temperatury akumulatora
• Historia pracy 300 dni

Zastosowanie i funkcje

Regulatory ładowania z serii MPPT zostały zaprojektowane do pracy w zaawansowanych systemach fotowoltaicznych. Ich zadaniem jest kontrola wielostopniowego procesu ładowania akumulatora oraz zabezpieczenie go przed przeładowaniem lub głębokim rozładowaniem, jak również informowanie użytkownika o aktualnych parametrach pracy.

Dzięki zastosowaniu algorytmu śledzenia największego punktu mocy panelu solarnego ich efektywność jest nieporównywalnie większa niż w przypadku klasycznych regulatorów PWM.

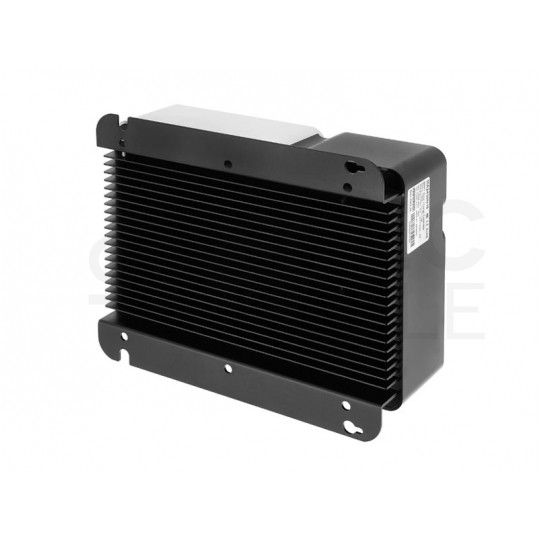

Solidna obudowa gwarantuje bezpieczną pracę zaawansowanych układów elektronicznych oraz odpowiednie odprowadzenie nadmiaru ciepła z elementów wykonawczych. Prosty system montażu powoduje skrócenie czasu instalacji do niezbędnego minimum, a czytelne opisy sekcji podłączeniowej minimalizują ryzyko błędnego podłączenia poszczególnych elementów systemu.

Wersja PRO LFP

Regulator MPPT PRO LFP współpracuje zarówno z szerokim wachlarzem akumulatorów kwasowo-ołowiowych jak również litowych, w tym LiFePO4. Szeroki zakres obsługiwanych napięć PV pozwala budować szeregowe układy paneli o napięciu obwodu otwartego do 150V.

Za pomocą programowalnego wyjścia LOAD możemy też stworzyć prostą automatykę sterowaną timerem lub np. zachodami i wschodami słońca, dzięki której zoptymalizujemy zużycie energii w naszej instalacji.

Całość można łatwo konfigurować przy pomocy menu widocznego na ekranie LCD oraz przycisków funkcyjnych.

System zabezpieczeń

• Przeładowanie akumulatora
• Głębokie rozładowanie akumulatora
• Przed zamianą biegunów
• Automatyczny bezpiecznik elektroniczny
• Ochrona przeciwzwarciowa
• Ochrona przed zbyt wysokim napięciem Uoc
• Zabezpieczenie przed prądem zwrotnym do panelu w nocy
• Zabezpieczenie termiczne
• Zabezpieczenie przeciążeniowe

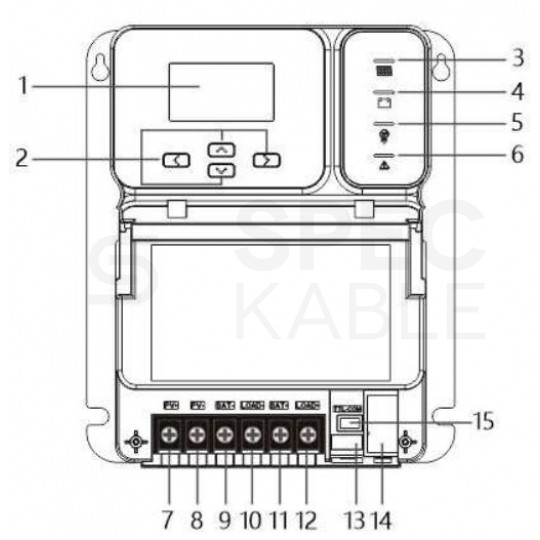

Budowa urządzenia

1. Wyświetlacz
2. Klawisze
3. Wskaźnik ładowania
4. Wskaźnik akumulatora
5. Wskaźnik obciążenia
6. Wskaźnik błędów
7. Złącze panelu PV+
8. Złącze panelu PV-
9. Złącze akumulatora-
10. Złącze obciążenia-
11. Złącze akumulatora+
12. Złącze obciążenia+
13. Złącze pomiaru temperatury
14. Izolowany port RS485
15. Port TTL

Parametry techniczne:

• Znamionowe napięcie pracy: 12 V / 24 V
• Napięcie ładowania 12 V: 9 V-17 V
• Napięcie ładowania 24 V: 18 V-34 V
• Maksymalny prąd ładowania: 30 A
• Obsługiwany typ akumulatora: AGM / ŻEL / LiFePo4 / własne
• Metoda ładowania: CC-CV-FL
• Moc całkowita: 12 V - 400 W, 24V - 800 W
• Efektywność MPPT: > 99 %
• Sprawność: > 85%
• Maksymalne napięcie PV: < 150 V
• Maksymalny prąd PV: < 27 A
• Napięcie wyjścia (LOAD): równe napięciu akumulatora
• Wyjście sterowane timerem: TAK
• Prąd wyjścia: 30 A
• Zużycie własne: ≤ 30 mA
• Chłodzenie: Pasywne
• Temperatura pracy: -35 °C ~ +60 °C
• Kompensacja temperaturowa: -3 mV/°C/2V
• Zabezpieczenia: Termiczne, przeciążeniowe, nadnapięciowe, podnapięciowe
• Historia odczytów: 300 dni
• Auto-diagnostyka: TAK
• Maksymalny przekrój przewodów: 16 mm²
• Komunikacja i zarządzanie: RS485, TTL (9600kps)
• Stopień ochrony: IP32
• Wymiary DxSxW: 260 x 215 x 85 mm
• Waga: 2,35 kg

Renomowany producent - AZO DIGITAL

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki.

Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym.

Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.
