Ogranicznik przepięć SPD DC 1200V C (Typ 1+2) 3P 6,25A + 20kA/40kA fotowoltaiczny NOARK

OGRANICZNIK OCHRONNIK PRZEPIĘĆ SPD DC 1200 V C (Typ 1+2) 3P 20/40 kA PV NOARK

NOARK 111761

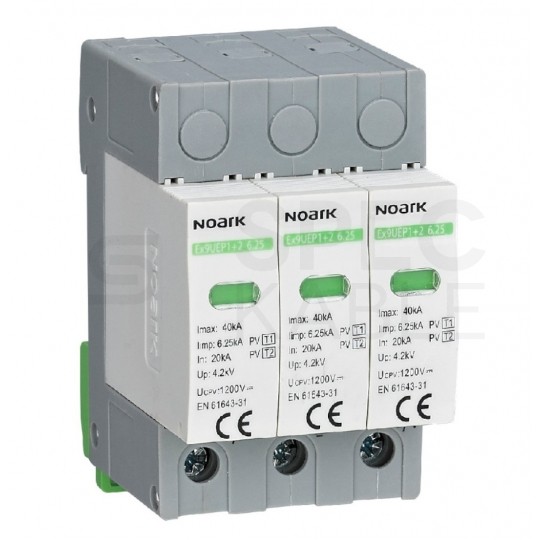

Ograniczniki przepięć typu Ex9UEP są przeznaczone do ochrony aplikacji fotowoltaicznych. Zostały zaprojektowane i wykonane zgodnie ze standardami normy EN 61643-31, klasy PV T1+T2.

Optyczny wskaźnik stanu wkładki warystorowej informuje o zużyciu elementu. Wbudowany styk pomocniczy pozwala na sygnalizację elektryczną stanu wkładki. Możliwa bezpieczna wymiana zużytej wkładki warystorowej bez odłączania urządzenia.

Napięcie pracy wynoszące 1000 V DC umożliwia zastosowanie w najbardziej wymagających instalacjach PV.

Zastosowanie

Ogranicznik przepięć został zaprojektowany do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.

Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii.

Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.

Dane techniczne

• Producent: Noark
• Kod producenta: 111761
• Liczba biegunów: 3
• Maks. przekrój przewodu elastycznego: 25 mm²
• Wydmuchowy: nie
• Zintegrowane dobezpieczenie: nie
• Inny układ sieci: tak
• Najwyższe napięcie trwałej pracy DC: 1200 V
• Znamionowe napięcie DC: 1200 V
• Sposób montażu: szyna montażowa DIN TH-35 mm
• Szerokość wyrażona liczbą modułów: 3
• Układ sieci DC: tak
• Ze stykiem sygnalizacyjnym: nie
• Klasa ochronności: typ 1+2
• Maks. przekrój przewodu (jedno-/wielodrutowego): 25 mm²
• Sygnalizacja zadziałania na urządzeniu: optyczny
• Prąd udarowy (10/350 µs): 6.25 kA
• Rozmiar: 3 moduły
• Energetycznie skoordynowana ochrona urządzenia końcowego: nie

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni niepoprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

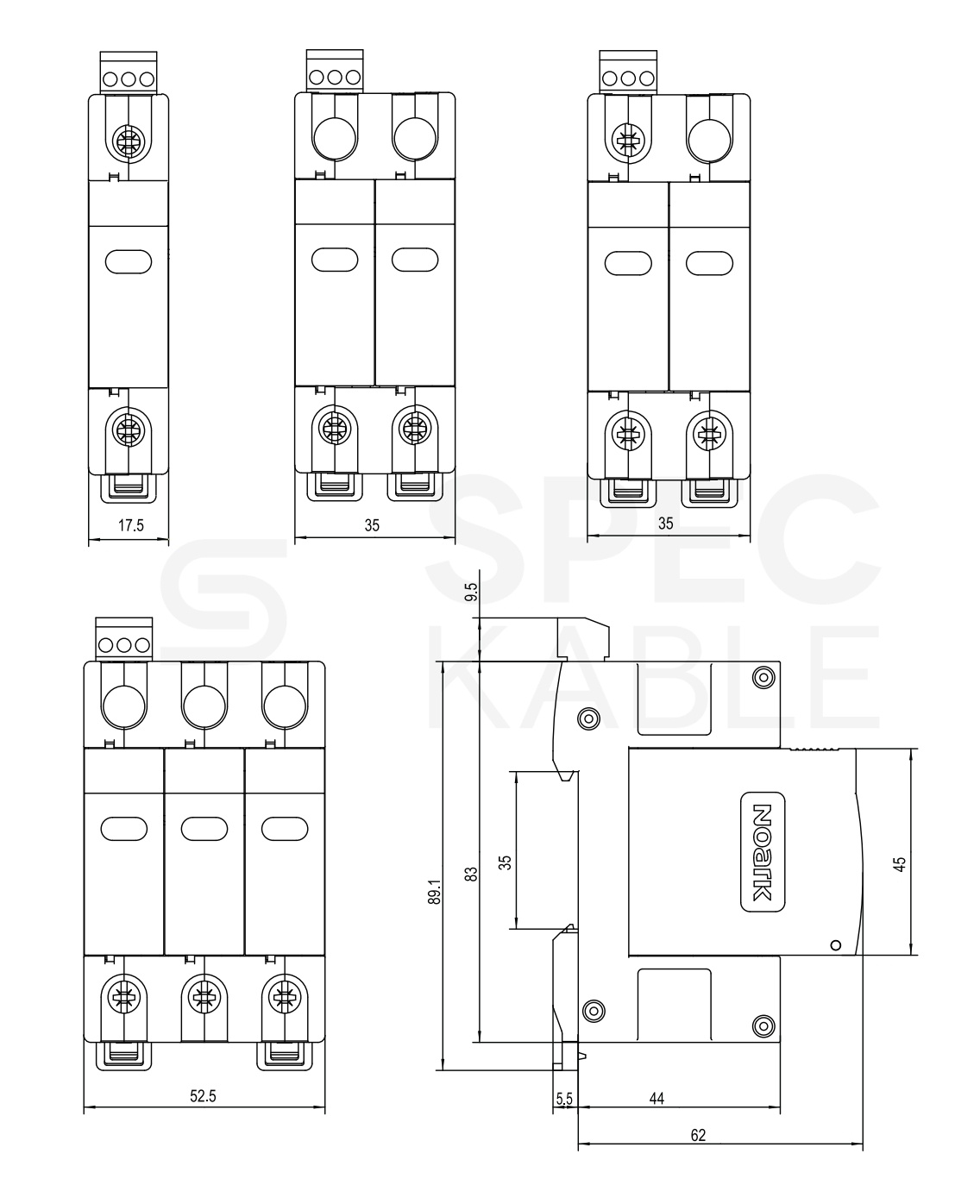

Wymiary [mm]:

O producencie:

NOARK Electric jest światowym dostawcą komponentów elektrycznych niskonapięciowych przeznaczonych do instalacji elektrycznych budownictwa ogólnego oraz produkcji specjalistycznej. Dostarczamy naszym klientom najwyższej jakości produkty z unikalną, pięcioletnią gwarancją.

NOARK Electric zajmuje się rozwojem, produkcją oraz dystrybucją urządzeń elektrotechnicznych i ich komponentów. Firma wchodzi w skład koncernu zatrudniającego ponad 25 tysięcy osób. NOARK Electric zainwestowała miliony euro w rozwój własnych produktów, opracowanych i produkowanych przy użyciu najnowszych technologii. Naszym celem jest zbudowanie globalnej marki.

Centra regionalne w Szanghaju, Pradze i Los Angeles zarządzają działaniami na poszczególnych kontynentach zgodnie z indywidualnymi wymogami rynków i krajów.
