Obudowa plastikowa skrzynka hermetyczna, drzwi transparentne poliwęglan 300x300x170mm IP66 HENSEL

Obudowa plastikowa skrzynka hermetyczna, drzwi transparentne poliwęglan 300x300x170mm IP66 HENSEL

HENSEL K 0200

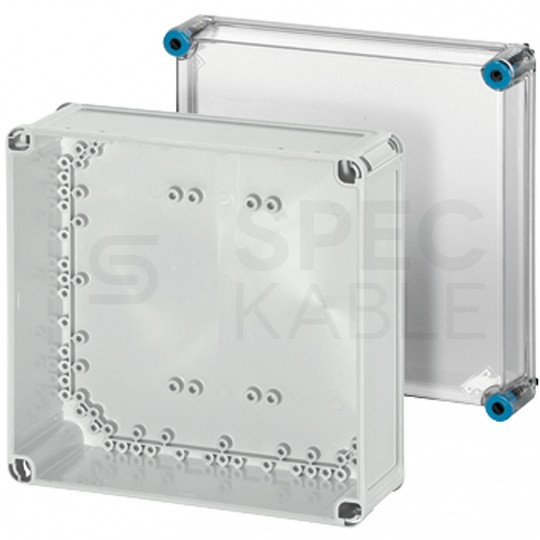

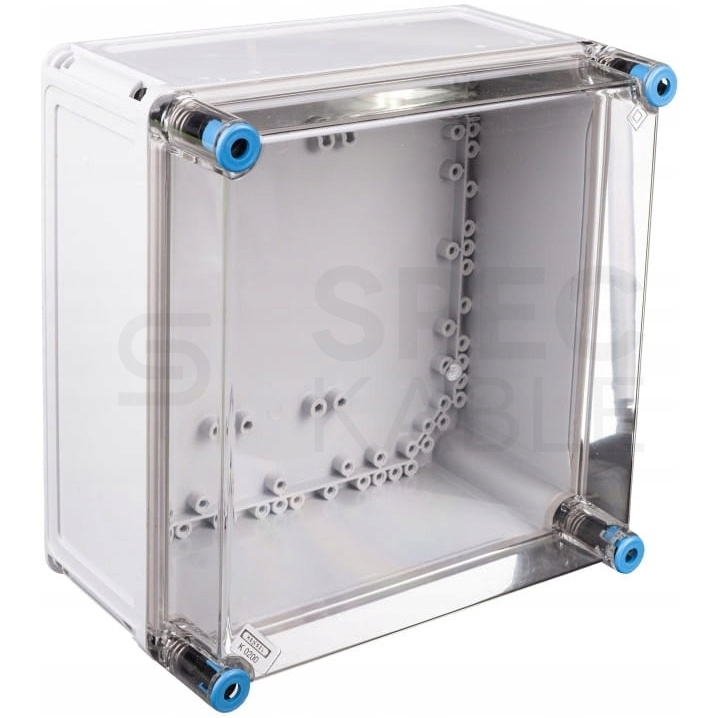

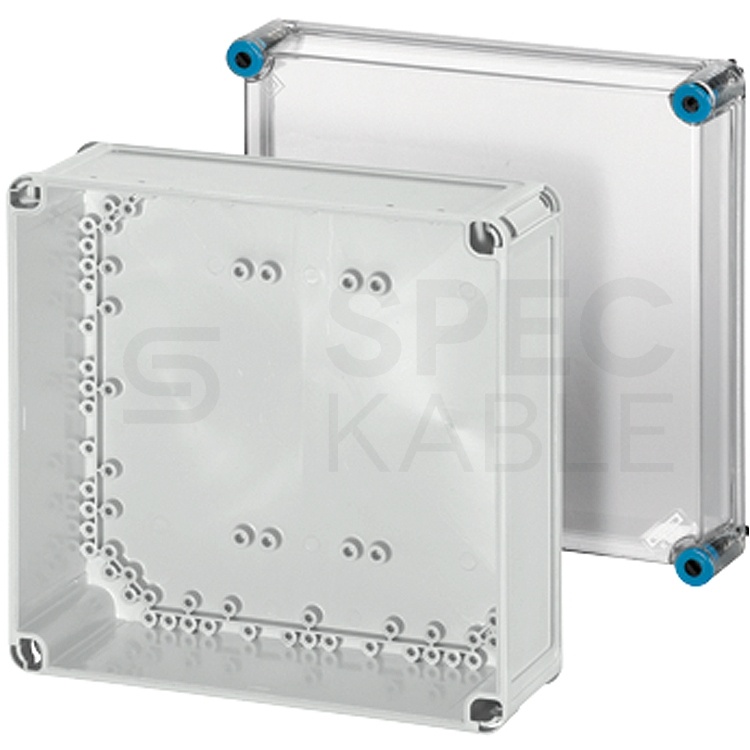

Obudowa plastikowa hermetyczna HENSEL o wymiarach 300x300x170 mm to solidne i wszechstronne rozwiązanie dla ochrony urządzeń elektrycznych.

Wykonana z wytrzymałego poliwęglanu, zapewnia wysoką odporność mechaniczną (IK08) oraz ochronę przed pyłem i wodą dzięki klasie szczelności IP66.

Przezroczysta pokrywa pozwala na łatwy podgląd urządzeń, a dodatkowe funkcje, takie jak możliwość plombowania i montażu na szynie nośnej, zwiększają jej funkcjonalność w różnorodnych zastosowaniach.

Najważniejsze funkcje:

• Wielkość obudowy 1, typ Mi
• Do montażu aparatów na szynie nośnej lub na płycie montażowej (brak w zestawie)
• Maks. głębokość montażowa 146 mm z płytą montażową, 135 mm z szyną nośną
• Z przezroczystą pokrywą
• Zamki pokrywy otwierane wkrętakiem
• Możliwość plombowania
• Ścianki boczne bez przetłoczeń
• Uchwyty do mocowania obudowy na ścianie zamawiać oddzielnie
• Kolor: szary, RAL 7035
• Materiał: PC (poliwęglan)

Dane techniczne:

• Producent: Hensel
• Typ: Obudowa plastikowa
• Drzwi: przezroczyste
• Napięcie znamionowe izolacji: Ui = 690 V a.c. / 1000 V d.c.
• Odporność udarowa: IK 08 (5 dżuli)
• Obciążenie statyczne: Płyta montażowa lub szyna nośna = 6,5 kg; Pokrywa = 1,6 kg
• Możliwość odprowadzenia ciepła przy Δϑ = 40 K: Pde = 53 W
• Grubość ścianki: Obudowa = 3 mm; Pokrywa = 3 mm
• Materiał: PC (poliwęglan)
• Stopień ochrony: IP 66
• Szerokość montażowa: 275 mm
• Wysokość montażowa: 275 mm
• Maks. głębokość montażowa przy wbudowanej płycie montażowej: 146 mm
• Maks. głębokość montażowa przy wbudowanej szynie nośnej: 135 mm
• Szerokość: 300 mm
• Wysokość: 300 mm
• Głębokość: 170 mm
• Masa: 2,08 kg
• Według normy: IEC 62208:2011

Zastosowanie:

Obudowa HENSEL doskonale sprawdza się zarówno w pomieszczeniach, jak i w osłoniętych instalacjach zewnętrznych m.in jako:

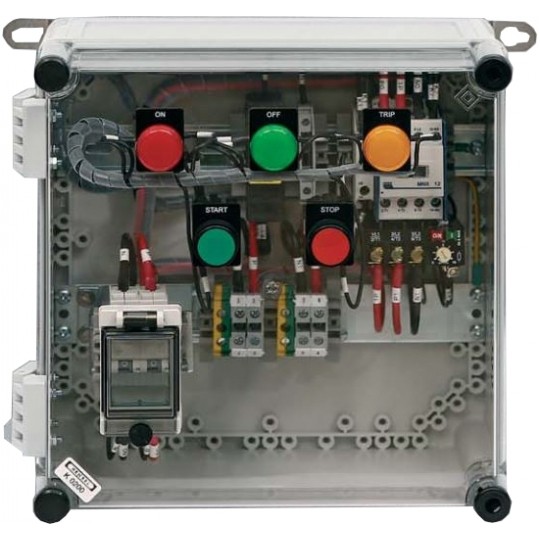

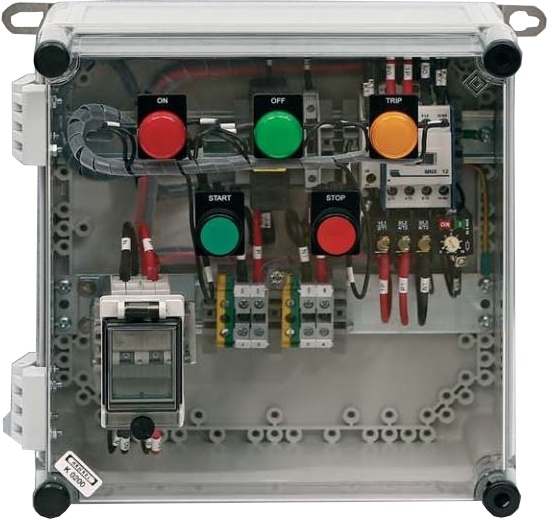

• Obudowa z aparatami i przyciskami sterowniczymi w pokrywie
• Montaż aparatury na szynie nośnej
• Montaż aparatury na płycie montażowej

Dzięki odporności na wysokie temperatury (od -25°C do +70°C) i promieniowanie UV, jest idealna do zastosowań, gdzie wymagana jest trwała ochrona przed warunkami atmosferycznymi.

Przy montażu w wymagających warunkach zewnętrznych, warto uwzględnić czynniki klimatyczne oraz chemiczne, a także zastosować odpowiednie środki zapobiegające kondensacji, jak wentylacja lub ogrzewanie.

Klasa szczelności IP66 (EN60529):

System IP oznacza stopień ochrony zapewnianej przez obudowe przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

O producencie:

Firma HENSEL, z ponad 90-letnim doświadczeniem na rynku, jest globalnym, rodzinnym przedsiębiorstwem specjalizującym się w bezpiecznej dystrybucji energii elektrycznej w przemyśle, handlu i infrastrukturze.

Zatrudniając blisko 1000 pracowników i posiadając 13 spółek zależnych na świecie, HENSEL aktywnie wspiera transformację energetyczną, oferując innowacyjne rozwiązania dla fotowoltaiki i e-mobilności.

Produkty firmy, które spełniają rygorystyczne normy jakości, są dedykowane instalacjom elektrycznym w trudnych warunkach, a wszystkie zakłady produkcyjne spełniają wymagania normy DIN EN ISO 9001-2015.

Szczegółowa specyfikacja techniczna:

Zakres zastosowań:

• Nadaje się do pomieszczeń i osłoniętych instalacji zewnętrznych. Należy jednak brać pod uwagę wpływ warunków atmosferycznych na zainstalowane urządzenia, np. minimalną i maksymalną temperaturę otoczenia oraz kondensację pary wodnej

Temperatura otoczenia:

• Wartość maksymalna: +70 °C
• Wartość minimalna: -25 °C

Ochrona pożarowa przy błędach wewnętrznych:

• Wymagania: przepisy i normy dla urządzeń elektrycznych
• Wymagania minimalne: Próba rozżarzonego drutu według IEC 60695-2-11: 650 °C dla obudów i dławnic; 850 °C dla części przewodzących prąd

Palność:

• Próba rozżarzonego drutu IEC 60695-2-11: 960 °C
• UL Subject 94: V-2
• Trudnopalne, samogasnące

Stopień ochrony przed mechanicznymi udarami:

• IK08 (5 Joule)

Wydzielanie toksyn:

• Bez halogenu
• Bezsilikonowe
• "Bezhalogenowy" odpowiednio do kontroli kabli i przewodów izolowanych
• Korozyjność gazów pożarowych według IEC 60754-2

Wskazówki dotyczące instalacji zewnętrznej:

• Materiały używane do pustych obudów K0xxx są odporne na promieniowanie UV, co zapewnia ich mechaniczną wytrzymałość. W zależności od intensywności promieni UV, np. przezroczyste pokrywy mogą zmieniać kolor.
• Górę obudów należy osłonić pokrywą zabezpieczającą przed działaniem czynników atmosferycznych, takich jak deszcz, lód i śnieg.
• Przy wyborze miejsca instalacji należy brać pod uwagę czynniki chemiczne, stopień ochrony IP i czynniki klimatyczne.
• Aby utrzymać maksymalnie dopuszczalną temperaturę otoczenia montowanych urządzeń oraz zapobiec tworzeniu się skroplin, należy zastosować odpowiednie środki, jak wentylacja lub ogrzewanie.
