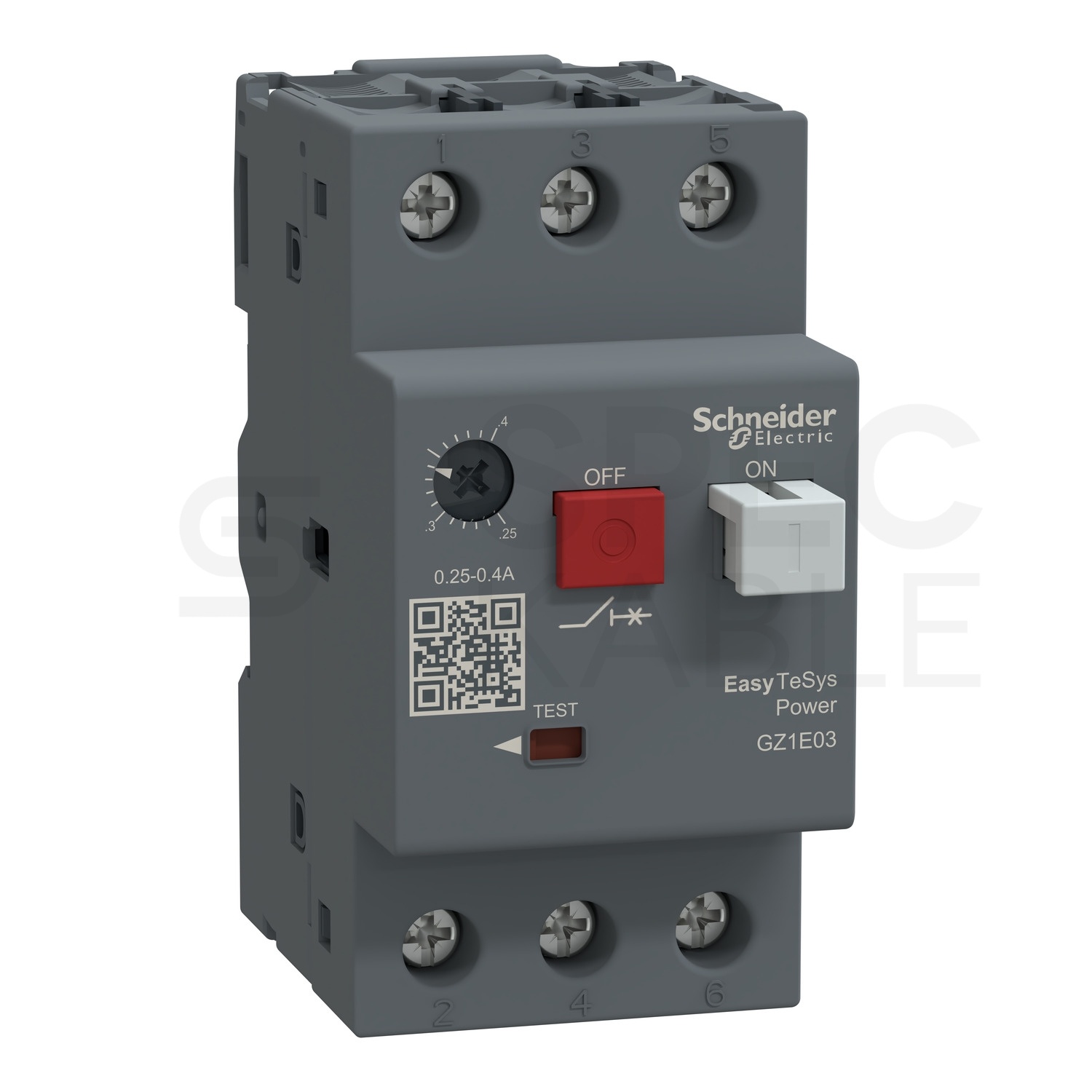

Wyłącznik silnikowy napęd przyciskowy 0,09kW 0,25-0,4A 3P GZ1E EasyPact Schneider

Wyłącznik silnikowy napęd przyciskowy 0,09kW 0,25-0,4A 3P

Schneider GZ1 E

Wyłączniki silnikowe przyciskowe są elektromechanicznymi urządzeniami ochronnymi dla obwodu głównego. Są one wykorzystywane głównie do ręcznego wyłączania oraz włączania silników i zabezpieczają je przed skutkami zwarć i zanikiem fazy.

Ochrona przy użyciu wyłączników silnikowych pozwala oszczędzić koszty, przestrzeń i zapewnia szybką reakcję na zwarcie, poprzez wyłączenie obwodu w milisekundach.

Wyłączniki silnikowe mogą być łączone z szeroką gamą akcesoriów, w celu prawidłowej pracy ze stycznikami i przekaźnikami przeciążeniowymi.

Najważniejsze funkcje:

• Nowoczesny wygląd i styl wszystkich maszyn
• Szeroki zakres GZ1: termiczno-magnetyczny
• Łatwiejsza instalacja i obsługa za pomocą standardowych śrub
• Cyfrowa dokumentacja techniczna dostępna dla klienta
• Przewodnik konserwacji w ramach rozwiązania EcoStruxureTM Facility Expect

Dane techniczne:

• Producent: Schneider
• Gama produktów: Easy TeSys Power
• Typ produktu lub komponentu: Wyłącznik
• Skrócona nazwa urządzenia: GZ1E
• Zastosowanie urządzenia: Silnik
• Technologia wyzwalacza: Termomagnetyczny
• Funkcja izolacyjna: Tak zgodnie z IEC 60947-1
• Kolor: Szary (RAL 7011)
• Zakres nastaw zabezpieczenia cieplnego: 0,25…0,4 A

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

Parametry uzupełniające:

• Opis biegunów: 3P
• Rodzaj sieci: Prąd przemienny (AC)
• Kategoria użytkowania: AC-3
• Częstotliwość sieciowa: 50/60 Hz zgodnie z IEC 60947-2
• Sposób montażu: Przez wkręty, przez zapinki
• Podstawa montażowa: Szyna
• Miejsce montażu: Każda pozycja
• Typ sterowania: Przycisk
• Zakres nastaw zabezpieczenia cieplnego: 0,25…0,4 A
• Prąd wyzwalania magnetycznego: 5 A
• [Ue] Znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Znamionowe napięcie izolacji [Ui]: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-2
• Strata mocy: 2,5 W (na biegun)
• Trwałość mechaniczna: 100000 cykli
• Trwałość elektryczna: 100000 cykli dla AC-3
• Maksymalny zakres: 25 cykli/h
• Wysokość: 89 mm
• Szerokość: 44,5 mm
• Głębokość: 78 mm
• Masa produktu: 0,26 kg

Środowisko pracy:

• Normy: IEC 60947-2, IEC 60947-4
• Działanie ochronne: TH
• Stopień ochrony IP: IP20 zgodnie z IEC 60529
• Temperatura otoczenia dla pracy: -20…60 °C
• Temperatura otoczenia dla przechowywania: -40…80 °C
• Odporność ogniowa: 960 °C zgodnie z IEC 60695-2-1
• Wysokość pracy (w metrach nad poziomem morza): 2000 m

Zdolność wyłączania:

• Icu: >= 100 kA w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Icu: >= 100 kA w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Icu: >= 100 kA w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Icu: >= 100 kA w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Icu: >= 100 kA w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2

[Ics] Znamionowy prąd wyłączalny eksploatacyjny:

• 100 % w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• 100 % w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• 100 % w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• 100 % w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• 100 % w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2

Przyłącza - zaciski:

• Zaciski śrubowe 2 1…6 mm² - stały kabel
• Zaciski śrubowe 2 1,5…6 mm² - elastyczny kabel bez końcówki kablowej
• Zaciski śrubowe 2 1…4 mm² - elastyczny kabel z końcówką kablową
