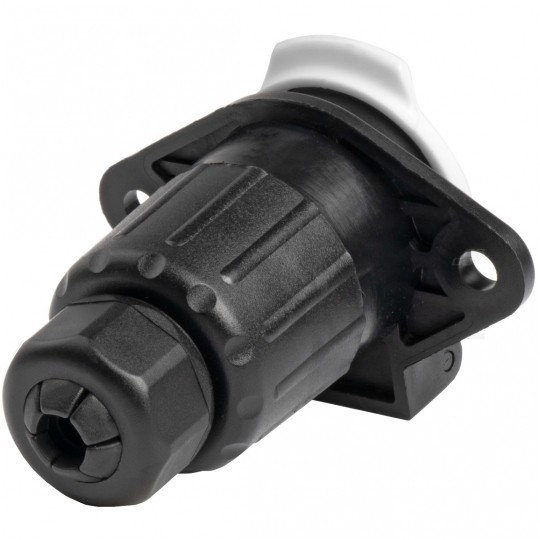

Gniazdo naczepowe typu S (białe) 7-pin 24V plastikowe

Gniazdo naczepowe plastikowe 7-pin typu S 24V

Uniwersalne gniazdo 7-pinowe typu S przeznaczone do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich.

Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).

Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach. Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.

Najważniejsze cechy:

• Uniwersalne, pasuje do każdego typu naczepy / przyczepy
• Konstrukcja umożliwia łatwy montaż i demontaż

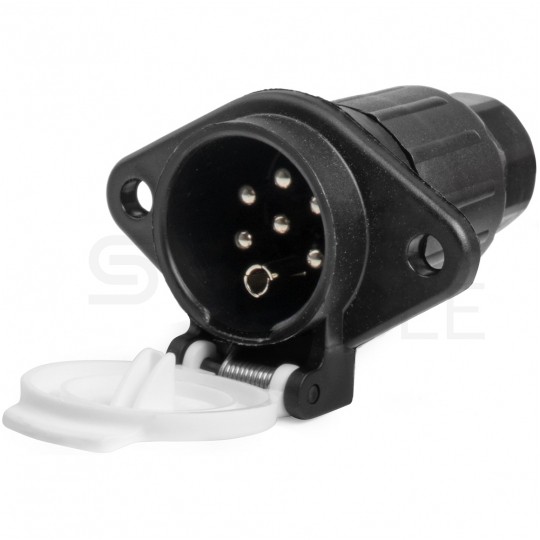

• Zamykane na klapkę chroniącą przed przypadkowym otwarciem i zalaniem w przypadku, gdy przewód nie jest podłączony
• Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne metalowa obudowa
• Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
• Gumowa osłona zabezpieczająca wnętrze przed zabrudzeniami (nakładana na tył obudowy)
• Wprowadzenie przewodu od tyłu gniazda przez otwór umieszczony w osłonie
• Posiada dwa otwory montażowe

Dane techniczne:

• Producent: AMIO
• Symbol: 03223
• Rodzaj: gniazdo naczepowe 7-pin typu S
• Napięcie: 24V
• Złącze: gniazdo 7-pin typu S, złącze męskie bez bolca (białe)
• Obudowa: plastik
• Połączenie: skręcane
• Otwory montażowe: 2
• Max średnica przewodu (gumowa osłona): 10,3 mm
• Kolor: czarne
• Długość całkowita: 85 mm
• Średnica złącza: 45 mm
• Rozstaw otworów montażowych: 75 mm
• Waga: 180 g

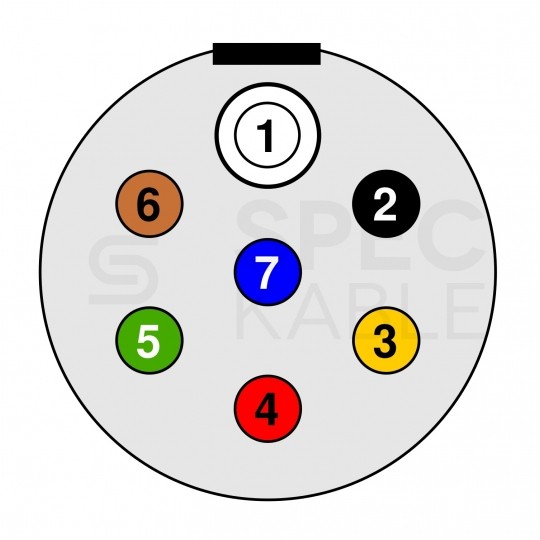

Schemat 7-pinowego złącza 24V typu S:

• Biegun 1 (31) - Funkcja: masa - Przewód: biały
• Biegun 2 - Funkcja: Wskazanie błędu ABS / Bez przyporządkowania - Przewód: czarny
• Biegun 3 - Funkcja: światła cofania - Przewód: żółty
• Biegun 4 (30) - Funkcja: zasilanie ciągłe (stałe napięcie 24V) - Przewód: czerwony
• Biegun 5 - Funkcja: sterowanie przez masę - Przewód: zielony
• Biegun 6 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód: brązowy
• Biegun 7 - Funkcja: światła przeciwmgielne - Przewód: niebieski

Zastosowanie produktów marki AMiO:

• przyczepy i przyczepki transportowe
• lawety
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny
