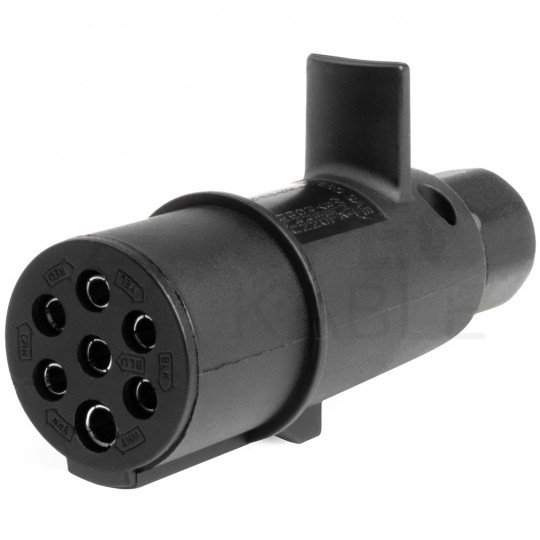

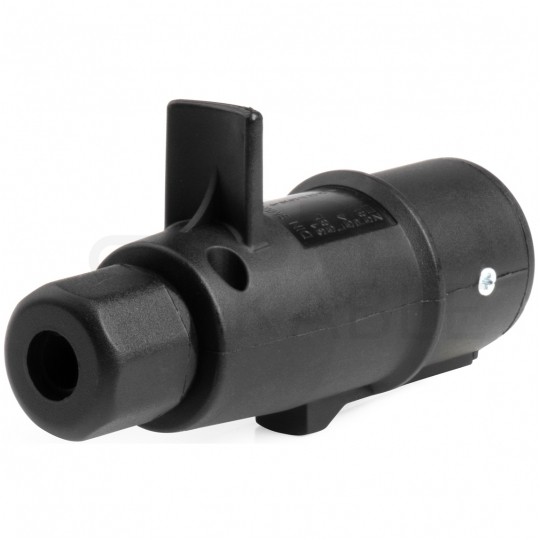

Wtyczka naczepowa typu N (czarna) 7-pin 24V plastikowa na kabel AMIO

Wtyczka naczepowa typu N (czarna) 7-pin 24V plastikowa na kabel AMIO

Uniwersalna wtyczka 7-pinowa typu N przeznaczona do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich.

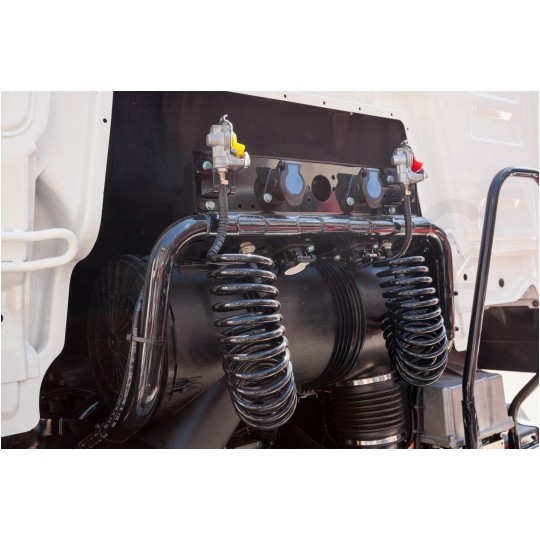

Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).

Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach.

Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.

Najważniejsze cechy:

• Uniwersalna, pasuje do każdego typu naczepy / przyczepy
• Łatwy i szybki montaż na kablu samochodowym
• Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne obudowa z twardego tworzywa sztucznego
• Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
• Konfiguracja styków uniemożliwia pomylenie złączy N i S
• Wprowadzenie przewodu poprzez skręcaną dławnicę
• Gruba uszczelka chroniącą wnętrze przed zabrudzeniami
• Graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych

Dane techniczne:

• Producent: AMIO
• Symbol: 03222
• Rodzaj: wtyczka naczepowa 7-pin typu N na kabel
• Napięcie: 24V
• Złącze: wtyk 7-pin typu N, złącze żeńskie bez bolca (czarne)
• Obudowa: solidne tworzywo sztuczne
• Połączenie: skręcane
• Max średnica przewodu: 9,1 mm
• Kolor: czarny
• Długość wtyczki: 110 mm
• Średnica złącza: 37 mm
• Waga: 120 g

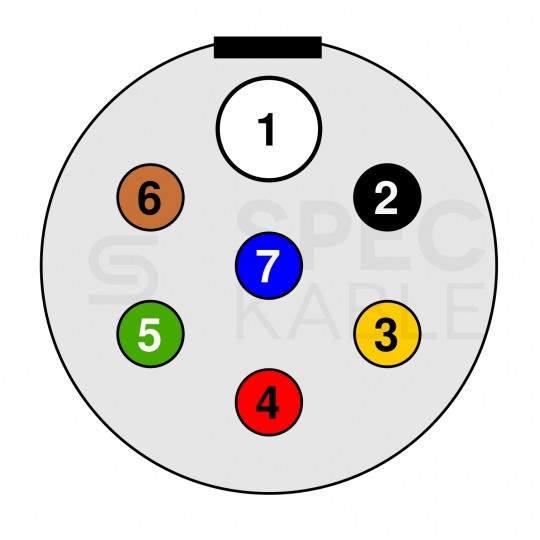

Schemat 7-pinowego złącza 24V typu N:

• Biegun 1 (31) - Funkcja: masa - Przewód: biały
• Biegun 2 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
• Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
• Biegun 4 (54) - Funkcja: światła hamowania - Przewód: czerwony
• Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
• Biegun 6 (58R) - Funkcja: światła pozycyjne prawe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
• Biegun 7 - Funkcja: Kontrola hamulca przyczepy - Przewód: niebieski
