Analizator jakości zasilania PQM-707 z 4 szt. cęgów F-3 WMPLPQM707 SONEL PQM-707

Analizator jakości zasilania PQM-707 z 4 szt. cęgów F-3

SONEL PQM-707

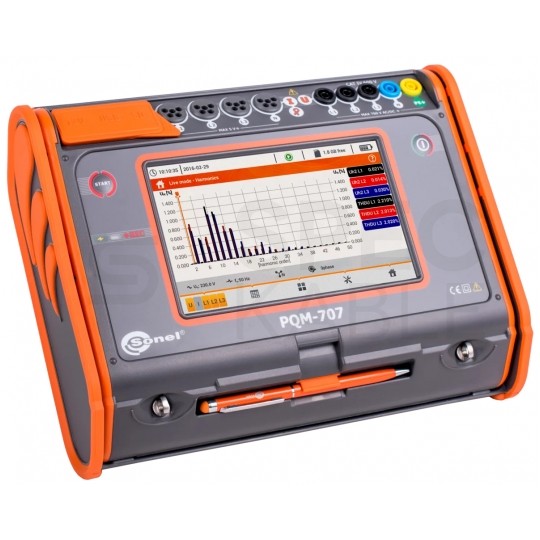

PQM-707 to zaawansowany analizator jakości zasilania, umożliwiający pomiar, analizę i rejestrację parametrów sieci elektroenergetycznych w klasie S zgodnie z normą IEC 61000-4-30.

Urządzenie wyposażone jest w 7-calowy ekran dotykowy, akumulator litowo-jonowy oraz wymienną kartę pamięci, co zapewnia intuicyjną obsługę, mobilność i nieograniczone możliwości zapisu danych.

Dzięki współpracy z oprogramowaniem Sonel Analiza, użytkownik może tworzyć szczegółowe raporty zgodne z międzynarodowymi standardami i analizować parametry, takie jak harmoniczne, moce czy wskaźniki zniekształceń.

Najważniejsze funkcje:

• 7“ ekran dotykowy – ergonomiczny i intuicyjny graficzny interfejs użytkownika.
• Ponad 10 lat rejestracji danych.
• Kategoria pomiarowa CAT IV 600 V – wysokie bezpieczeństwo.
• Wszystkie parametry zgodnie z klasą S – wysoka dokładność pomiarów.
• Akumulator litowo-jonowy – większa mobilność.
• Zasilanie z analizowanej sieci – pewność pomiarów.
• Wymienna karta pamięci – zapis danych bez ograniczeń.
• Szybka konfiguracja i raportowanie – łatwość użytkowania.
• Współpraca z oprogramowaniem Sonel Analiza – rozszerzona analiza danych.

Mierzone parametry:

• Prąd rozruchu.
• Sprawność inwertera.
• Napięcia L1, L2, L3, N, PE (pięć wejść pomiarowych) – wartości średnie, minimalne i maksymalne w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi.
• Prądy L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne i maksymalne, pomiar prądu w zakresie do 6 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi.
• Współczynniki szczytu dla prądu (CFI) i napięcia (CFU).
• Częstotliwość w zakresie 40...70 Hz.
• Moc czynna (P), bierna (Q), odkształceń (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna).
• Energia czynna (EP), bierna (EQ), pozorna (ES).
• Współczynnik mocy (Power Factor), cosφ, tgφ.
• Harmoniczne do 50-tej w napięciu i prądzie, współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
• Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS1/2 okresu.
• Kalkulator taryf energii....i wiele więcej.
• Wszystkie parametry rejestrowane zgodnie z klasą S normy IEC 61000-4-30.

Dane techniczne:

• Producent: Sonel
• Typ: Analizator jakości zasilania
• Model: PQM-707

Pomiar napięcia i prądu przemiennego (TRMS)

• Napięcie: 0,0…760,0 V, dokładność ±0,5% Unom
• Prąd: zależny od cęgów, dokładność ±0,2% Inom

Częstotliwość

• Zakres: 40,00...70,00 Hz
• Rozdzielczość: 0,01 Hz
• Dokładność: ±0,05 Hz

Pomiar mocy i energii (czynna, bierna, pozorna)

• Zakres i dokładność zależne od konfiguracji (przekładniki, cęgi)
• Rozdzielczość: 4 cyfry znaczące

Harmoniczne i THD (Całkowite zniekształcenia harmoniczne)

• Zakres: DC, 1...50
• Napięcie: ±0,15% Unom (<3% Unom), ±5% (≥3% Unom)
• Prąd: ±0,5% Inom (<10% Inom), ±5% (≥10% Inom)
• THD: 0,0...100,0%, dokładność ±5%

Współczynniki mocy i szczytu

• cosφ i PF: 0,00...1,00, dokładność ±0,03tgφ: 0,00...10,00
• Współczynnik szczytu: napięcie (1,00…10,00), prąd (1,00…10,00), dokładność ±5%

Wskaźniki asymetrii i migotania światła (flicker)

• Asymetria: 0,0...10,0%, dokładność ±0,15%
• Flicker: 0,40...10,00, dokładność ±10%

Pomiar prądu rozruchu

• Zakres: zależny od cęgów
• Dokładność: ±4%(*Dokładność zależna od zastosowanych cęgów i konfiguracji)

W zestawie:

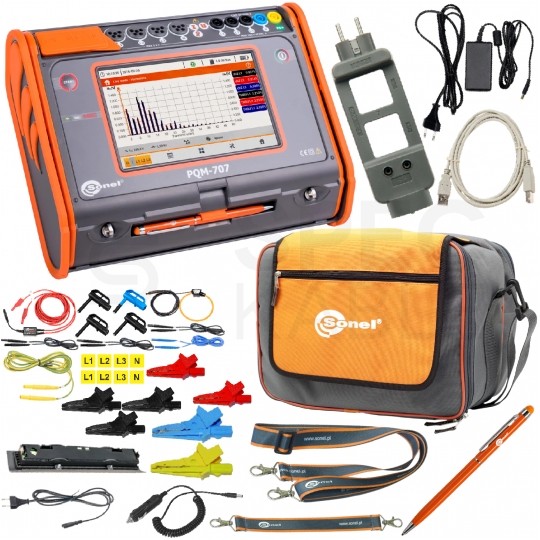

W skład standardowego kompletu dostarczanego przez producenta wchodzą:

• 1x Analizator jakości zasilania PQM-707
• 3x krokodylek czarny, 1 kV, 20 A
• 2x krokodylek czerwony, 1 kV, 20 A
• 1x krokodylek niebieski, 1 kV, 20 A
• 1x krokodylek żółty, 1 kV, 20 A

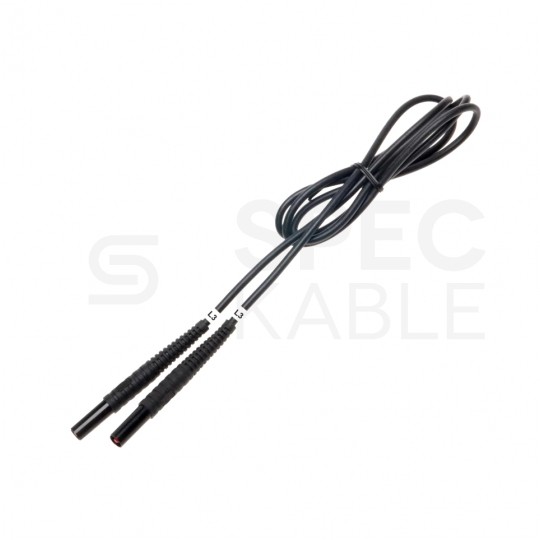

• 3x przewód 2,2 m czarny, 1 kV (wtyki bananowe): L1, L2, L3
• 1x przewód 2,2 m niebieski, 1 kV (wtyki bananowe)
• 1x przewód 2,2 m żółto-zielony, 1 kV (wtyki bananowe)
• 4x cęgi elastyczne F-3A (Ø 120 mm), 3 kA
• 1x Rozdzielacz fazy AC-16
• 1x Adapter magnetyczny – komplet (4 sztuki)
• 1x Akumulator Li-Ion 11,1 V, 3,4 Ah
• 1x Zasilacz Z-7
• 1x Adapter zasilania AZ-2 (wtyk IEC C7/bananki)
• 1x Przewód do zasilania 230 V (wtyk IEC C7)
• 1x Przewód do ładowania akumulatora z gniazda samochodowego 12 V

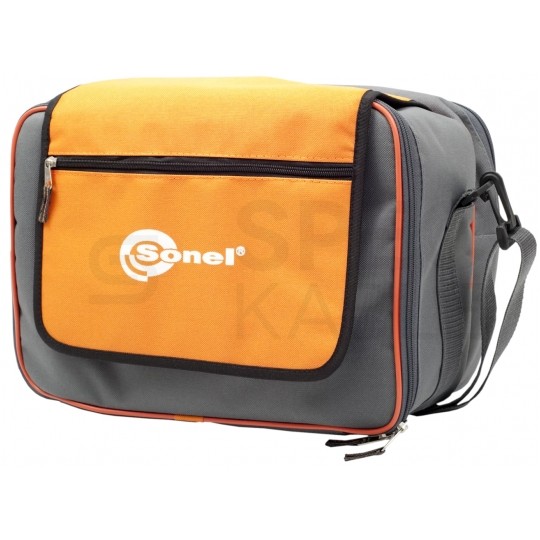

• 1x Futerał L-4
• 1x Szelki do miernika (typ L-2)
• 1x Przewód transmisyjny (wtyki USB)
• 1x Program Sonel Analiza do analizatorów PQM
• 1x Długopis do ekranów dotykowych

Obsługiwane typy sieci:

• O częstotliwości znamionowej 50/60 Hz
• O napięciach znamionowych: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V
• Prądu stałego

O układzie:

• jednofazowym
• dwufazowym z przewodem neutralnym
• trójfazowym – gwiazda z i bez przewodu neutralnego
• trójfazowym – trójkąt
• trójfazowym – gwiazda bez przewodu neutralnego w układzie Arona
• trójfazowym – trójkąt w układzie Arona
• z przekładnikami napięciowymi i prądowymi

Możliwości

PQM-707 to autonomiczny miernik umożliwiający wszechstronny pomiar, analizę oraz rejestrację parametrów w sieciach elektroenergetycznych (DC i 50/60 Hz).

Wszystkie pomiary są realizowane w klasie S zgodnie z normą IEC 61000-4-30, co gwarantuje wysoką dokładność. 7-calowy, kolorowy ekran dotykowy - największy w tej klasie analizatorów! - zapewnia intuicyjną i ergonomiczną obsługę.

Dzięki wbudowanej baterii litowo-jonowej przyrząd pozwala na wydajną pracę bez konieczności podłączania zewnętrznego zasilacza sieciowego.

Prezentacja danych

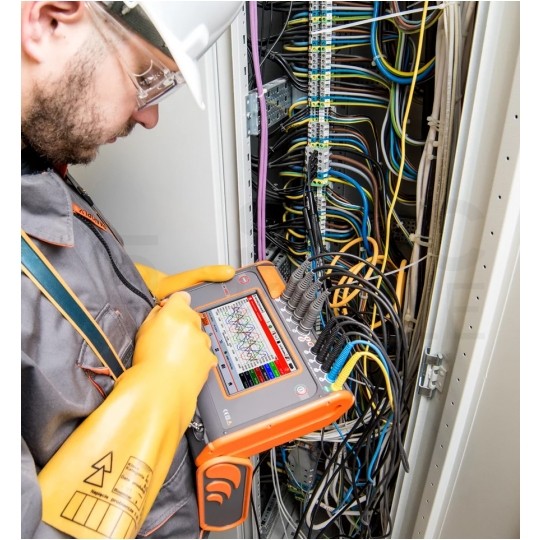

Analizator wyposażony jest w kolorowy ekran dotykowy. Rozdzielczość 800 x 480 pikseli zapewnia zarówno wysoki komfort interakcji z interfejsem, jak i czytelność wyników pomiarowych. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Trwała i praktyczna obudowa

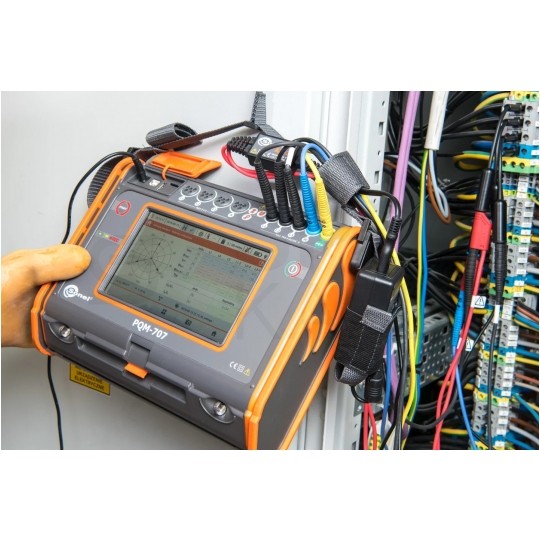

Obudowa została zaprojektowana tak, aby zapewnić łatwy dostęp do ekranu dotykowego oraz wszystkich gniazd pomiarowych i komunikacyjnych.

Odsuwana pokrywa chroni wyświetlacz przed uszkodzeniami mechanicznymi. Dzięki stopniowi ochrony IP51 przyrząd można użytkować w trudnych warunkach – niestraszny mu jest kurzem ani rozpryski wody.

Obszary zastosowań

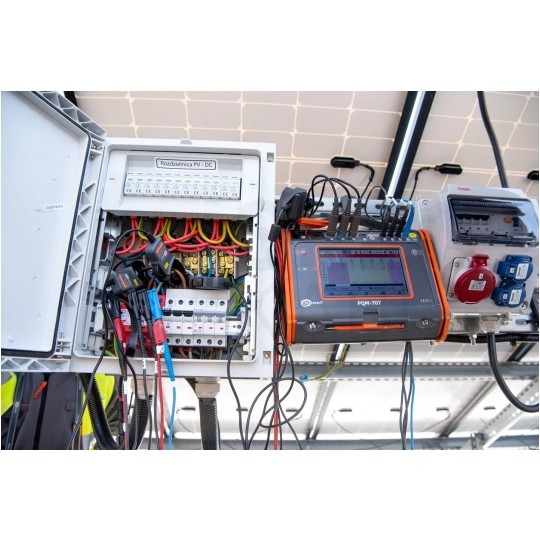

Analizator skierowany jest do bardzo szerokiej grupy użytkowników, w szczególności do służb utrzymania ruchu. Dzięki mobilności i autonomii pozwala na diagnozę problemów związanych z zasilaniem.

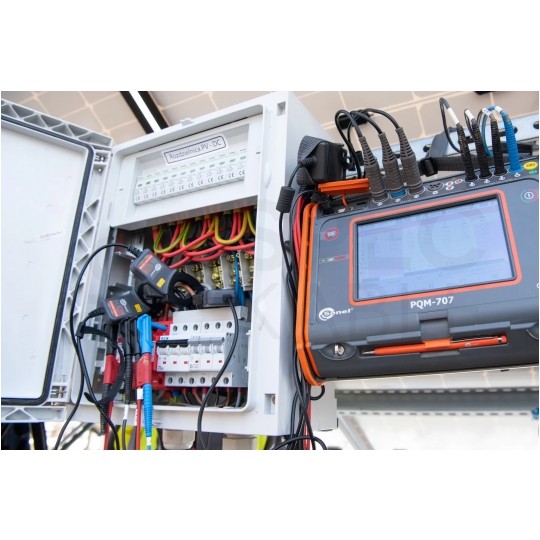

Znajduje zastosowanie w praktycznie wszystkich rodzajach sieci o napięciu znamionowym od 54 V do 760 V – zarówno bezpośrednio, jak i pośrednio, za przekładnikami.

PQM-707 może być używany w energetyce zawodowej i zakładach przemysłowych, ale też w firmach i instytucjach, które świadczą usługi skupione na analizie sieci.

Sonel Analiza

Program Sonel Analiza to aplikacja wspierająca pracę z analizatorami PQM, umożliwiająca konfigurację urządzeń, odczyt danych i podgląd parametrów sieci w czasie rzeczywistym.

Program pozwala na analizę danych w odniesieniu do norm, takich jak PN-EN 50160, z generowaniem raportów oraz prezentacją wyników w formie tabel, wykresów i analiz harmonicznych.

Dodatkowo, oferuje obsługę wielu analizatorów, aktualizacje online i możliwość tworzenia raportów zgodnych z międzynarodowymi standardami jakości energii.

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.

Posiadają oni rekomendację Stowarzyszenia Elektryków Polskich (SEP) w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych. Wysoka jakość wyrobów Sonel została wielokrotnie doceniona i wyróżniona na międzynarodowych targach elektrotechnicznych.
