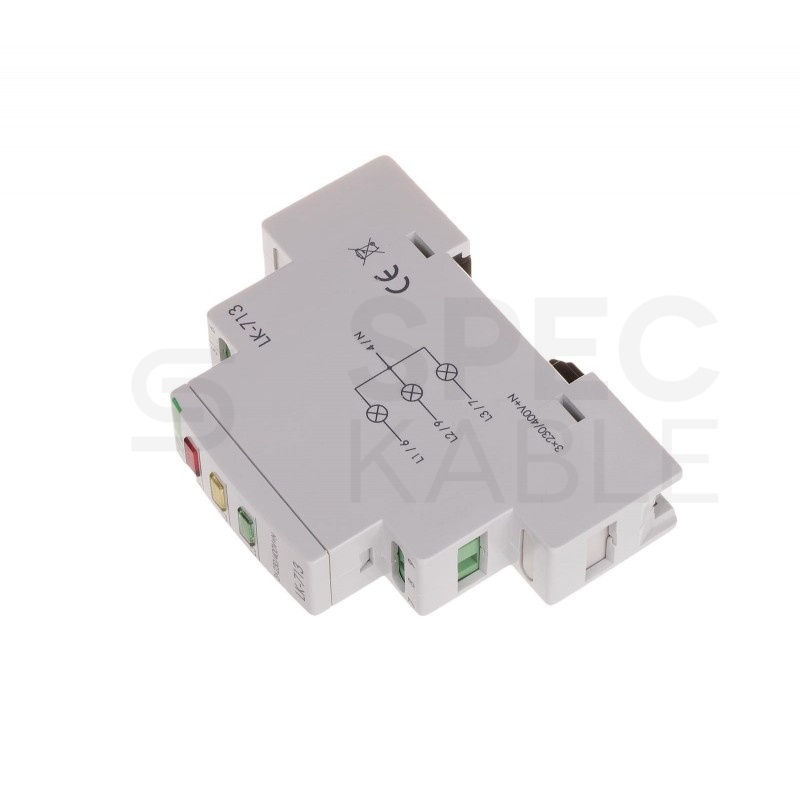

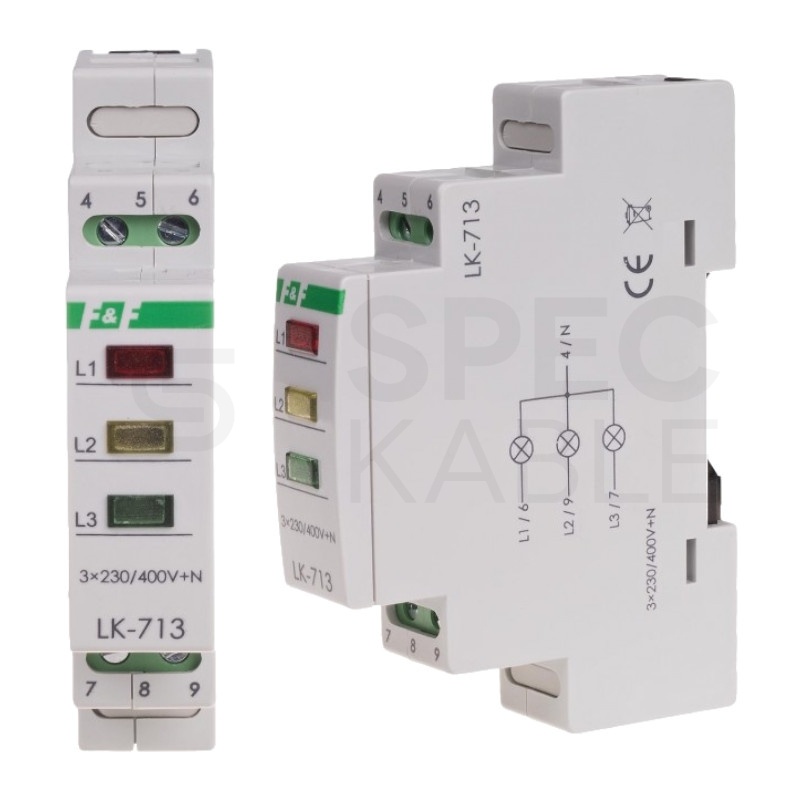

F&F Lampka modułowa sygnalizacyjna (kontrolna) LED 3x Zielona 3-fazowa 230/400V AC/DC

LAMPKA KONTROLNA MODUŁOWA Z ZABEZPIECZENIEM 3x LED ZIELONE F&F

Moduł sygnalizacyjny LED | F&F LK-713G

Lampka sygnalizacyjna służy do optycznej sygnalizacji obecności napięcia w poszczególnych fazach sieci trójfazowej.

Dzięki trzem diodom LED – 3x zielony – uzyskana zostaje precyzyjna optyczna sygnalizacja napięcia w poszczególnych fazach sieci, o napięciu 3 × 230 V+N.

Przeznaczona do montażu na szynie 35 mm.

Działanie

Obecność napięcia w fazie sygnalizowania jest świeceniem odpowiedniej diody LED włączonej w obwód tej fazy.

W przypadku, gdy przed punktem podłączenia lampki do sieci zainstalowany jest bezpiecznik nadprądowy równy lub większy niż 25 A obwód podłączenia lampki należy doubezpieczyć bezpiecznikiem nie większym niż 6 A.

Dane techniczne

• Producent: F&F
• Kod producenta: LK-713G
• Napięcie zasilania: 3 × 230 V+N
• Kontrola zasilania: 3 × LED (8×4 mm)
• Kolory LED: 3 x zielona
• Prąd znamionowy: 1.7 mA
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0.4 Nm
• Pobór mocy: 1.1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Montaż:

1. Sprawdzić kolejność faz.
2. Odłączyć zasilanie.
3. Zamocować lampkę na szynie.
4. Podłączyć wg schematu.

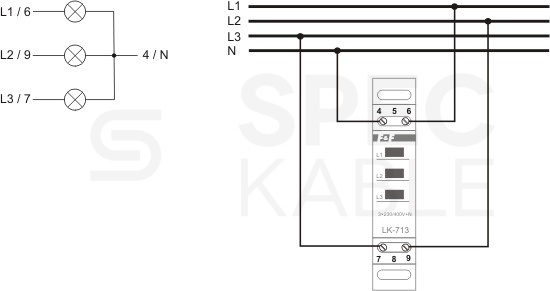

Schemat podłączenia:
