Opis produktu:
Zastosowanie:

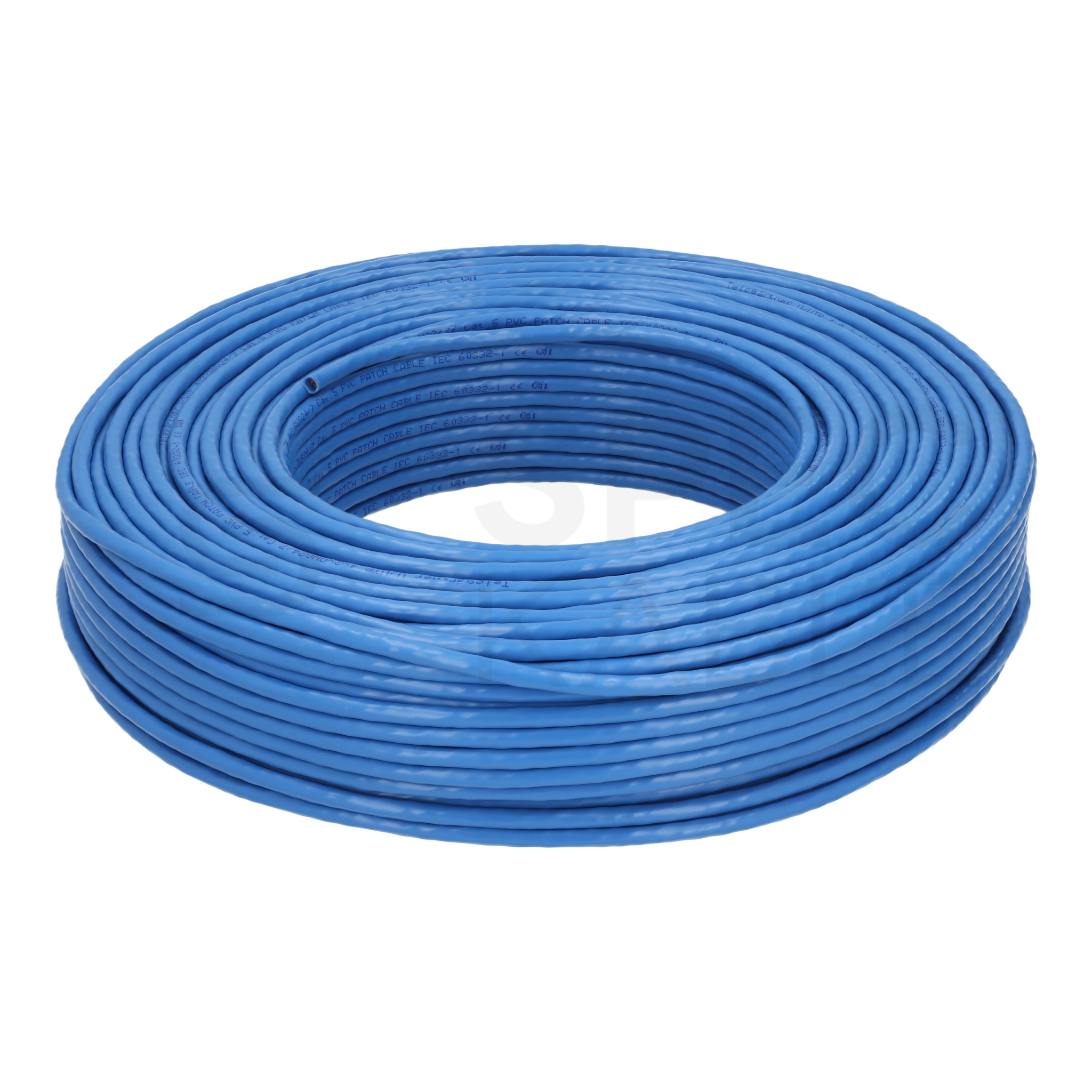

Kable przyłączeniowy (patch cable), przewidziany jest do pracy w sieciach komputerowych multimedialnych ( transmisja danych, głosu i obrazu telewizyjnego o wysokiej rozdzielczości - HDTV ), z okablowaniem strukturalnym budynków włącznie, w sieciach przemysłowych i innych sieciach dedykowanych, odpornych na zakłócenia elektromagnetyczne. Kable nadają się do stosowania wewnątrz budynków. Tory kabli karegorii 5e przewidziane są do pracy przy częstotliwościach do 100MHz, z przepływnością binarną do 1Gb/s.
Normy i standardy:
DIN EN 50173-1; EN 50288-3-2; ISO/IEC 11801; IEC 61156-6; EIA/TIA 568-C.2
IEC 60332-1; UL 1581 FT2 (horizontal flame test)
O producencie:
Niemiecka firma TELEGÄRTNER to producent najwyższej jakości podzespołów do sieci, opartych na skrętce miedzianej oraz światłowodach, profesjonalnych złączy telekomunikacyjnych wysokiej częstotliwości oraz kabli telekomunikacyjnych i sieciowych.
CHARAKTERYSTYKA TECHNICZNA | |

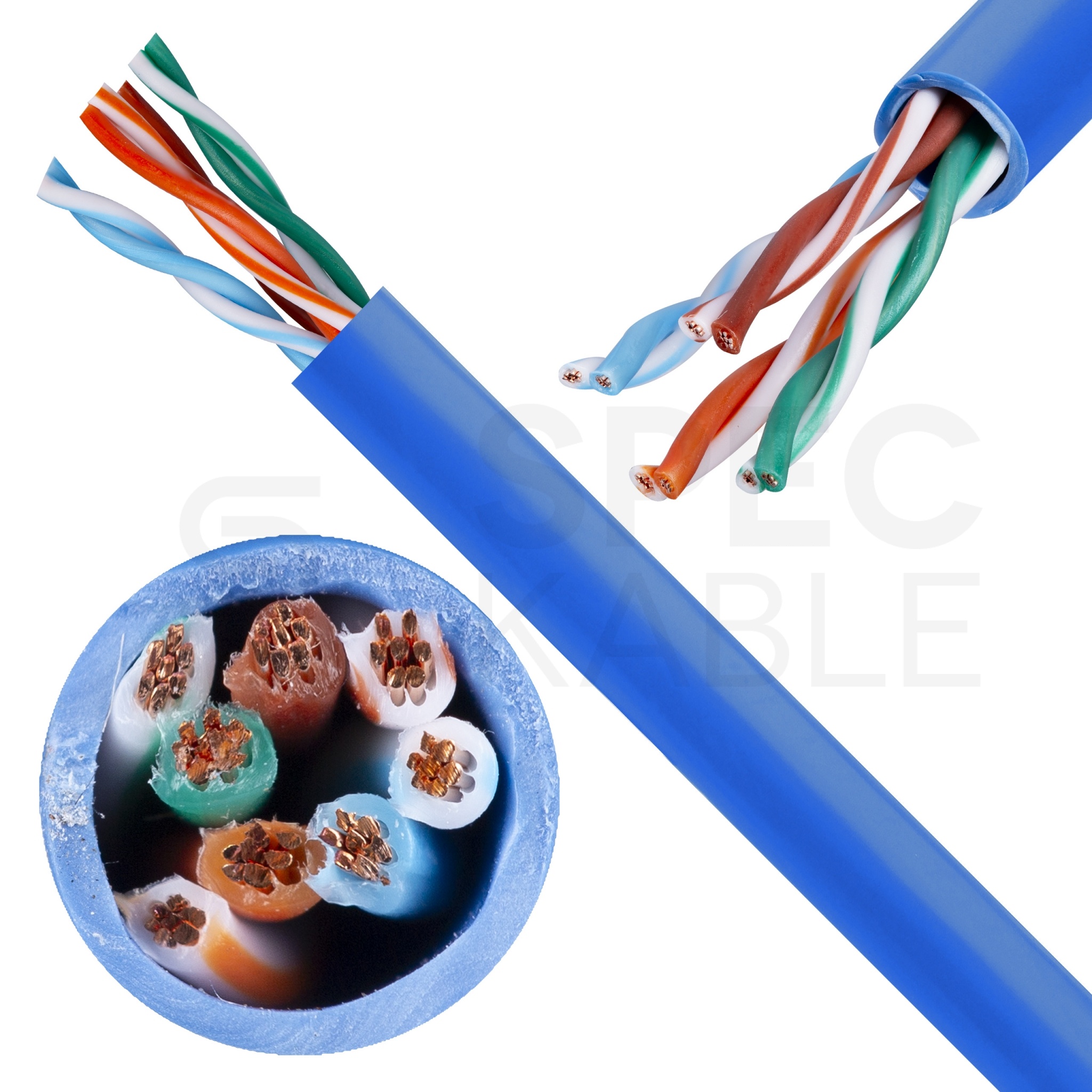

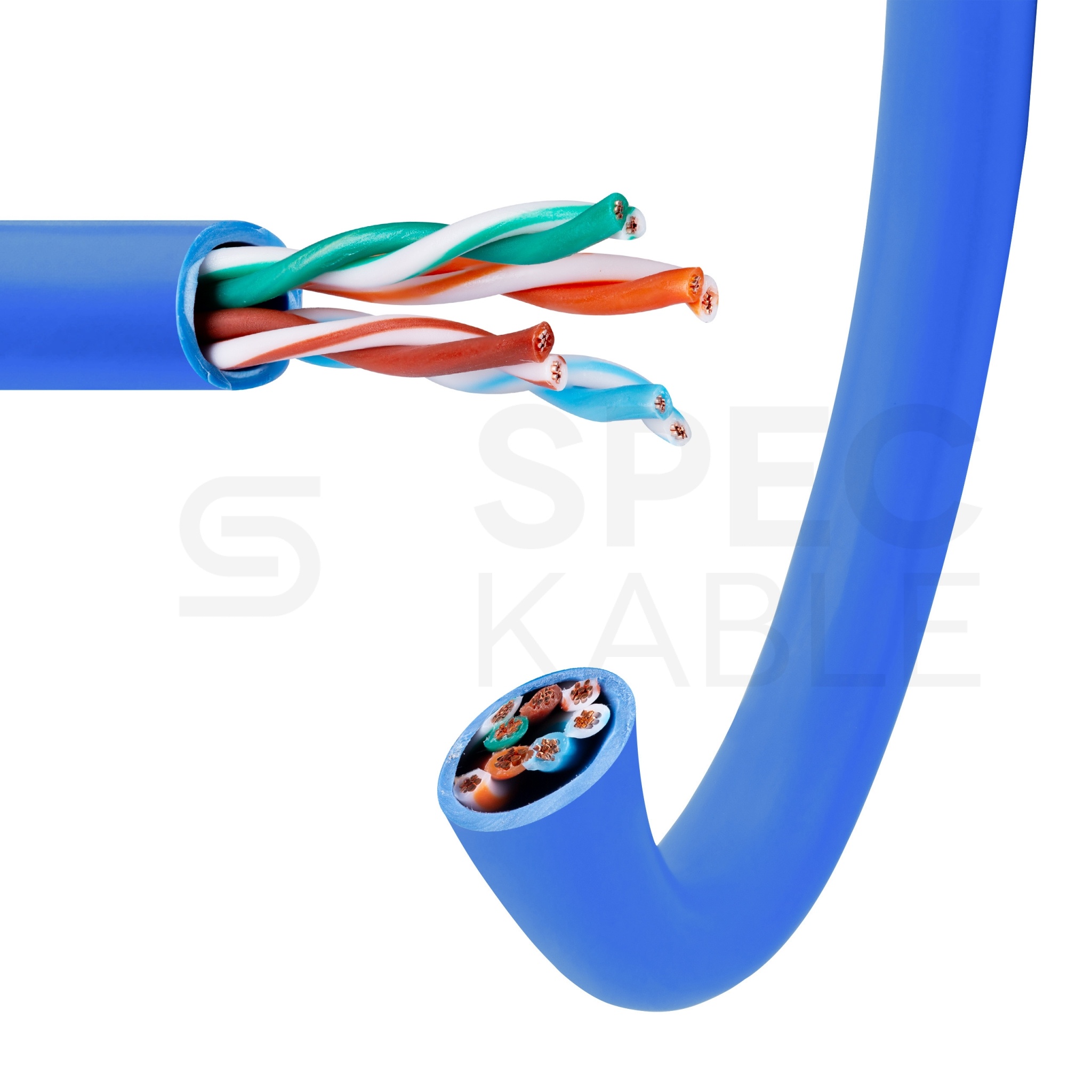

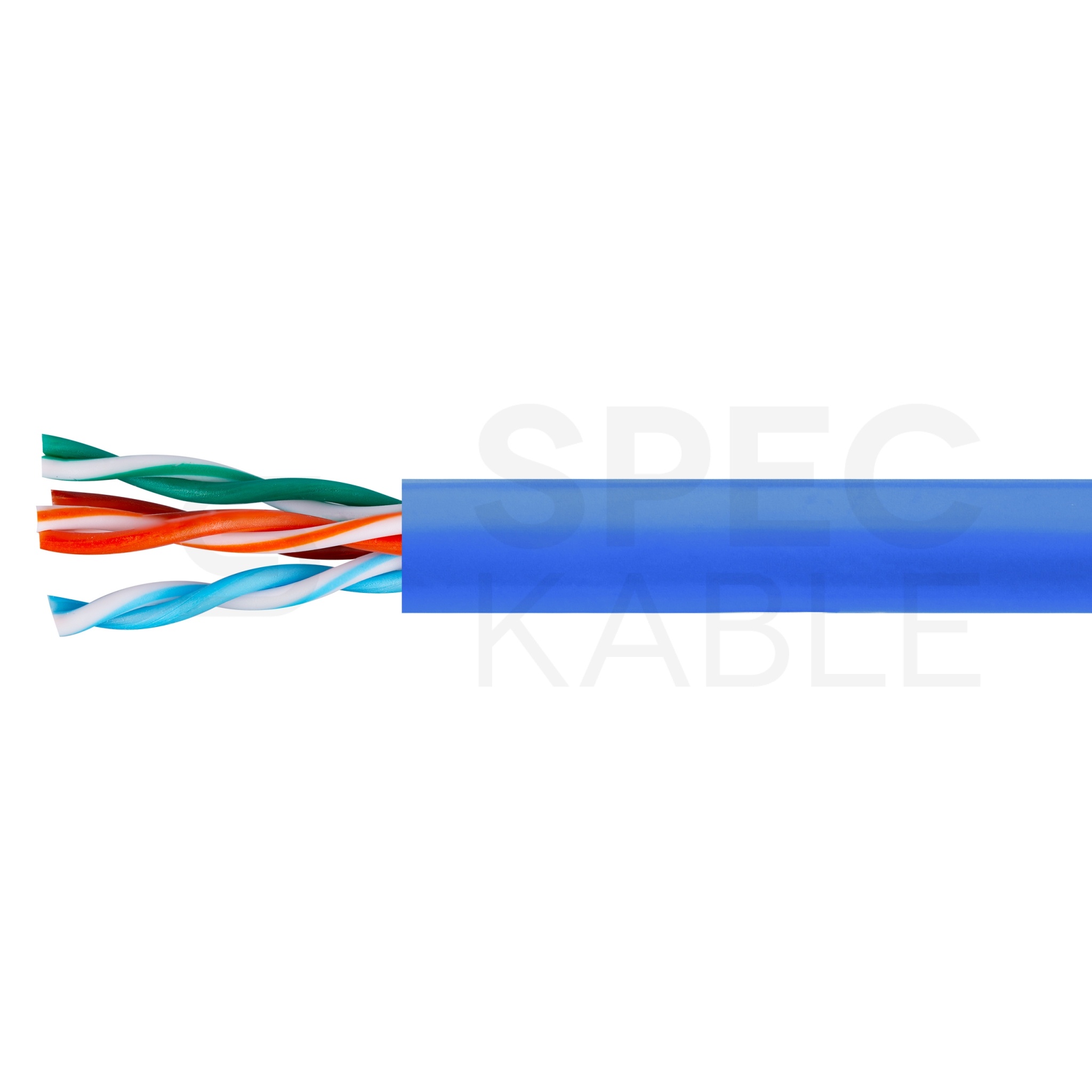

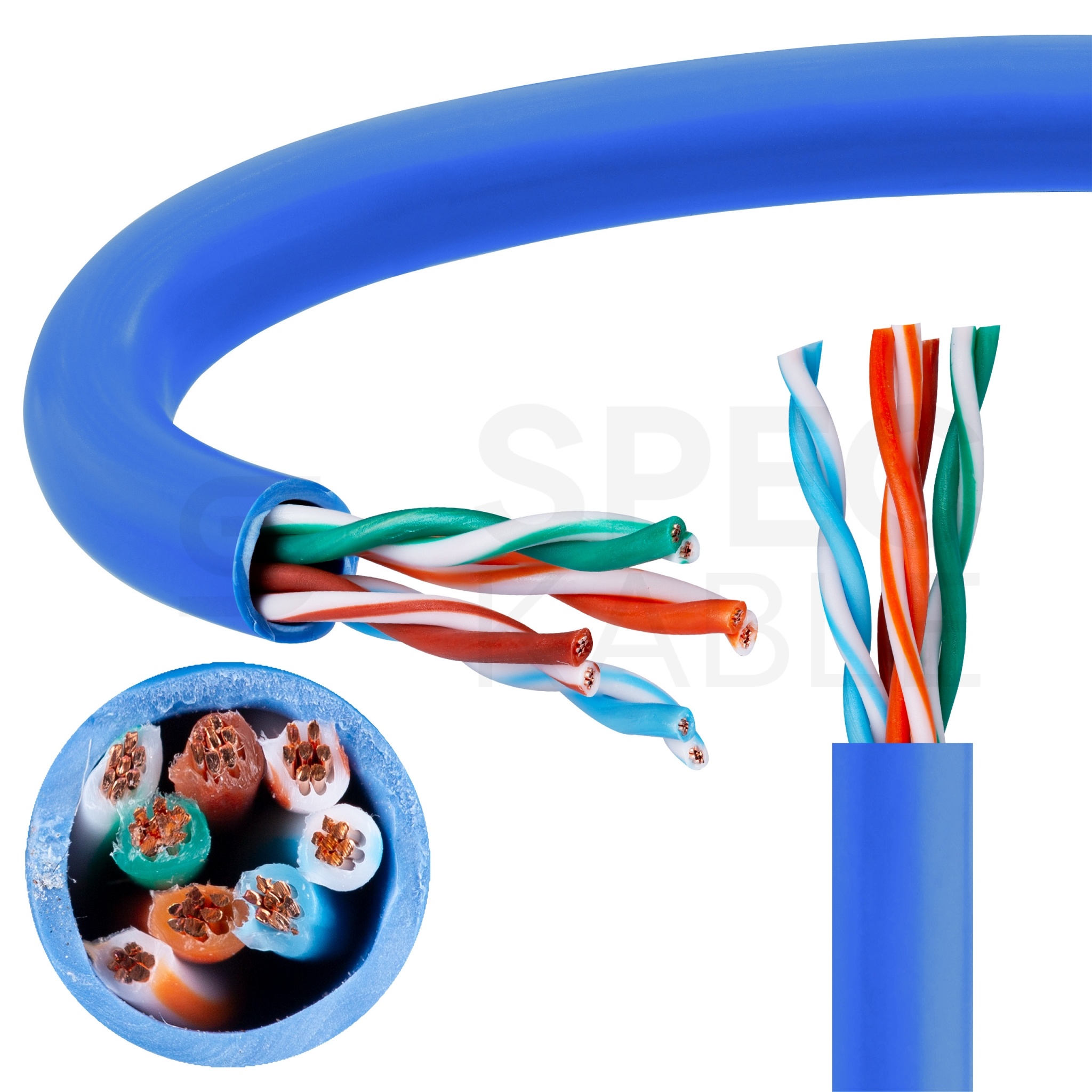

Rodzaj kabla: | U/UTP |
Kategoria: | 5e |
Częstotliwość: | 100 MHz |
Przepustowość: | 1 Gb/s |
Przekrój: | 4 x 2 x 0,58 (24/7 AWG) |
Żyły: | miedziane, wielodrutowe o łącznej średnicy 0,58 mm (24/7 AWG) |
Izolacja: | polietylen PE (Ø 0,95 mm) |

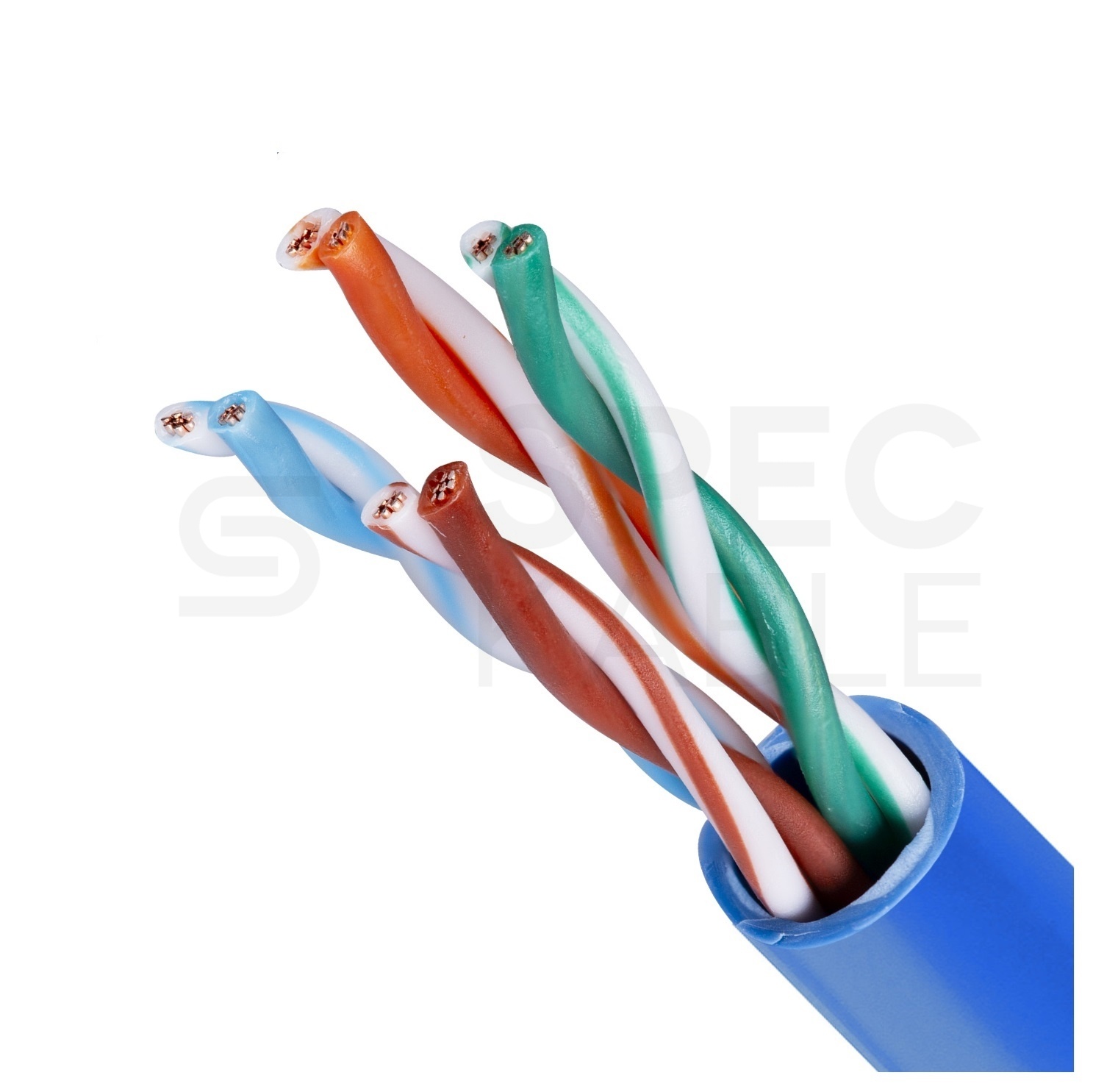

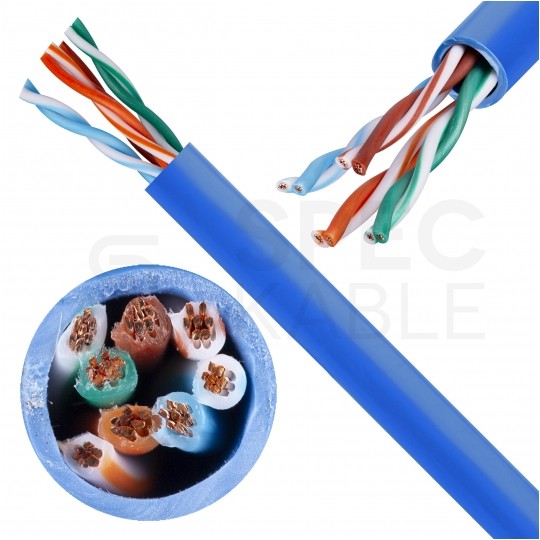

Kolory izolacji żył: | zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym |

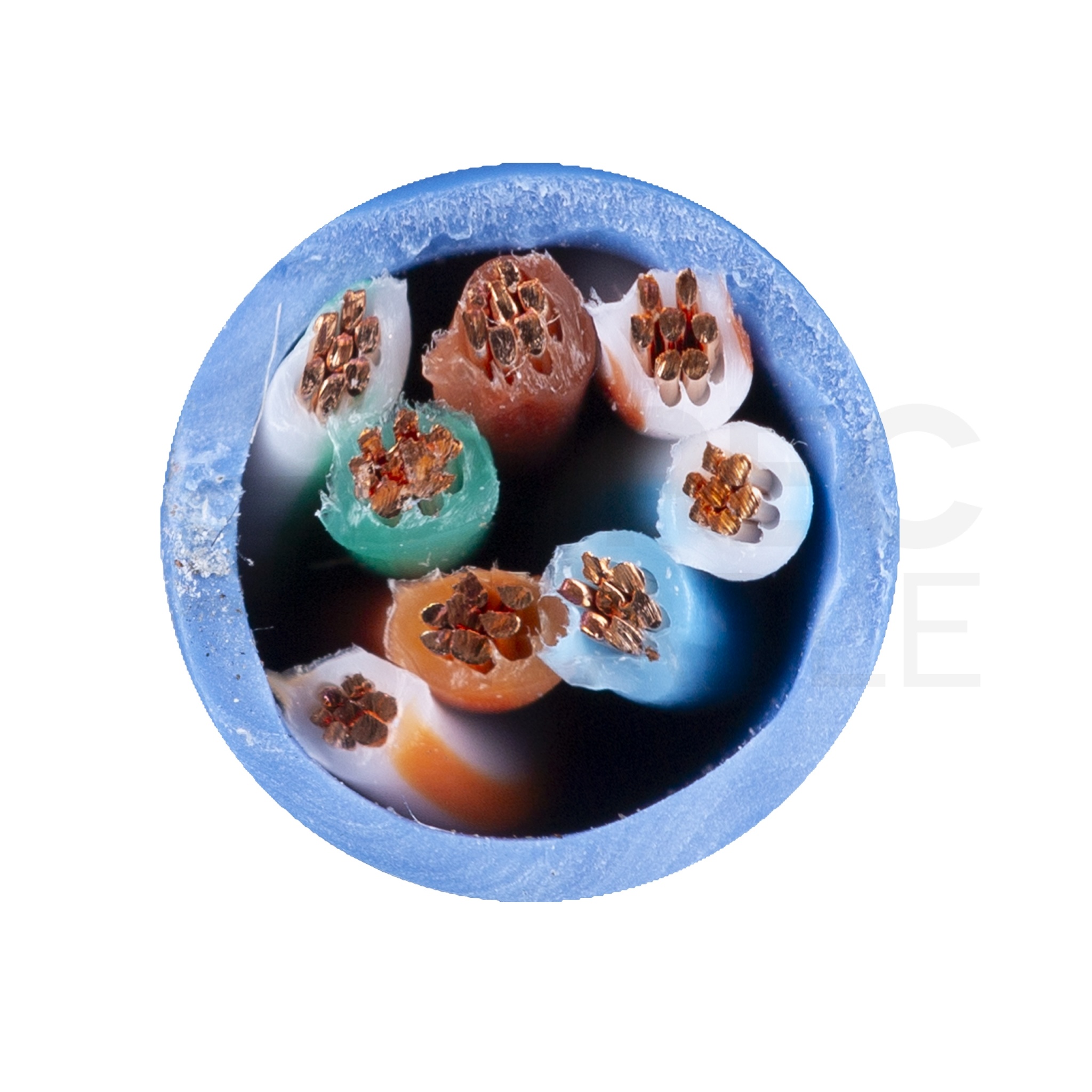

Ośrodek: | cztery pary żył skręcone w ośrodek |
Ekranowanie: | brak |
Typ ekranu: | - |
Powłoka: | polwinit PVC |
Kolor powłoki: | niebieski (RAL 5015) |
Zastosowanie: | Obszary robocze i kable krosowe |
WŁAŚCIWOŚCI MECHANICZNE | |
Promień zgięcia: | podczas instalacji: ≥ 40 mm |
Max. siła ciągnienia: | 60 N |
Średnica zewnętrzna: | 5,4 mm |
Waga kabla / km: | 32,61 kg |
Zakres temp. podczas pracy: | -20°C do +60°C |
Zakres temp. podczas układania: | -10°C do +60°C |
Energia spalania: | 468 MJ/km |
WŁAŚCIWOŚCI ELEKTRYCZNE | |
Rezystancja pętli żył w torze w temp. 20°C (max): | ≤ 188 Ω/km |
Asymetria rezystancji żył w parze: | ≤ 2% |
Rezystancja izolacji (500V): | ≥ 5000 MΩ•km |
Pojemność skuteczna dowolnej pary przy 1 kHz: | nom. 5,1 nF/100m |
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max): | max. 160 pF/100m |
Impedancja falowa w zakresie częstotliwości: | 1 - 100 MHz: 100 ± 15 Ω |
Prędkość propagacji NVP: | ok. 67% |
Opóźnienie propagacji: | ≤ 498 ns/100m |
Kąt opóźnienia: | ≤ 45 ns/100m |
Próba napięciowa (DC, 1 min); | 1kV/1min |
Impedancja sprzężeniowa ekranu przy danej częstotliwości: | - |
Spełnione normy: | DIN EN 50173-1 |
