Kabel najwyższej jakości, z solidną powłoką nierozprzestrzeniającą płomienia LSOH / LSZH, grubymi żyłami w 100% miedzianymi i bardzo dobrymi parametrami transmisyjnymi.
Produkt oryginalny, znanego światowego koncernu. Symbol producenta: CAA-00325
Kabel U/UTP PowerCat 6 jest częścią kompletnej oferty PowerCat 6 spełniającej a nawet przewyższającej wymagania kategorii 6 (TIA/EIA 568B.2-1) oraz klasy E (ISO 11801:2002 ; EN50173-1:2007).
Kabel posiada specjalny separator krzyżowy rozdzielający poszczególne pary między sobą co pozwala poprawić parametr NEXT i ELFEXT jak również zapewnia dużą odporność na błędy instalacyjne (dzięki dużemu odstępowi parametrów faktycznych od parametrów nominalnych wymaganych przez normę).
Produkt jest przeznaczony do instalowania w okablowaniu poziomym oraz pionowym przeznaczonym do przesyłu danych.
Powłoka kabla wykonana jest z niepalnego, samogasnącego tworzywa o statusie LSZH (Low Smoke Zero Halogen) – materiał podczas spalania wydziela nieznaczną ilość dymu który dodatkowo nie zawiera tzw. halogenków.
Mała średnica zewnętrzna kabla, wysoka elastyczności i doskonałe parametry transmisyjne należą do głównych zalet produktu. Kabel dostarczany jest w 500m odcinkach nawijanych na drewniane szpule, które ułatwiają prace instalacyjne oraz minimalizują zgięcia/naprężenia w kablu. Szpule mogą być bezpiecznie utylizowane w procesie recyklingu.
O producencie:
Firma Molex od ponad 30 lat dostarcza firmom z całego świata wysokiej jakości rozwiązania z dziedziny przesyłania sygnału głosu, danych i obrazu wideo przez przewody miedziane, światłowodowe oraz bezprzewodowo, a marka Molex Premise Networks (obecnie Molex Connected Enterprise Solutions) stała się synonimem wysokiej jakości, innowacyjności i trwałości.
Rozbudowane portfolio produktów oraz podejście koncentrujące się na usługach doradczych odegrały zasadniczą rolę w odniesieniu przez firmę sukcesu na skalę globalną – dzięki temu takie rozwiązania stosuje coraz więcej liczących się firm z całego świata.
CHARAKTERYSTYKA TECHNICZNA | |
Rodzaj kabla: | U/UTP |
Kategoria: | 6 |
Częstotliwość: | 250 MHz |
Przepustowość: | > 1 Gb/s |
Przekrój: | 4 x 2 x 0,57 mm (23AWG) |
Żyły: | miedziane jednodrutowe o średnicy 0,57 mm (23AWG) |
Średnica przewodnika w izolacji: | nom. 1,0 mm |
Kolory izolacji żył: | zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą |

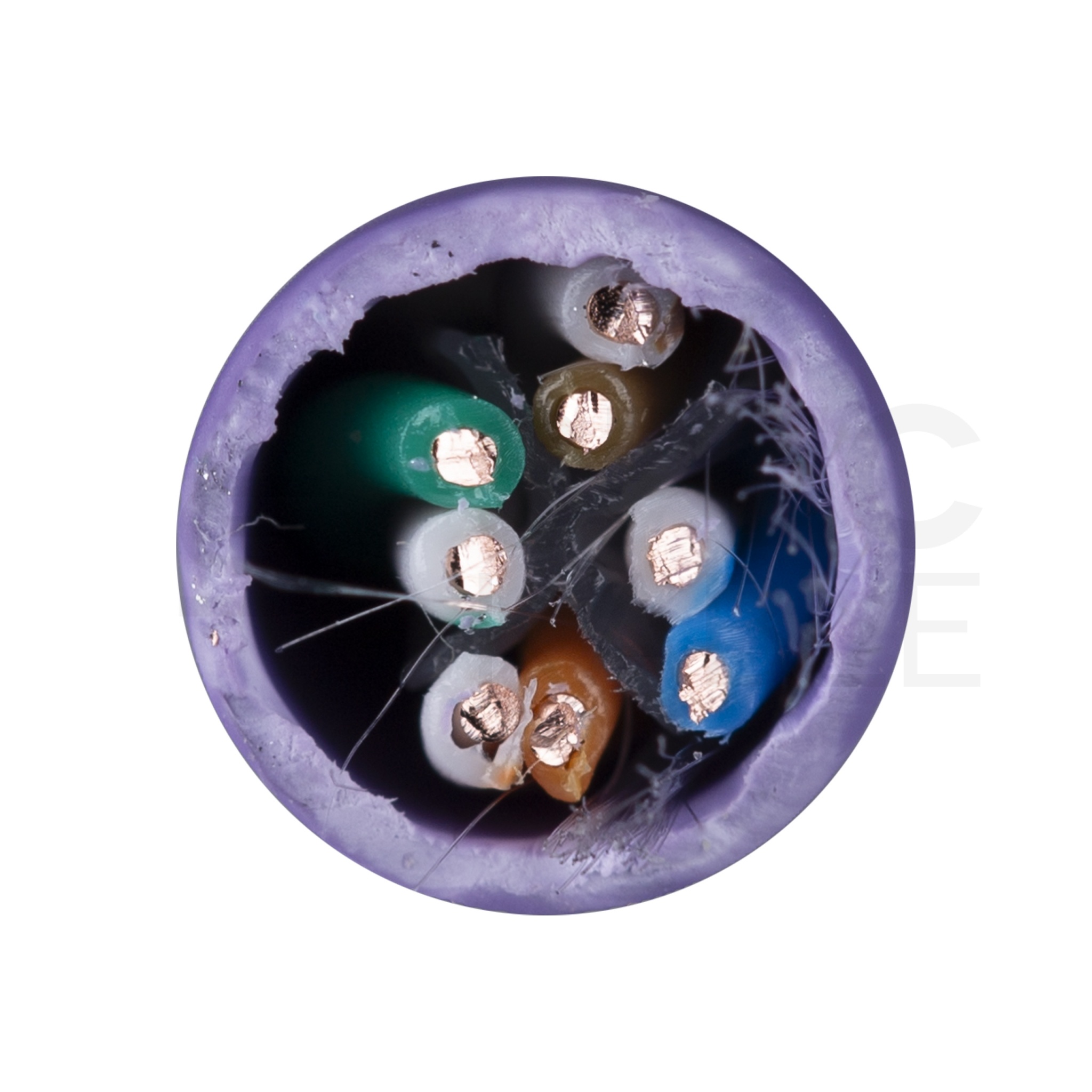

Ośrodek: | cztery pary żył skręcone w ośrodek na centralnie ułożonym separatorze krzyżowym |
Ekranowanie: | brak |
Typ ekranu: | - |
Powłoka: | tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSZH) |
Kolor powłoki: | fioletowy (RAL 4005) |
Klasyfikacja ogniowa: | Eca |
Zastosowanie: | Produkt jest przeznaczony do instalowania w okablowaniu poziomym oraz pionowym przeznaczonym do przesyłu danych. |
WŁAŚCIWOŚCI MECHANICZNE | |
Promień zgięcia: | podczas instalacji: 8 x Ø zewnętrzna przewodu |
Max. siła ciągnienia: | 100 N |
Średnica zewnętrzna: | ≤ 6,3 mm |
Waga: | 22,5 kg |
Zakres temp. podczas pracy: | -20°C do +60°C |
Zakres temp. podczas układania: | 0°C do +50°C |
WŁAŚCIWOŚCI ELEKTRYCZNE | |
Tłumienność odbiciowa (RL) w danym zakresie częstotliwości: | f = 1-10 MHz: 20 + 5•lg(f) dB |
Opóźnienie propagacji: | ≤ 534 + 36/(f^0.5) ns/100m |
Kąt opóźnienia: | ≤ 45 ns/100m |
Impedancja charakterystyczna w zakresie częstotliwości: | 1 - 250 MHz: 100 ± 6 Ω |
Rezystancja: | max. 72 Ω/km |
Tolerancja rezystancji: | ≤ 2% |
Pojemność przy 1kHz | nom. 45 pF/m |
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max): | 1500 pF/km |
Max. napięcie: | 72 Vdc |
Wytrzymałość dielektryczna: | 1500 V/60sec min rms |
Prędkość propagacji NVP: | 68% |
Rezystancja izolacji (500V): | ≥ 5000 MΩ•km |
Tłumienność w danym zakresie częstotliwości: | 30 - 100 MHz: ≥ 45 dB |
Spełnione normy: | RoHS, |
