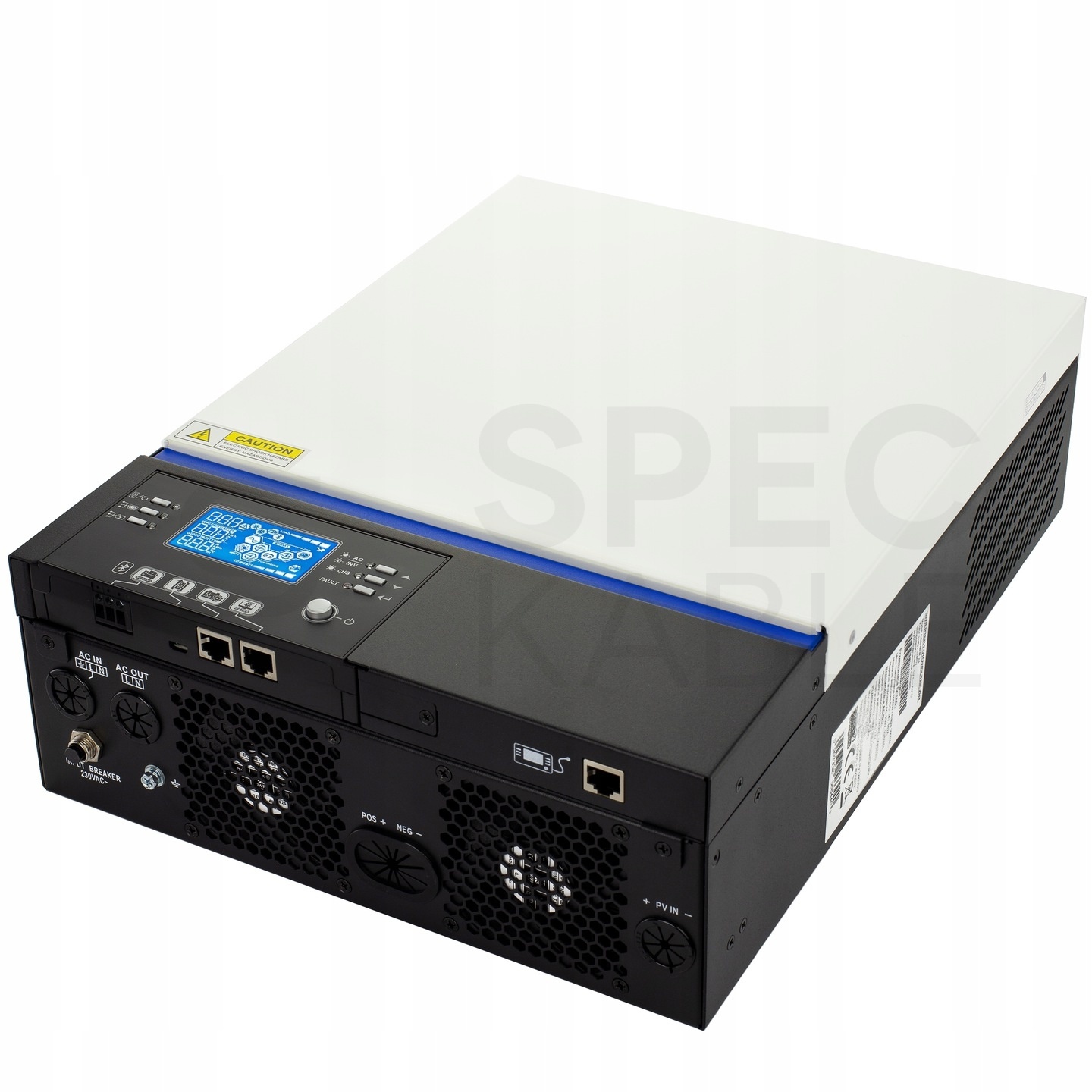

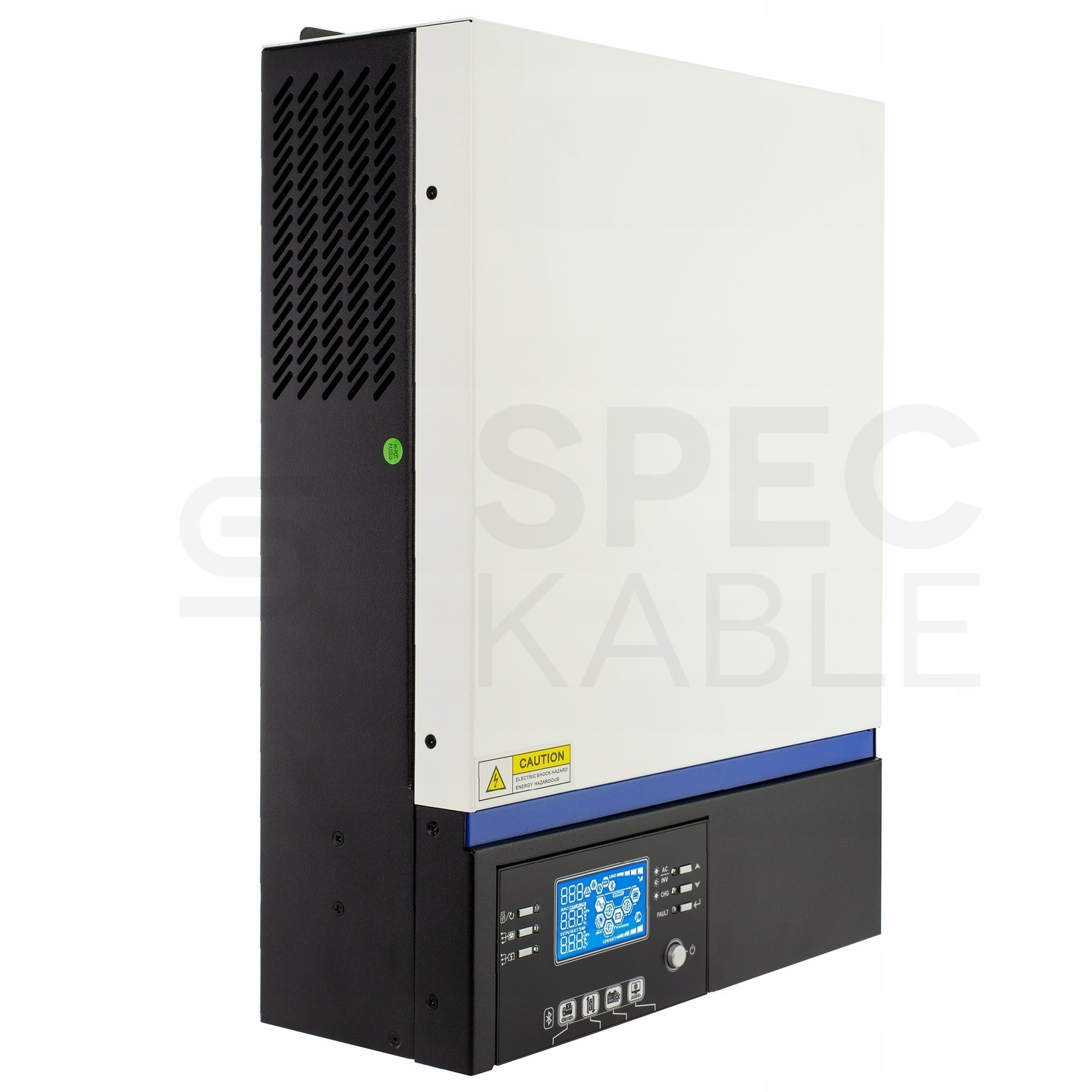

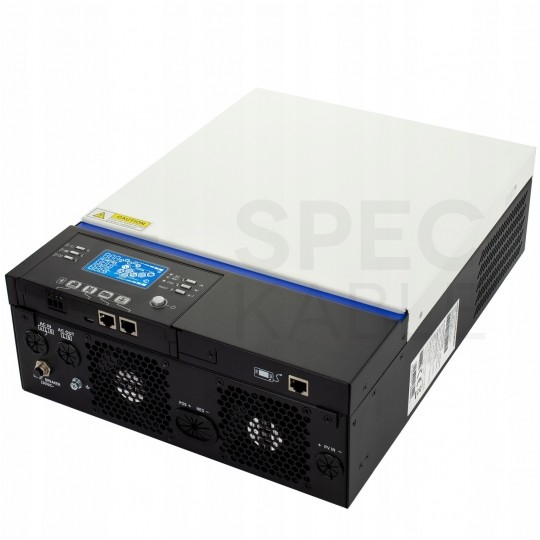

Hybrydowy inwerter solarny Off-Grid falownik sieciowy ESB 10kW

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

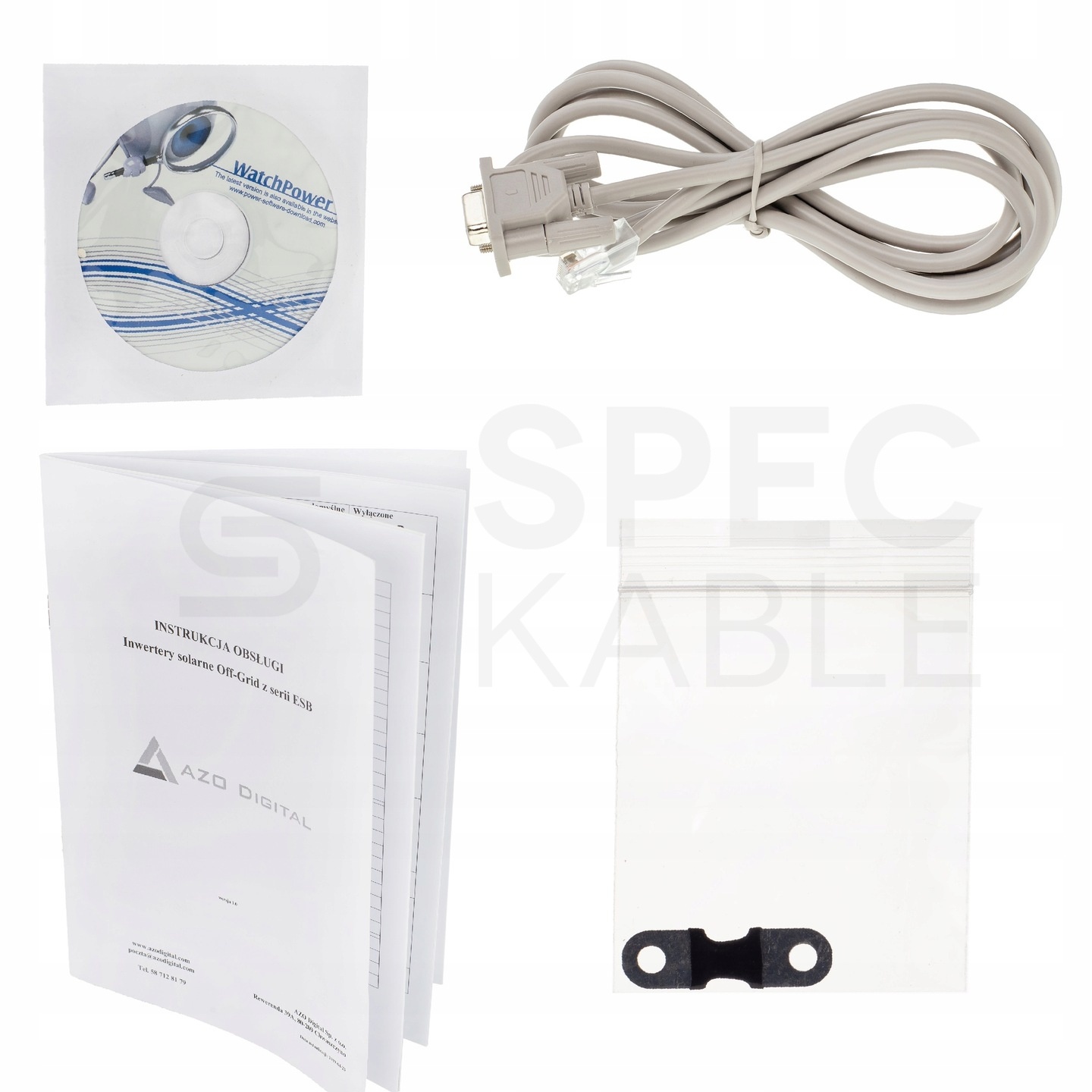

W skład zestawu wchodzą:

• Inwerter solarny ESB
• Kabel komunikacyjny RS232
• Panel sterujący
• Instrukcja obsługi w języku polskim

Najważniejsze paramtery:

• Typ: Inwerter Solarny Off-Grid
• Rodzaj: jednofazowy
• Napięcie wyjściowe: 230 VAC
• Moc maksymalna: 10000 VA
• Moc ciągła: 5000 W
• Przebieg napięcia na wyjściu: CZYSTY SINUS
• Prąd ładowania akumulatora: 80 A
• Chłodzenie: Aktywne - wentylator
• Gniazdo USB: TAK
• Sterowanie BT: TAK
• Funkcja MPPT: TAK

Produkt wytwarza czysty sinusoidalny sygnał wyjściowy, identyczny jak ten w sieci energetycznej. Dzięki temu rozwiązaniu inwerter jest kompatybilny m.in. z: lodówkami, pompami CO, piecami, sprzętem AGD i RTV, oświetleniem, komputerami i wieloma innymi urządzeniami.

Podstawowe funkcje urządzenia:

• Inwerter solarny o przebiegu czysto sinusoidalnym
• Konfigurowalny zakres napięcia wejściowego zasilania
• Zarządzanie trybami ładowania akumulatora
• Wybór priorytetu ładowania akumulatora: Solar lub Sieć
• Współpraca z agregatami prądotwórczymi
• Funkcja autorestartu w przypadku zaniku energii w sieci AC
• Zabezpieczenie przed przeciążeniem, zwarciem i przegrzaniem
• Inteligentny system ładowania akumulatorów
• Funkcja „zimnego startu”
• Zdejmowany panel sterowania (możliwość instalacji do 20m od urządzenia)
• Porty komunikacyjne: RS485, CAN-BUS, RS232
• Komunikacja Bluetooth
• Ustawianie priorytetów zasilania: Sieć AC / System PV / akumulator

Charakterystyka modelu ESB

Urządzenia z serii ESB łączą w sobie funkcje falownika, regulatora ładowania solarnego oraz ładowarki akumulatora, co pozwala na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu. Przyjazny w obsłudze panel sterownia umożliwia dowolną konfigurację urządzenia. Tryb pracy z akumulatorem lub bez, daje możliwość ustawienia priorytetów zasilania, np. panele PV, akumulator lub sieć.

Inwerter musimy podpiąć albo pod sieć albo pod akumulatory, tak aby urządzenia miały zasilanie w momencie, gdy panele nie będą produkować energii (np. po zachodzie słońca). Oczywiście inwerter możemy podłączyć jednocześnie i do sieci i do akumulatorów. System podłączenia może współpracować zarówno z siecią zasilającą, jak i generatorami prądotwórczymi.

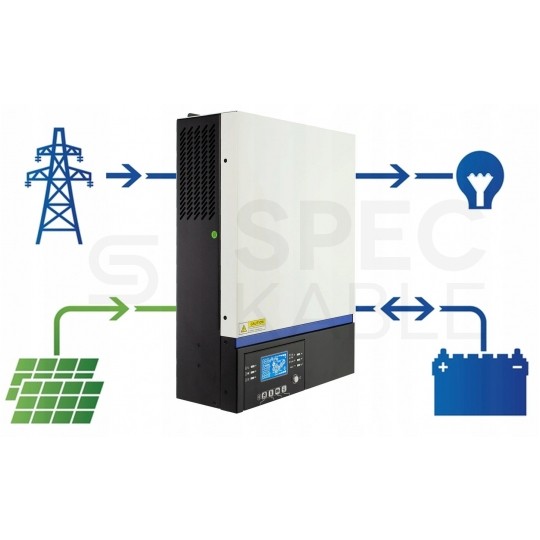

Opis działania

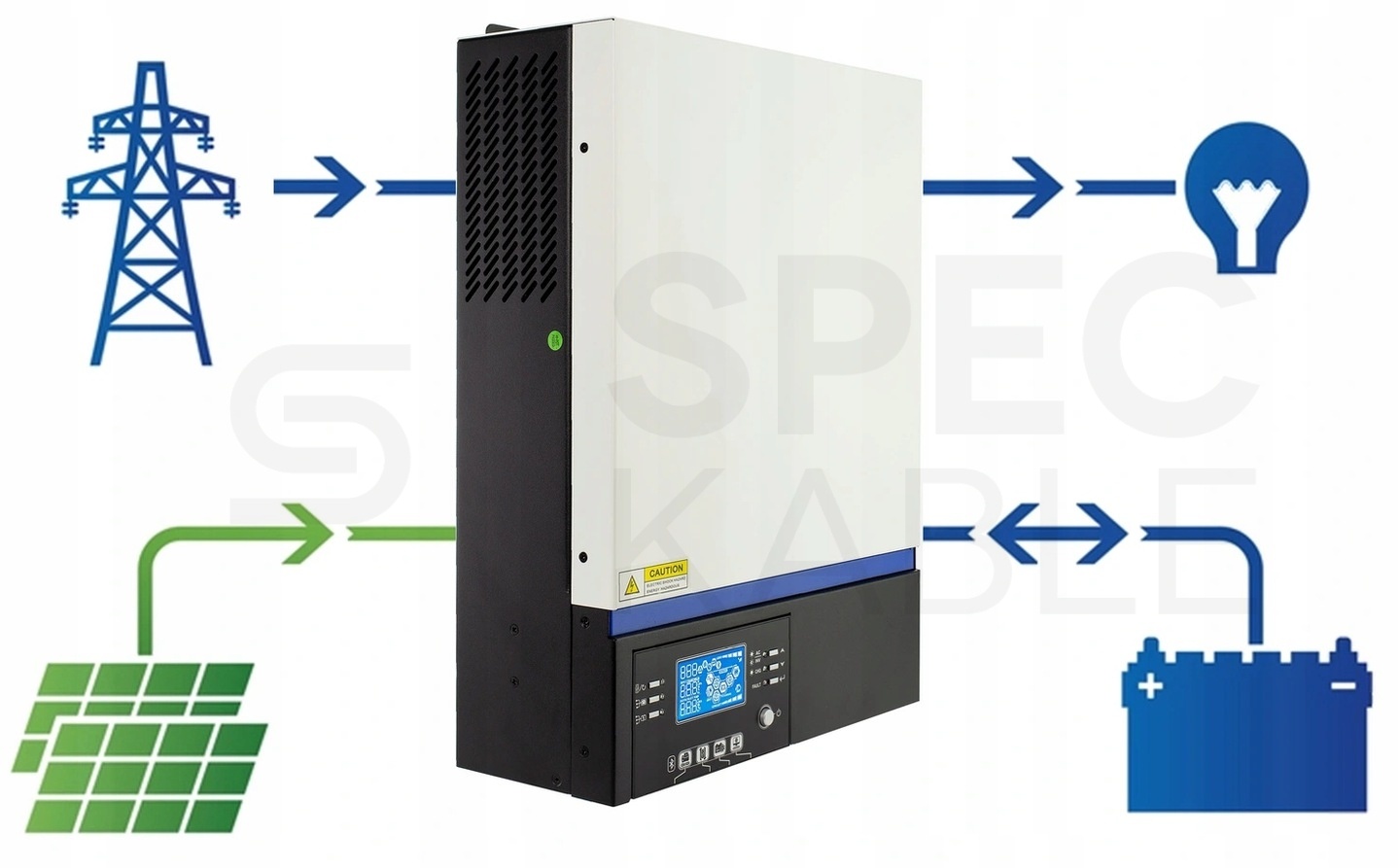

W sytuacji kiedy nie mamy napięcia z instalacji PV, energia z sieci przechodzi przez inwerter do źródeł odbiorczych. Jeśli instalacja fotowoltaiczna zaczyna produkować prąd, wówczas źródła odbiorcze czerpią energię z instalacji PV. W sytuacji kiedy mamy podłączony akumulator, a instalacja produkuje energię (nadmiar kierowany jest do ładowania akumulatorów) to źródła odbiorcze czerpią energię w pierwszej kolejności z instalacji PV (jeśli takie są ustawienia). Pobierana energia nie przechodzi w takim wypadku przez akumulatory. Dopiero w sytuacji kiedy instalacja PV nie produkuje energii wówczas pobierana jest ona z akumulatora.

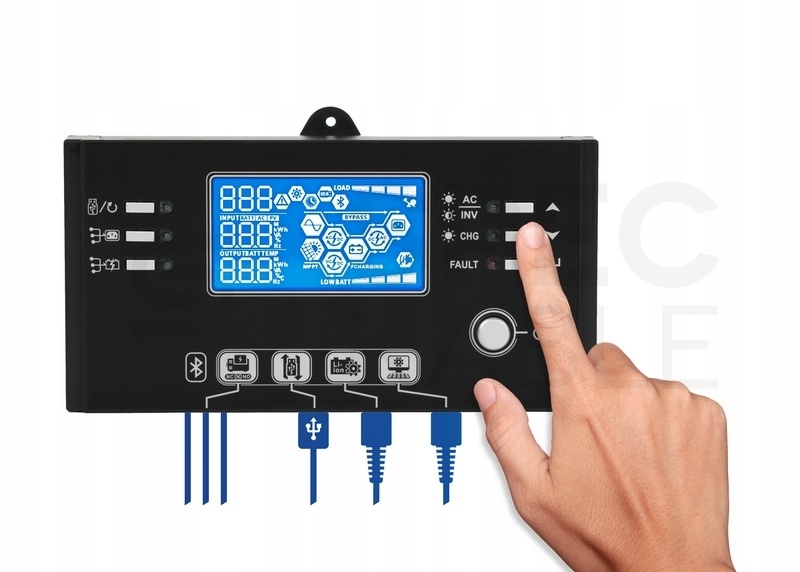

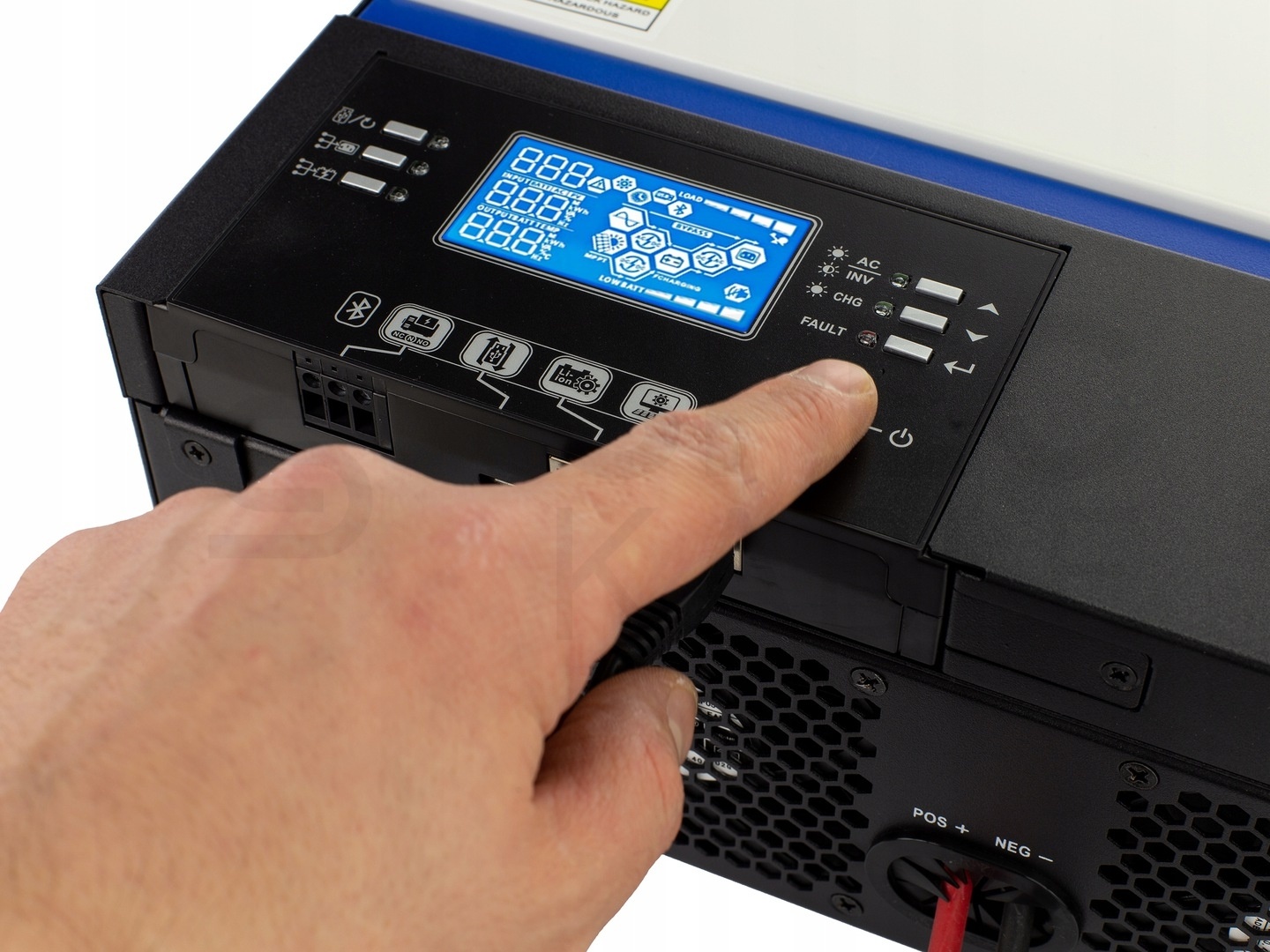

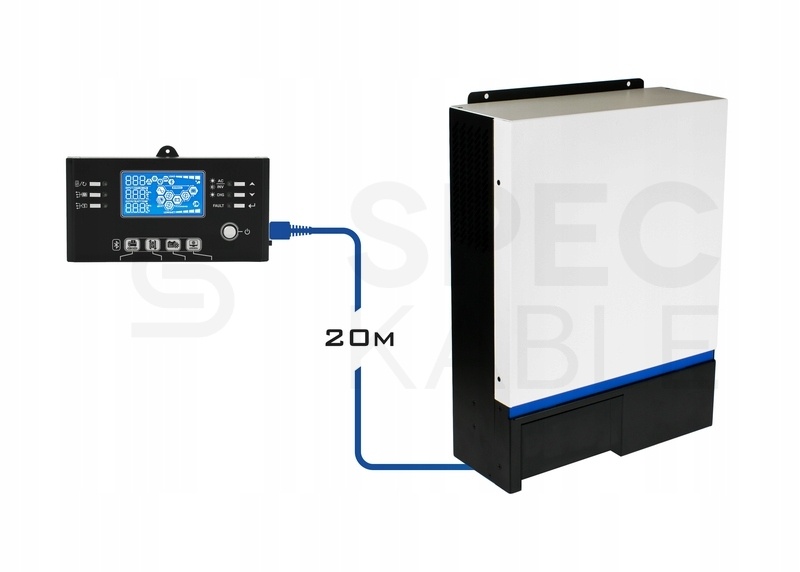

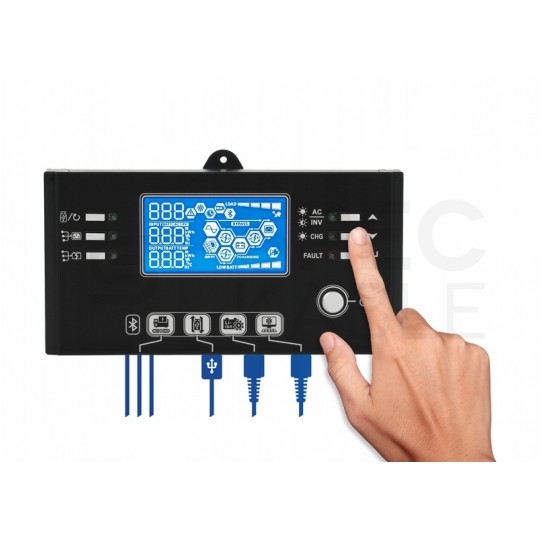

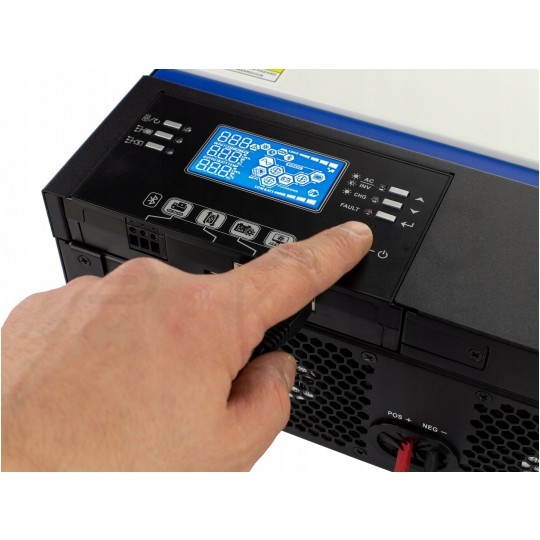

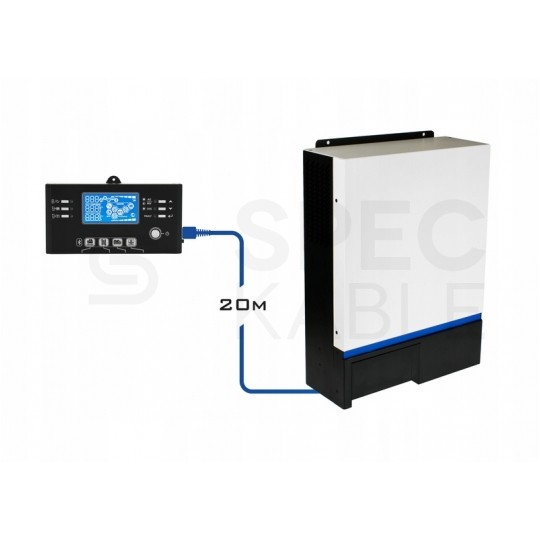

Zdejmowany panel sterowania

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.

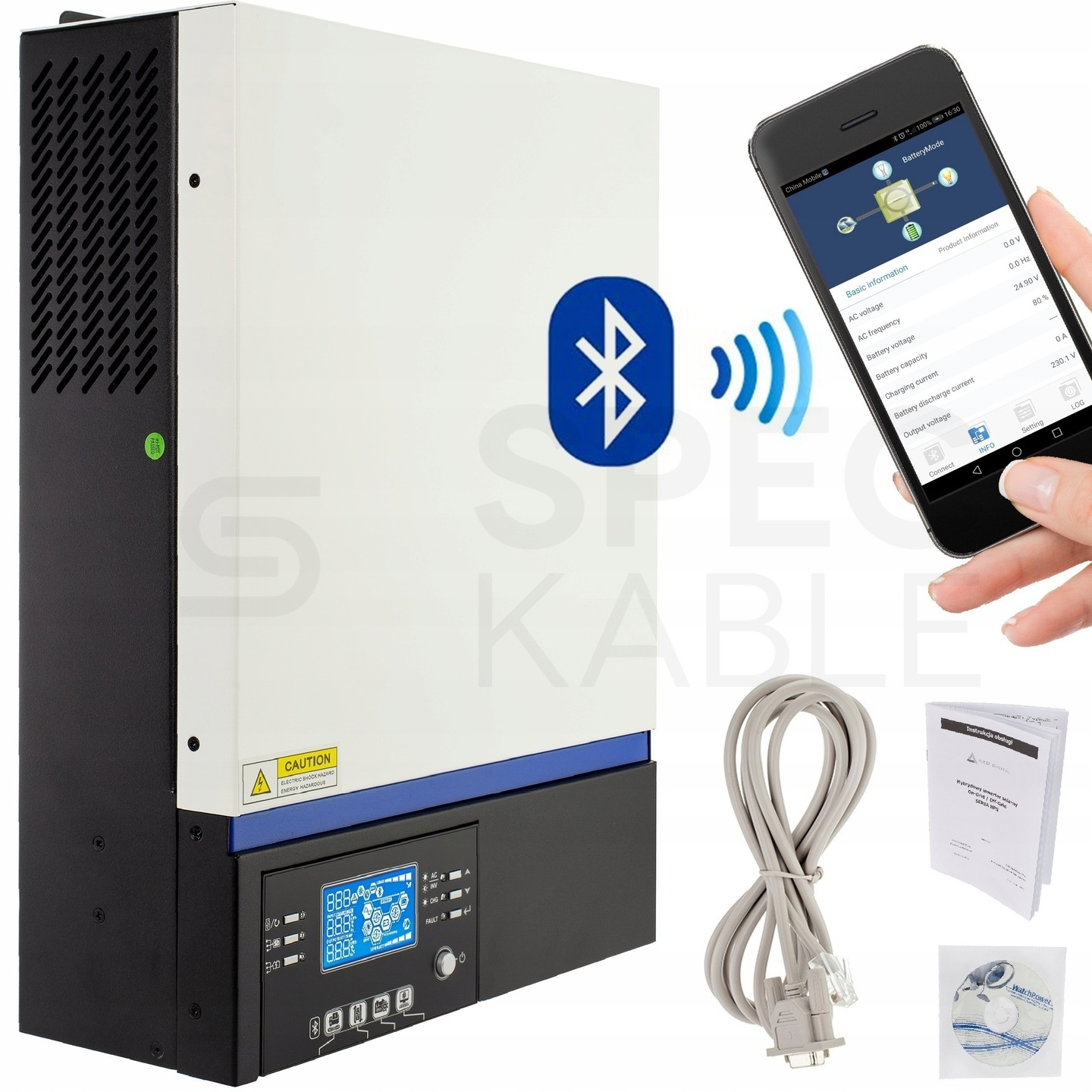

Komunikacja za pośrednictwem aplikacji

Inwertery serii ESB zostały wyposażone w system komunikacji Bluetooth. Pozwalana on zarządzać inwerterem przy użyciu smartfona i darmowej aplikacji "WatchPower" dostępnej w sklepie Google Play. Aplikacja pozwala zastąpić panel sterowania. Po jej zainstalowaniu można w łatwy sposób połączyć się z inwerterem. Odległość komunikacji wynosi około 6 ~ 7 metrów.

Pozostałe opcje komunikacji z urządzeniem:

• Połączenie za pomocą kabla RS-232 i zarządzanie inwerterem przy użyciu programu dostarczonego na płycie CD
• Bezpotencjałowe sterowanie przekaźnikowe 0/I
• BMS – wymaga dodatkowego osprzętu

Inwerter hybrydowy

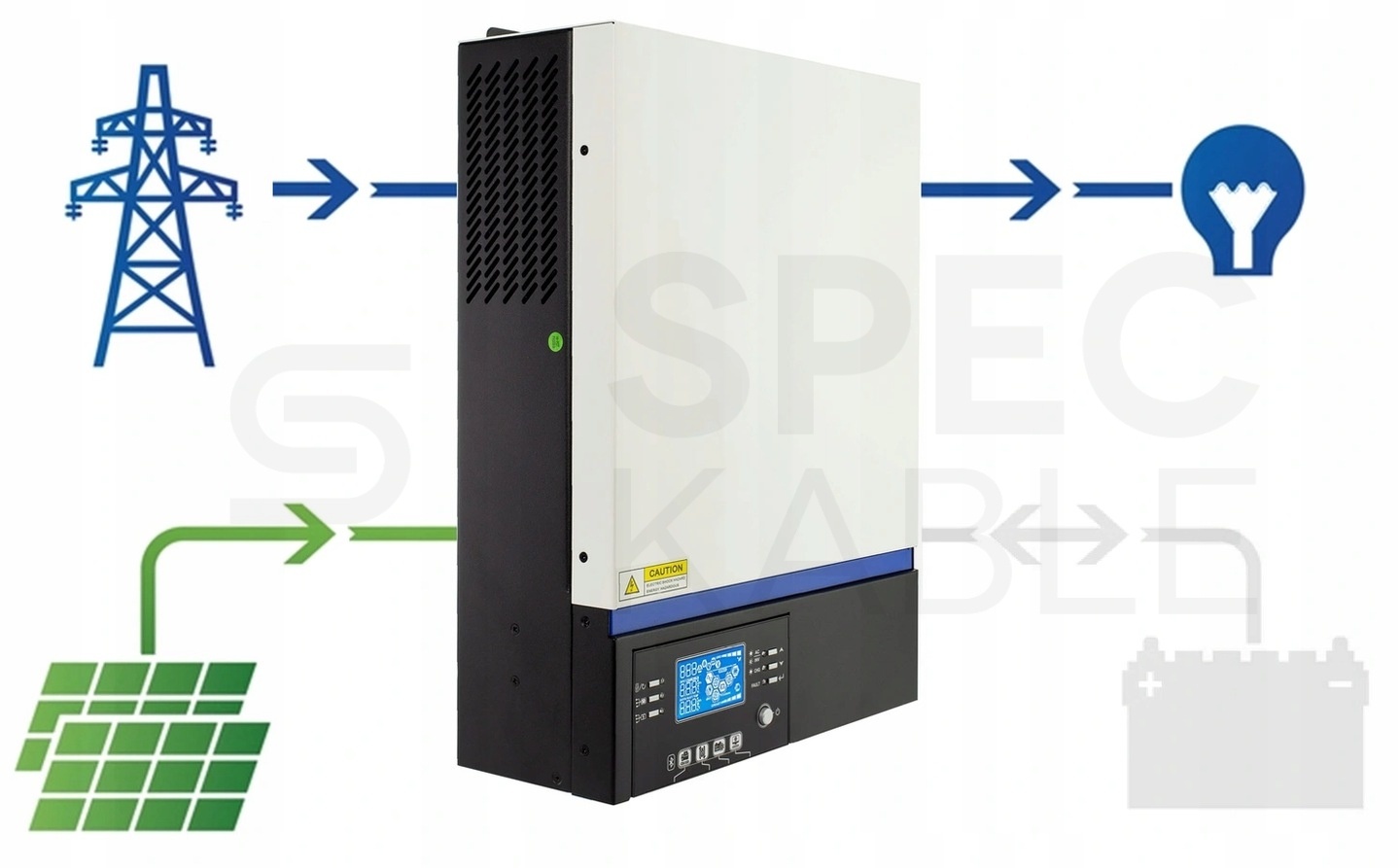

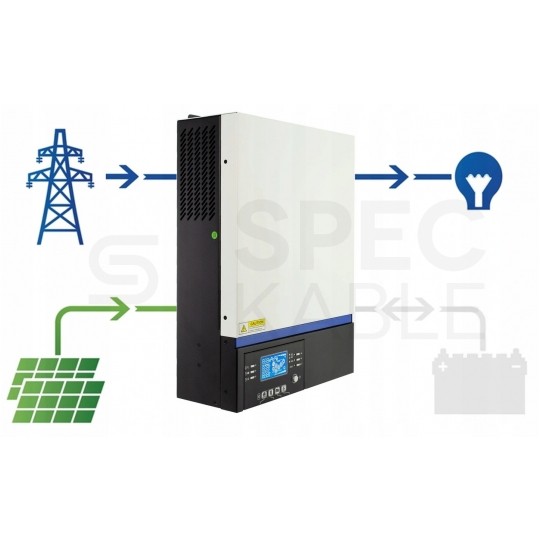

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

Szerokie zastosowanie - stwórz swoją własną elektrownię!

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Inwerter pozwala na bezproblemowe zasilanie różnych urządzeń domowych, czy biurowych. Z jego pomocą można zbudować własną mini elektrownię wspomaganą zasilaniem z sieci. Standardowe systemy fotowoltaiczne Off-Grid zaplanowane są średnio na okres 25 lat bezawaryjnej pracy i nie wymagają w tym czasie specjalnej konserwacji.

O producencie:

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki. Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego. Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym.

Specyfikacja techniczna:

PARAMETRY WEJŚCIOWE

• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90-280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)

PARAMETRY WYJŚCIOWE

• Napięcie wyjściowe 230 VAC
• Moc szczytowa 10000VA
• Moc ciągła: 5000W
• Sprawność: 93%
• Czas przełączenia: 15 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida
• Fazy czynne: 1

AKUMULATOR

• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC
• Maksymalny prąd ładowania z sieci: 60 A
• Ciągły prąd ładowania z sieci: 30 A

ŁADOWANIE

• Rodzaj ładowania: MPPT
• Maksymalna moc paneli PV: 5000W
• Zakres napięcia pracy MPPT: 120-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A

WYMIARY WAGA

• Wymiary (dł. x sz. x wys.): 115 x 300 x 400 mm
• Waga: 10 kg

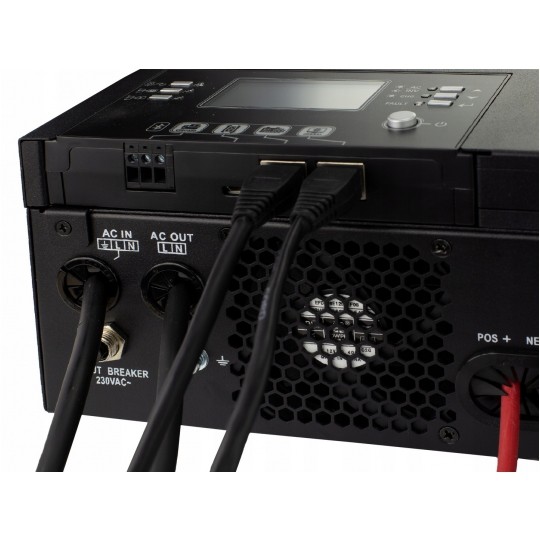

• Komunikacja: USB / RS232 / RS485 / Bluetooth / Dry-contact

WARUNKI PRACY

• Temperatura pracy: -10°C ~ +50°C
• Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
• Stopień ochrony (IP): IP21
