Bezprzewodowy moduł komunikacyjny Wi-Fi transmiter danych instalacji solarnych PV do inwerterów ESB

Moduł Wi-Fi do komunikacji z inwerterami serii ESB marki AZO Digital (modele 3kW, 6kW i 10kW) jest urządzeniem pozwalającym na monitoring pracy falownika. Pełni funkcję bramki komunikacyjnej, która działa pomiędzy inwerterem, a serwerem monitorującym.

Moduł połączony jest z falownikiem kablem RS232, zbierając dane eksploatacyjne urządzenia. Komunikacja z serwerem odbywa się za pośrednictwem lokalnej sieci WiFi przez router sieci lokalnej użytkownika. Zebrane dane transferowane są na serwer monitorujący WWW.

Serwer monitorujący gromadzi dane eksploatacyjne oraz informacje o statusie falownika w systemie, a także zapewnia użytkownikowi z poziomu panelu obsługi monitorować stan instalacji PV.

Dane techniczne:

• Częstotliwość komunikacji: 2.4GHz
• Maksymalna odległość (wolna przestrzeń): 100 m
• Standard komunikacji WIFI: 802.11 b/g/n
• Szyfrowanie: WEP, WPA/WPA2
• Komunikacja z falownikiem: RS232
• Protokół komunikacji: Modbus TCP
• Zasilanie: 5V-12V
• Zużycie prądu: 2W (maksymalne)
• Zakres temperatur pracy: -20°C do 75°C
• Wymiary: 28 × 46 × 172 mm
• Waga: 120g
• System montażu: na obudowie falownika
• Kompatybilne inwertery: ESB 3kW, 6kW, 10kW

Podstawowe warunki wymagane do pracy:

• Instalacja w pobliżu routera
• Stabilny odbiór Internetu
• Odległość w linii prostej pomiędzy DTU a inwerterem maksymalnie 100 metrów

Instalacja modułu

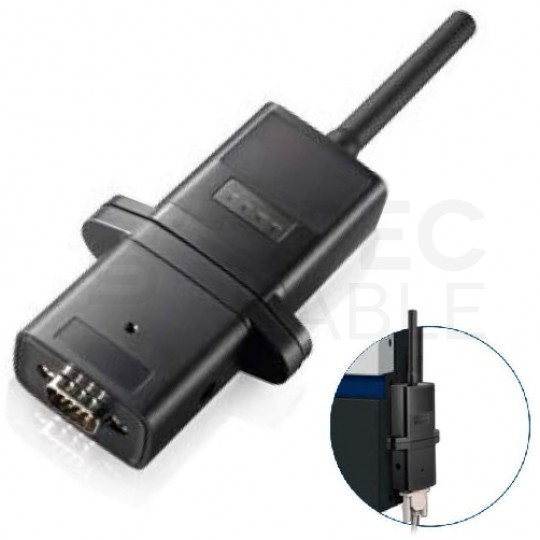

Transmiter montuje się bezpośrednio na obudowie falownika. Połączenie następuje przy użyciu kabla RSR232 dostarczonym wraz z inwerterem.

Monitoring instalacji on-line

Moduł Wi-Fi umożliwia bezprzewodową komunikację pomiędzy hybrydowymi falownikami serii ESB i HPS a platformą monitorowania na serwerze WWW. Wystarczy podłączyć moduł WiFi do falownika za pomocą kabla komunikacyjnego i zainstalować darmową aplikację SolarPower ze sklepu Google Play lub Apple Store.

Główne funkcje aplikacji:

• Przedstawia status urządzenia podczas normalnej pracy
• Umożliwia skonfigurowanie ustawień urządzenia po instalacji
• Powiadamia użytkowników o pojawieniu się ostrzeżenia lub alarmu
• Umożliwia użytkownikom wyszukiwanie danych w historii
• przetwornicy

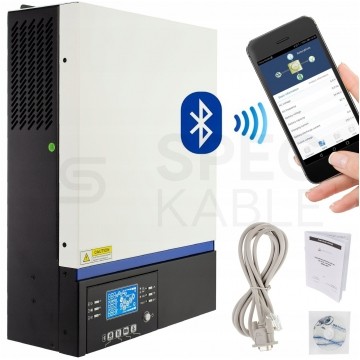

Tryb komunikacji bezpośredni pomiędzy falownikiem a smartfonem.

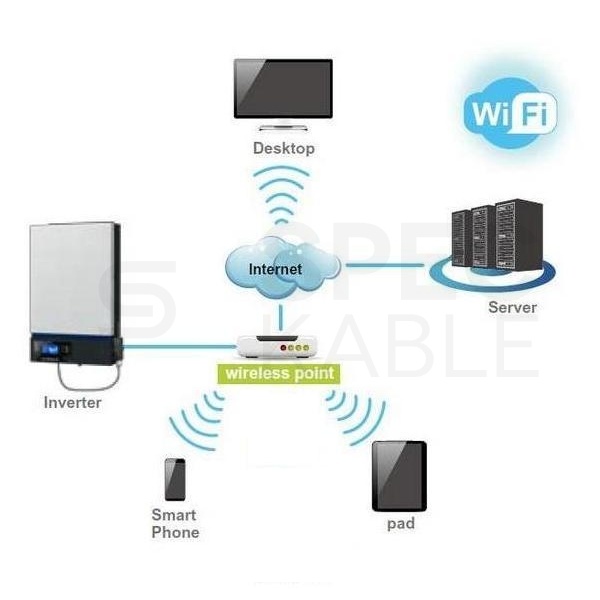

Komunikacja za pośrednictwem sieci lokalnej użytkownika. Dostęp do danych na serwerze WWW.
