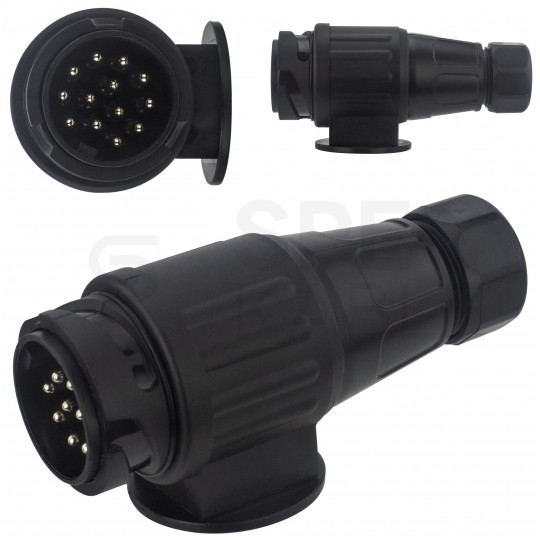

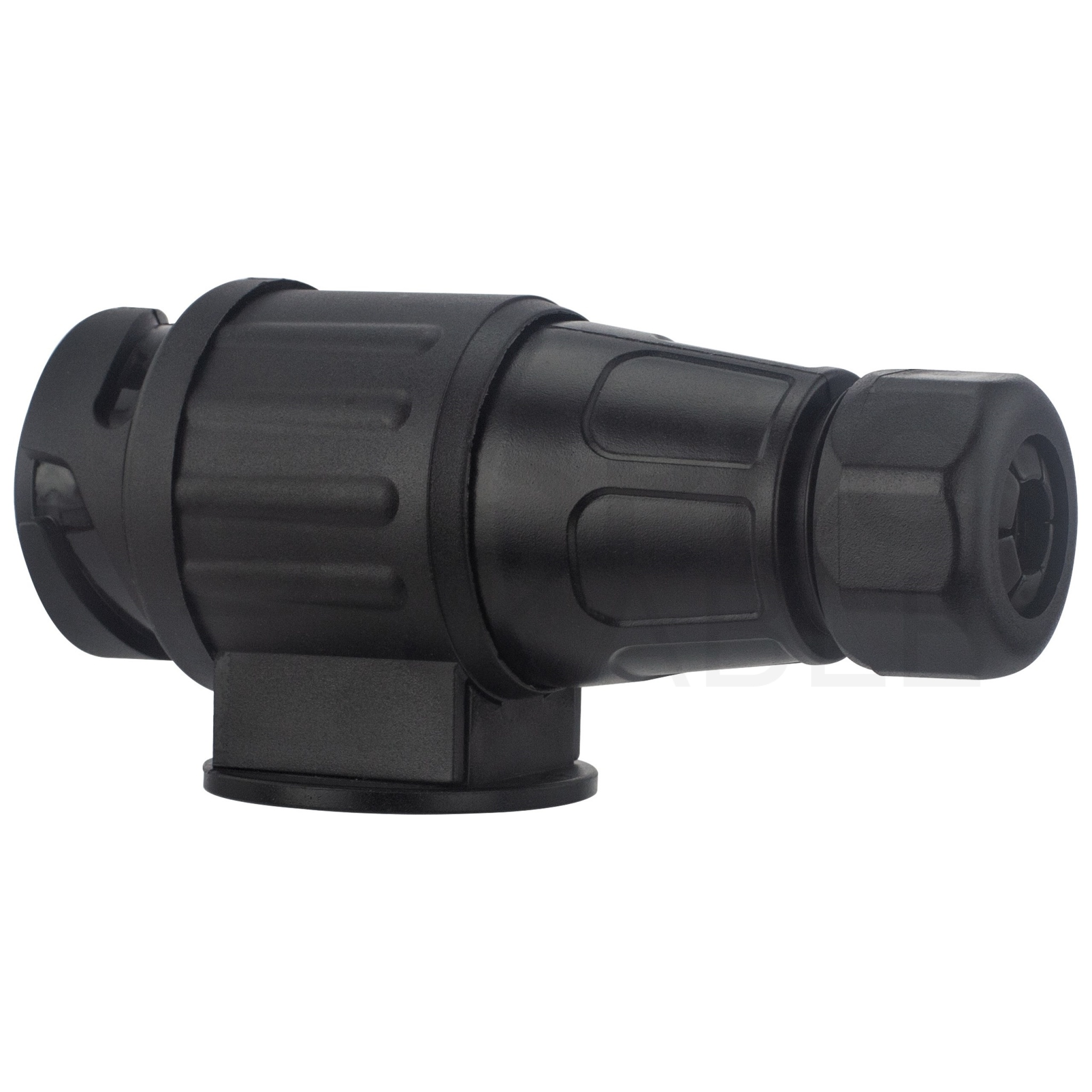

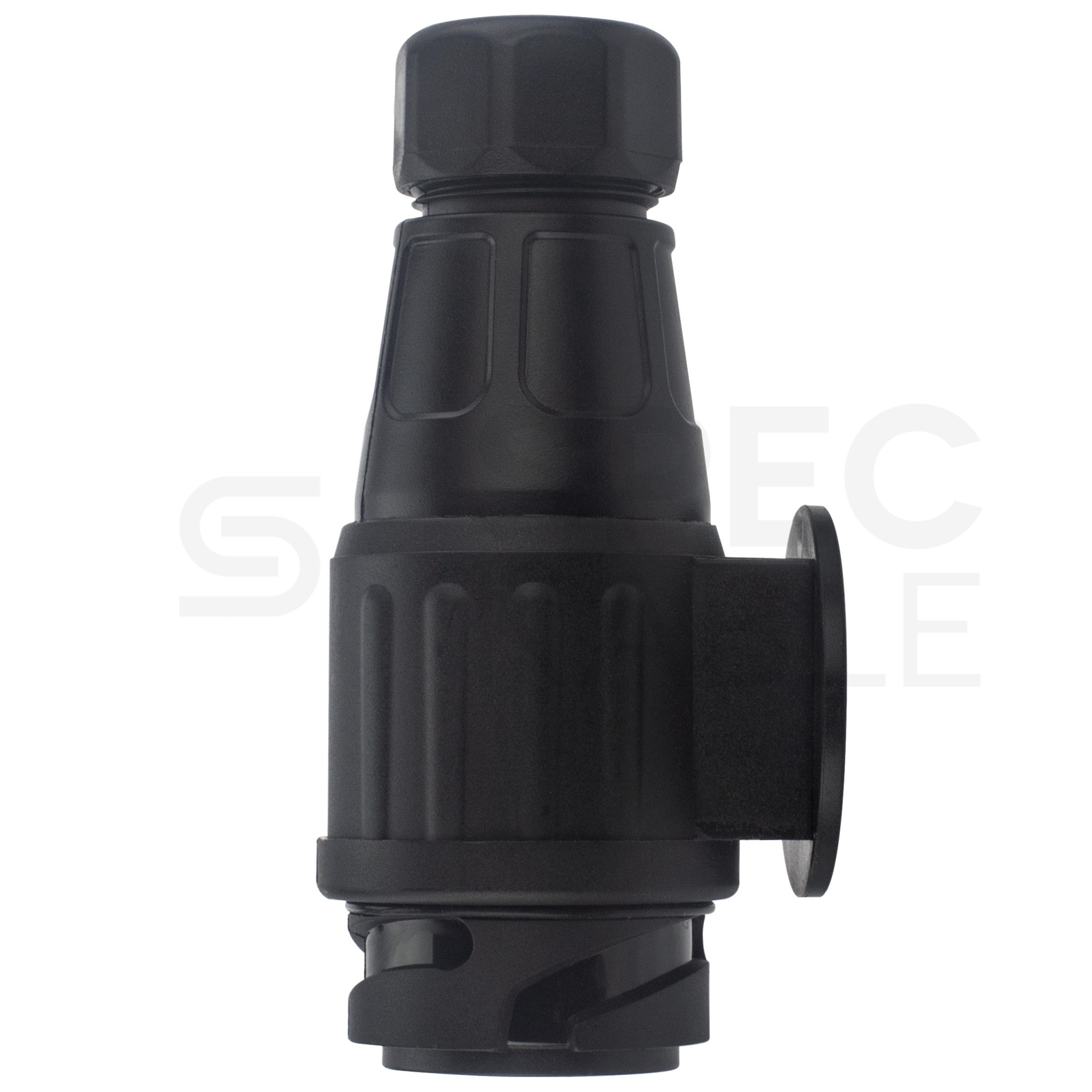

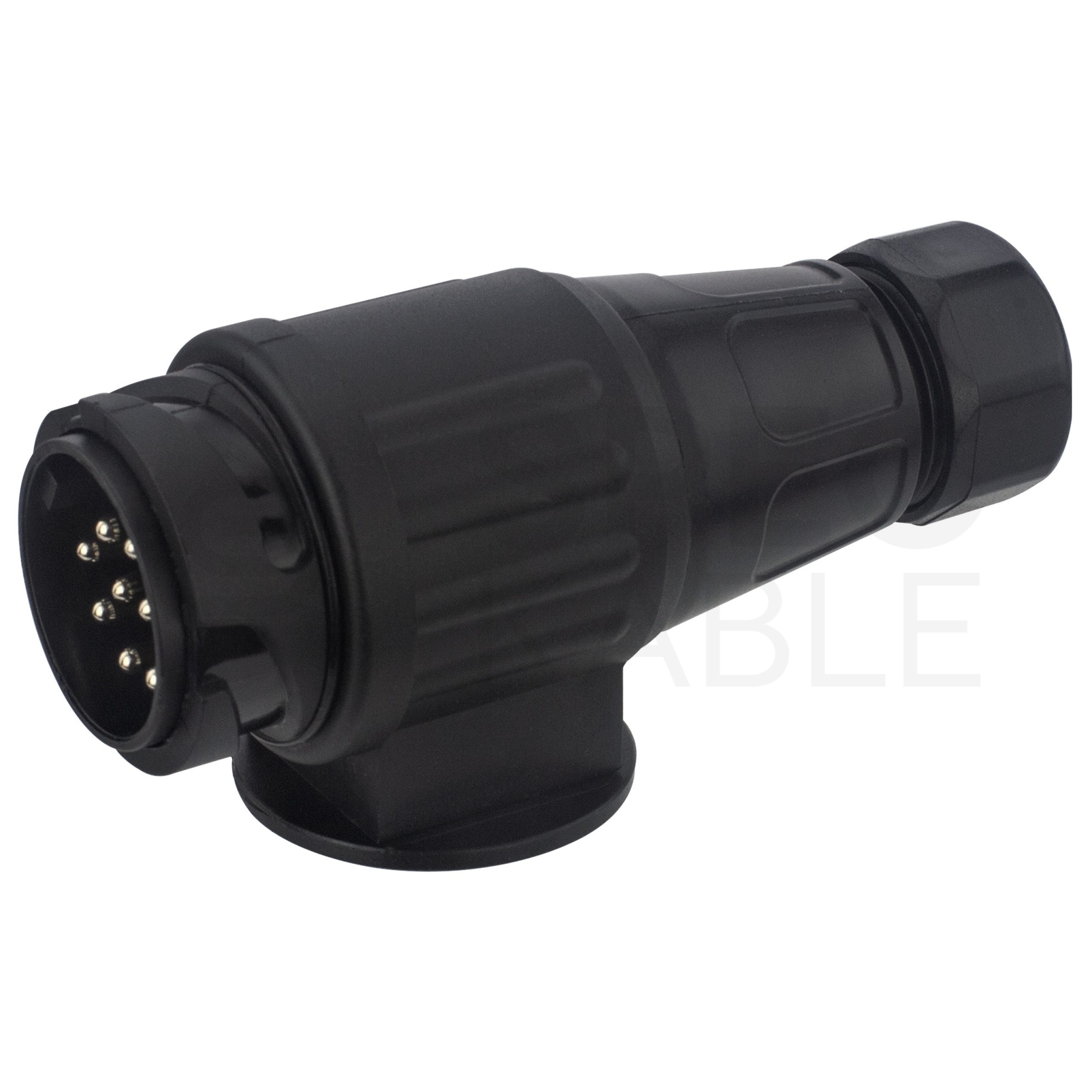

Wtyczka przyczepowa 13-pin 12V plastikowa na kabel

Uniwersalna wtyczka 13-pinowa przeznaczona do podłączenia i zasilania instalacji elektrycznej 12V w przyczepach, przyczepkach, lawetach i innych pojazdach. Zapewnia stałe połączenie instalacji elektrycznej przyczepy z pojazdem ciągnącym gwarantując nieprzerwane działanie wszystkich świateł podczas jazdy. Charakteryzuje się łatwą obsługą i podłączeniem, jest w pełni rozbieralna.

W porównaniu do wiązki 7-pinowej, wiązka 13-pinowa obsługuje dodatkowo światła wsteczne, które są wymagane w ciężkich przyczepach o DMC przekraczającym 750kg oraz bagażnikach rowerowych. Ponadto dzięki możliwości podpięcia dodatkowych kabli ładujących akumulatory oraz stałego plusa (zapewniającego pracę np. lodówki) złącze 13-pinowe jest idealnym wyborem dla właścicieli przyczep kempingowych.

Najważniejsze cechy:

• Uniwersalna, pasuje do każdego typu przyczepy lub lawety
• Łatwy i szybki montaż na kablu samochodowym

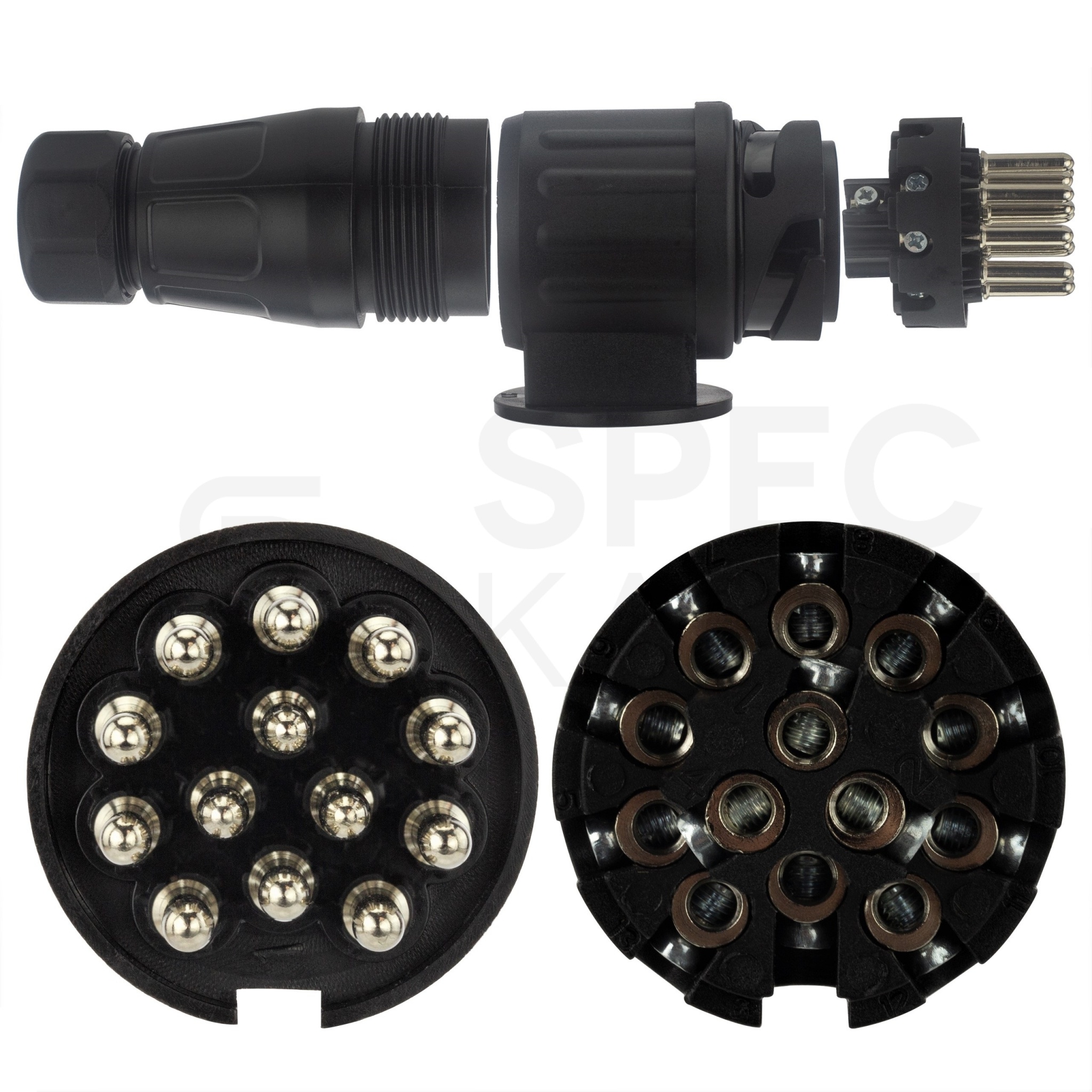

• W pełni rozbieralna
• Wytrzymała, odporna na uszkodzenia obudowa z twardego tworzywa sztucznego
• Wprowadzenie przewodu poprzez skręcaną dławnicę
• Posiada grubą uszczelką chroniącą wnętrze wtyczki przed zabrudzeniami
• Pasuje do wiązek elektrycznych haka holowniczego

Specyfikacja:

• Producent: HYBSZ
• Symbol: WP12/13
• Rodzaj: wtyczka przyczepowa 13-pin na kabel
• Napięcie: 12V
• Złącze: wtyk 13-pin (złącze męskie)
• Obudowa: solidne tworzywo sztuczne
• Połączenie: skręcane
• Sposób montażu przewodu: zaciski śrubowe ponumerowane
• Max średnica przewodu: 9,3 mm
• Kolor: czarny
• Długość całkowita: 115 mm
• Średnica wtyku: 40 mm
• Waga: 140 g

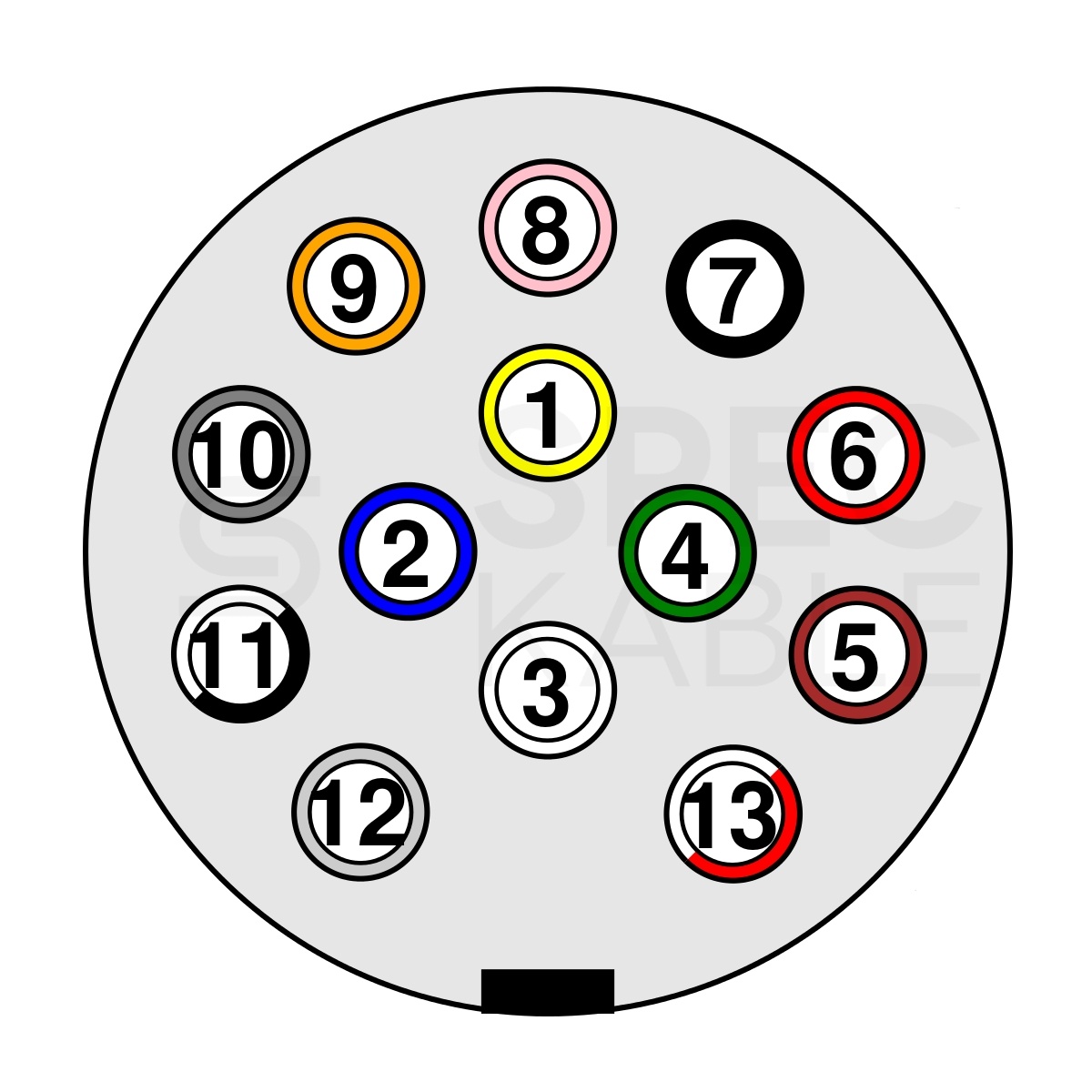

Schemat 13-pinowego złącza 12V (wtyczka):

• Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
• Biegun 2 - Funkcja: światła przeciwmgielne - Przewód: niebieski
• Biegun 3 (31) - Funkcja: masa (-) dla pinów 1-8 - Przewód: biały
• Biegun 4 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
• Biegun 5 (58R) - Funkcja: światła pozycyjne prawe, światła obrysowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
• Biegun 6 (54) - Funkcja: światła hamowania - Przewód: czerwony
• Biegun 7 (58L) - Funkcja: światła pozycyjne lewe, światła obrysowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
• Biegun 8 - Funkcja: światła cofania - Przewód: różowy
• Biegun 9 (30) - Funkcja: zasilanie ciągłe (stałe napięcie) - Przewód: pomarańczowy
• Biegun 10 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód: szary
• Biegun 11 (31) - Funkcja: masa (-) dla pinu 10 - Przewód: czarny/biały
• Biegun 12 - Funkcja: pin zarezerwowany - Przewód: jasnoszary
• Biegun 13 (31) - Funkcja: masa (-) dla pinu 9 - Przewód: czerwony/biały

Zastosowanie produktów marki HYBSZ:

• przyczepy i przyczepki transportowe
• lawety
• naczepy
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• przemysł motoryzacyjny
