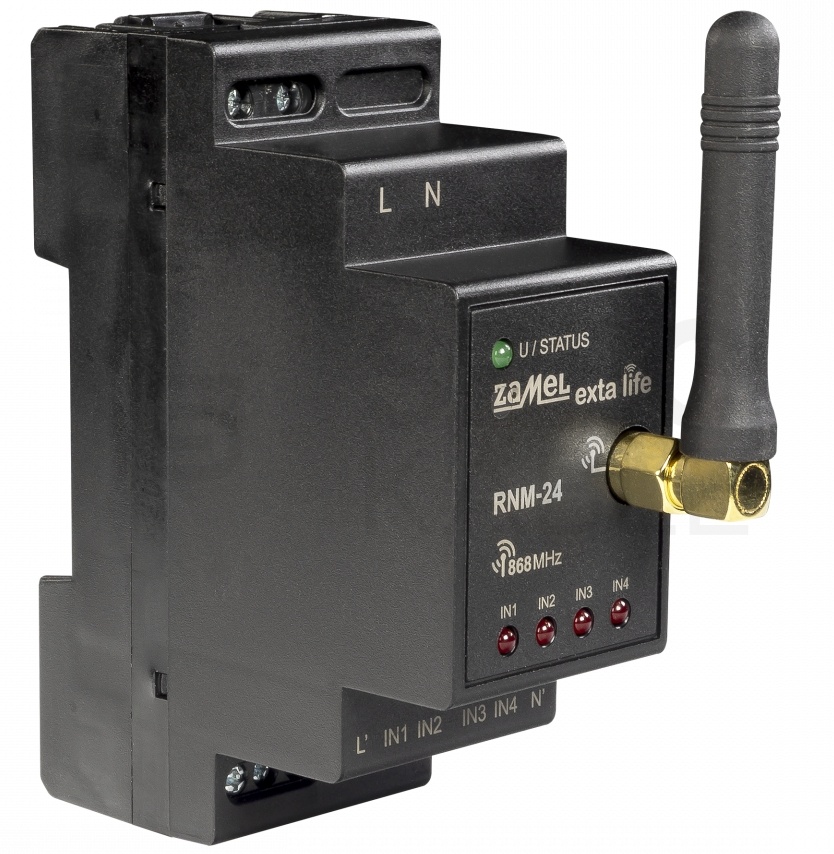

Radiowy nadajnik modułowy 4 kanałowy 230V EXTA LIFE ZAMEL

Nadajnik RNM-24 umożliwia bezprzewodowe sterowanie odbiornikami systemu EXTA LIFE. Pozwala na realizację takich funkcji jak zdalne załączanie/wyłączanie oświetlenia, regulacja natężenia oświetlenia, zamykanie/ otwieranie rolet okiennych i bram garażowych.



Przeznaczony jest do montażu w rozdzielnicach z wykorzystaniem szyny TH35. Nadajnik posiada cztery wejścia wyzwalanie napięciem 230 V AC. Wyzwalanie jest realizowane poprzez krótkotrwałe zwarcie danego wejścia z potencjałem fazy lub potencjałem przewodu neutralnego. Nadajnik pozwala na niezależne sterowanie maksymalnie czterema obwodami (kanałami). Wbudowane diody LED sygnalizują transmisję oraz działanie poszczególnych wejść. Kodowana transmisja radiowa zapewnia bezpieczeństwo sterowania.



Dane techniczne:



• Znamionowe napięcie zasilania: 230 VAC
• Tolerancja napięcia zasilania: -15 ÷ +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 0,4 W
• Zasięg działania: do 350 m w terenie otwartym
• Transmisja: radiowa – pasmo ISM 868 MHz (868,50 MHz)
• Sposób transmisji z elementami systemu: jednokierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Ilość kanałów: 4
• Sygnalizacja optyczna nadawania: dioda LED zielona
• Sygnalizacja optyczna działania wejść: 4 x dioda LED czerwona
• Współpraca z łącznikami: monostabilnymi (przyciski) / bistabilnymi*
• Liczba zacisków przyłączeniowych: 8
• Przekrój przewodów przyłączeniowych: do 2,5 mm2
• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Stopień ochrony obudowy: IP20
• Wymiary: 90 x 35 x 66 mm (obudowa dwumodułowa)
• Waga: 0,09 kg
• Zgodność z normami: PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2, PN-EN 60669, PN-EN 60950, PN-EN 61000



* typowo wejścia IN1 ÷ IN4 przystosowane są do współpracy z łącznikami monostabilnymi (przyciskami zwiernymi) - nadajnik wysyła informacje po krótkim wyzwoleniu dowolnego wejścia. Wejścia nadajnika przystosowane są także do współpracy z łącznikami bistabilnymi (możliwe jest długotrwałe podanie potencjału fazy lub przewodu neutralnego na wejście nadajnika). Należy jednak brać pod uwagę działanie nadajnika z tego typu łącznikami (jeżeli jest taka możliwość to należy wówczas programować nadajnik z odbiornikiem w tzw. trybie monostabilnym). W trybie tym odbiornik jest włączony tak długo jak długo dane wejście jest wyzwolone.



Funkcjonalność z kontrolerem i aplikacją EXTA LIFE



Wykorzystując kontroler EXTA LIFE oraz aplikację mobilną można:



• zdalnie (bez dostępu do odbiornika) dopisać poszczególne wejścia nadajnika do wybranego odbiornika/odbiorników systemu EXTA LIFE,
• przypisać wejścia nadajnika do wybranych scen w celu ich odgrywania,
• przypisać wejścia nadajnika jako warunek wykonania funkcji logicznej.

Uzyskanie tych funkcjonalności wymaga wcześniejszego sparowania nadajnika z kontrolerem.



Cechy:



• nadajnik radiowy do montażu w rozdzielnicach – szyna TH35,
• zdalne sterowanie odbiornikami systemu EXTA LIFE,
• możliwość niezależnego sterowania maksymalnie czterema obwodami (kanałami),
• kodowana transmisja radiowa
• zasilanie 230 V AC,
• duży zasięg działania (do 350 m w terenie otwartym),
• odkręcana antena – możliwość dołączenia anteny zewnętrznej.



Działanie:



Krótkie naciśnięcie przycisku podłączonego do danego wejścia nadajnika powoduje wysyłanie sygnału radiowego do elementów systemu EXTA LIFE. Sygnalizowane jest to mrugnięciem zielonej diody LED w nadajniku. Działanie wejścia jest sygnalizowane zaświecaniem czerwonej diody LED przypisanej do danego wejścia. Odbiornik w celu poprawnej interpretacji sygnału z danego wejścia nadajnika musi zostać z nim wcześniej sparowany. Sposób parowania ( wpisywania poszczególnych wejść do pamięci wybranego odbiornika ) opisany jest w instrukcjach obsługi poszczególnych odbiorników EXTA LIFE. Nadajnik wysyła sygnał radiowy tylko podczas naciśnięcia / puszczenia przycisku podłączonego do danego wejścia. W sytuacji gdy przycisk jest wciśnięty sygnał radiowy nie jest wysyłany. Przedstawiony sposób działania przekłada się na funkcjonalność nadajnika z łącznikami bistabilnymi podłączonymi do wejść IN1…IN4.



Przykładowo, jeżeli łącznik podłączony do wejścia IN1 ma pracować z odbiornikiem w trybie ‘bistabilnym’ to w celu załączenia odbiornika należy zewrzeć łącznik. Jednak w celu ponownego włączenia odbiornika należy najpierw rozewrzeć i ponownie zewrzeć łącznik.



Budowa:

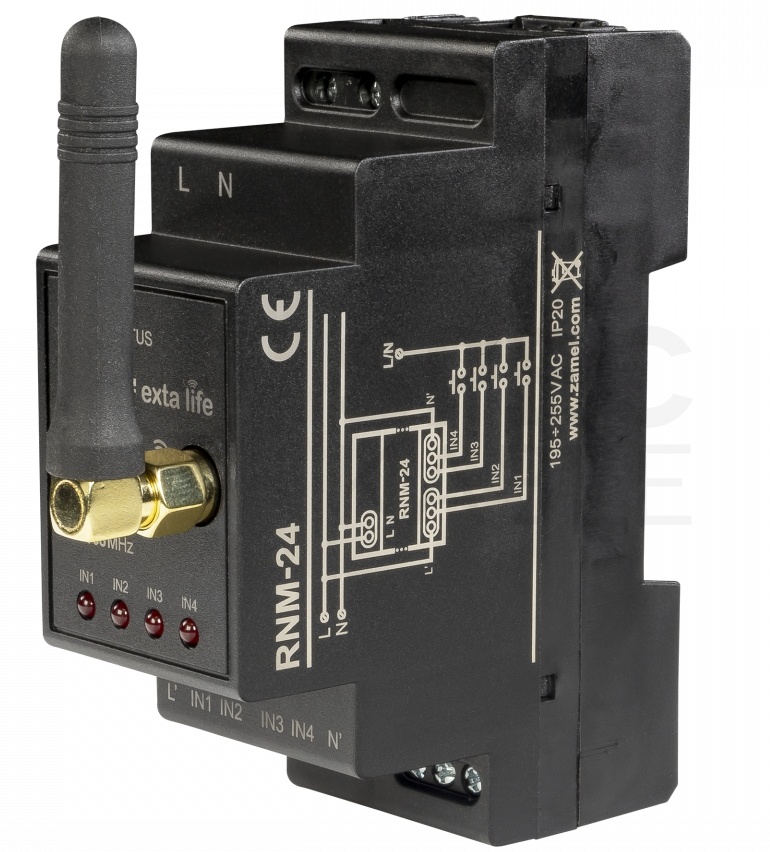

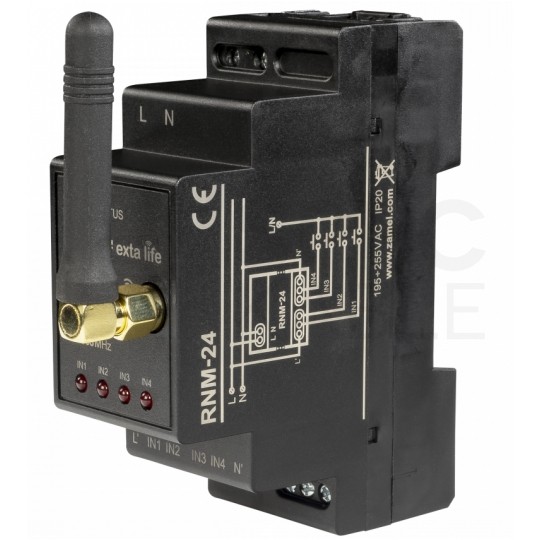

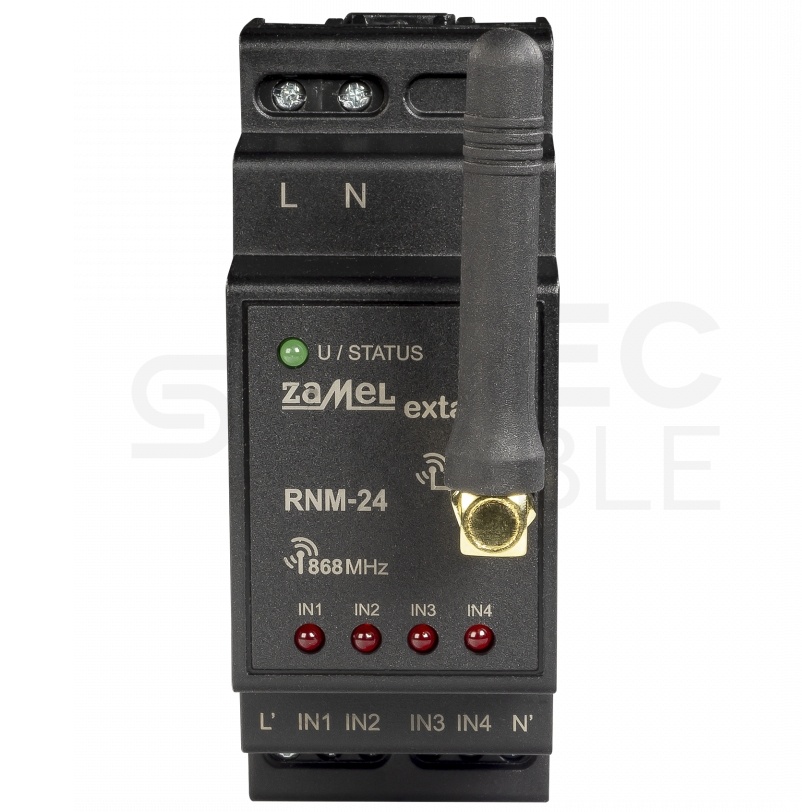

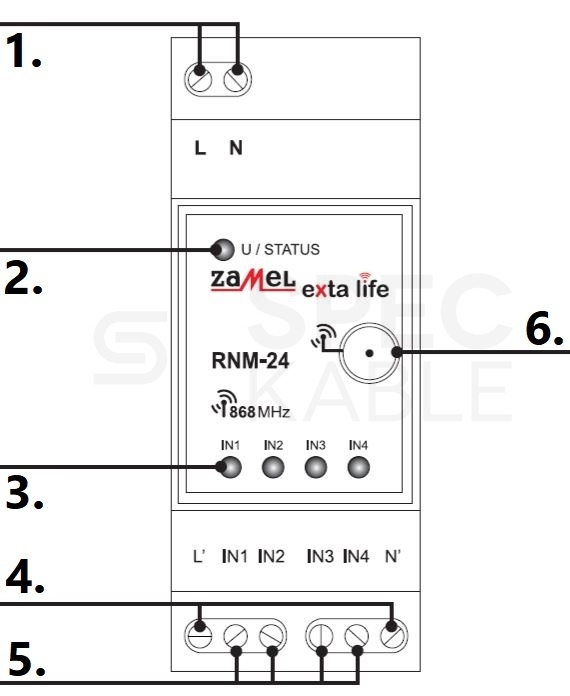

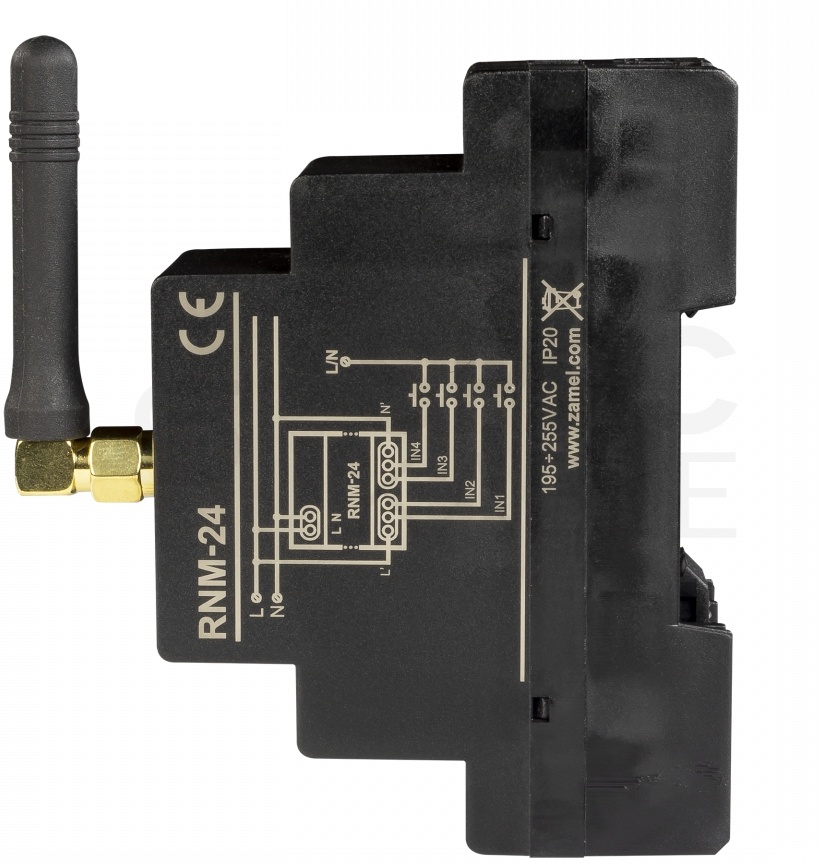

1. Zaciski zasilające
2. Dioda sygnalizacyjna – LED zielona (zasilanie / nadawanie)
3. Diody sygnalizacyjne – 4x LED czerwone (stan wejść IN1 ÷ IN4)
4. Dodatkowe zaciski zasilania L’,N’ (wymagane do poprawnego działania układu wyzwalania)
5. Wejścia sterujące IN1 ÷ IN4
6. Gniazdo anteny



EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

Aplikacja mobilna Android i iOS

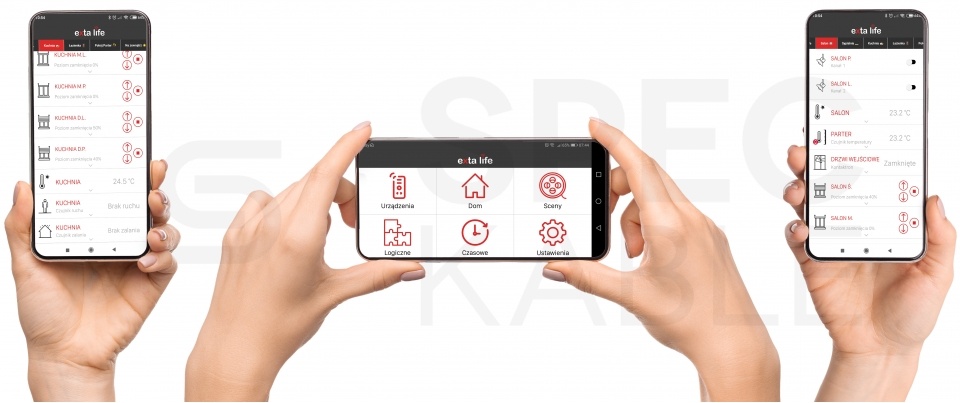

System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS.



System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.



Sterowanie roletami:



Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.



O producencie:



Firma ZAMEL jest polską, rodzinną firmą z siedzibą w Pszczynie. Od ponad 30 lat działa na rynku branży elektrotechnicznej, dynamicznie się rozwijając. Podstawą ich działania jest zapewnienie najwyższej jakości produktów i standardu obsługi klienta, priorytetem – jego zadowolenie. Jakością, ceną i nowoczesnym wzornictwem produktów wygrywają z silnymi konkurentami zagranicznymi, promując jednocześnie polskie produkty i całkowicie polski kapitał za granicą.
