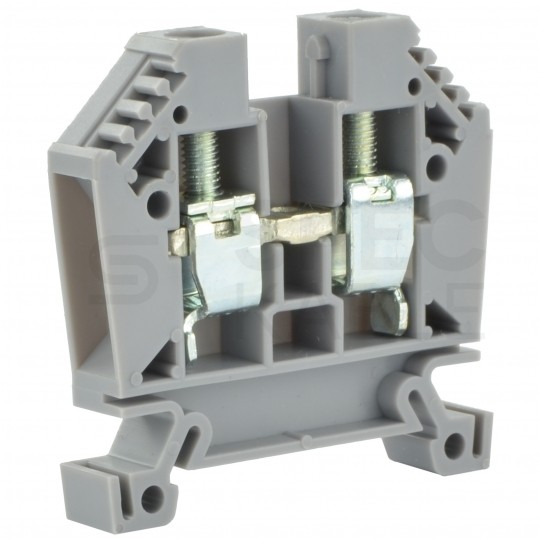

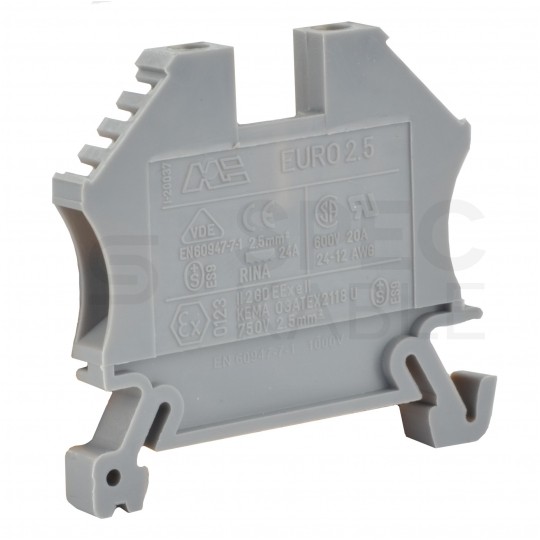

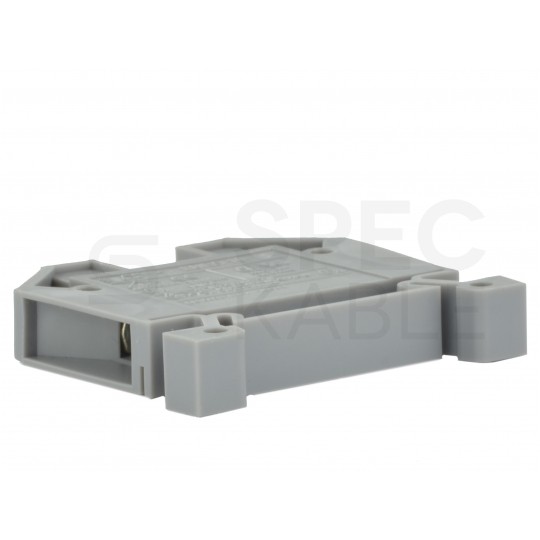

Złączki szynowe należą do grupy osprzętu elektrotechnicznego realizującego łączenie przewodów w sposób bierny przy uwzględnieniu zasad właściwego połączenia pod względem mechanicznym i elektrycznym. Stosuje się je do łączenia przewodów zarówno drutowych jak i linkowych dla niskich i średnich napięć.
Zalety:
- możliwość szybkiego połączenia przewodów
- niska cena
- gwarancja trwałego połączenia
Dane techniczne:
- Przekrój znamionowy przewodu: 2,5 mm²
- Typ złącza: pojedyncze
- Kolor: szary
- Napięcie: 1000 V
- Prąd: 24 A
- Minimalny przekrój przewodu typu linka: 0,5 mm²
- Maksymalny przekrój przewodu typu linka: 2,5 mm²
- Minimalny przekrój przewodu typu drut: 0,5 mm²
- Maksymalny przekrój przewodu typu drut: 4 mm²
- Wysokość: 36 mm
- Szerokość: 47 mm
- Grubość: 5 mm
- Długość odizolowania przewodu: 9 mm
- Standardowa wartość momentu obrotowego dokręcania: 0,5 Nm
- Maksymalna wartość momentu obrotowego dokręcania: 0,5 Nm
- AWG: 24 - 12
