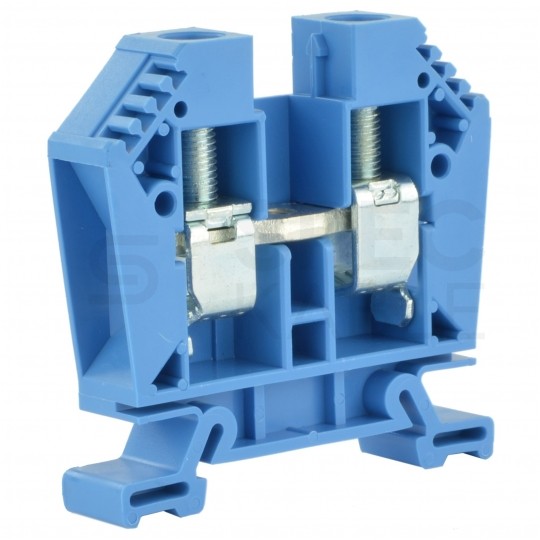

Złączki szynowe należą do grupy osprzętu elektrotechnicznego realizującego łączenie przewodów w sposób bierny przy uwzględnieniu zasad właściwego połączenia pod względem mechanicznym i elektrycznym. Stosuje się je do łączenia przewodów zarówno drutowych jak i linkowych dla niskich i średnich napięć.
Zalety:
- możliwość szybkiego połączenia przewodów
- niska cena
- gwarancja trwałego połączenia
Dane techniczne:
- Przekrój znamionowy przewodu: 16-25 mm²
- Typ złącza: pojedyncze
- Kolor: niebieski
- Napięcie: 1000 V
- Prąd: 101 A
- Minimalny przekrój przewodu typu linka: 1,5 mm²
- Maksymalny przekrój przewodu typu linka: 16 mm²
- Minimalny przekrój przewodu typu drut: 1,5 mm²
- Maksymalny przekrój przewodu typu drut: 25 mm²
- Wysokość: 49 mm
- Szerokość: 56 mm
- Grubość: 11,7 mm
- Prąd maksymalny: 100 A
- Długość odizolowania przewodu: 12 mm
- Standardowa wartość momentu obrotowego dokręcania: 2,0 Nm
- Maksymalna wartość momentu obrotowego dokręcania: 2,0 Nm
- AWG: 14 - 4
