Zestaw solarny 2150W do grzania wody w bojlerach: Przetwornica ECO Solar Boost MPPT-3000 3kW + 5x Panel solarny monokrystaliczny 430W + 2x25mb kabel solarny+ złącza MC4

Solarny zestaw do grzania wody w bojlerach ECO Solar Boost 5xPV Mono MPPT 2150W

Najprostszy system grzania wody w bojlerach dostępny na rynku!

Zestaw składa się z 5 paneli monokrystalicznych o mocy 430W każdy, przetwornicy ECO Solar Boost MPPT-3000 3kW oraz kompletnego okablowania o długości 25 metrów zakończonego z jednej strony złączami MC4, a z drugiej konektorami oczkowymi do przetwornicy.

System jest prosty, wymaga jedynie podłączenia 5 sztuk typowych paneli fotowoltaicznych o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.

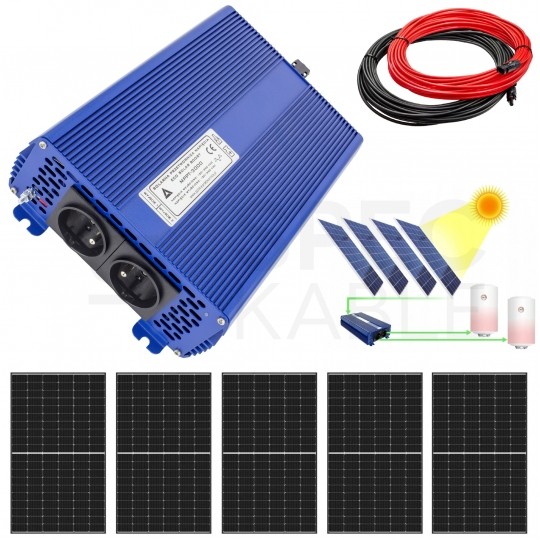

W skład zestawu wchodzą:

• 5 monokrystalicznych paneli PV 430W
• Przetwornica solarna ECO Solar Boost MPPT-3000 3kW
• Komplet przewodów 2x 25 metrów (czarny i czerwony) ze złączami MC4
• Instrukcję instalacji

We własnym zakresie należy zaopatrzyć się w zestaw do zamontowania paneli oraz bojler z grzałką i termostatem.

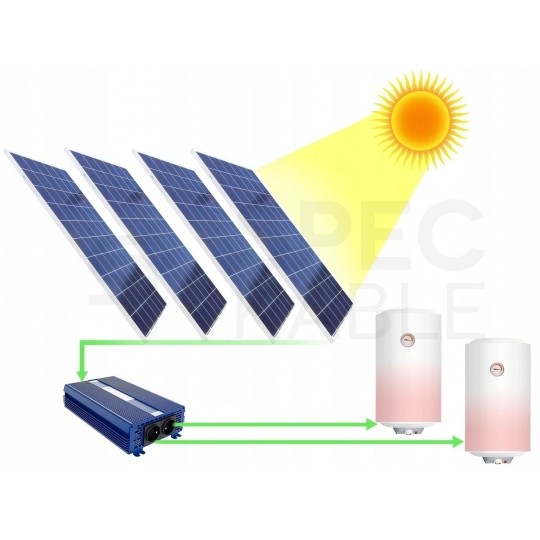

Opis działania systemu

Prąd stały wytwarzany w panelach solarnych, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1".

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

Uwaga! Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.

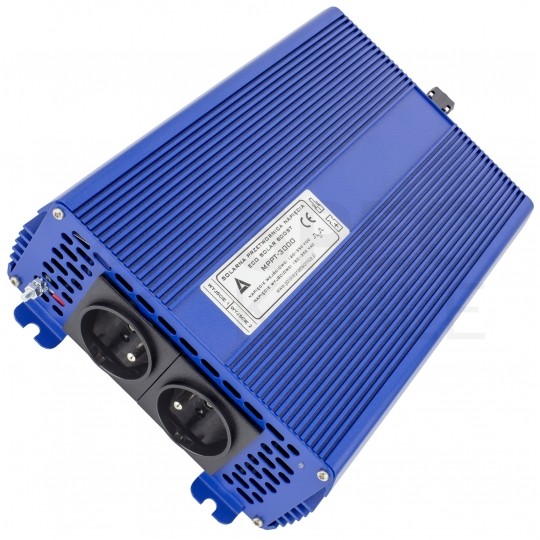

Przetwornica solarna ECO Solar Boost MPPT-3000 3kW

Przetwornica ECO Solar Boost  pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

Przetwornica została zaprojektowana i wyprodukowana w Polsce z najwyższej jakości materiałów.

Charakterystyka:

• Napięcie wejściowe: 120 do 350 (VDC)
• Napięcie wyjściowe: 120 do 350 (VAC)
• Maksymalna moc: 3 kW
• Przebieg napięcia: sinus modyfikowany (wysoka stabilność pracy)
• Funkcja MPPT
• Połączenie paneli PV: Szeregowe, lub szeregowo równoległe
• Zabezpieczenia: przeciążeniowe, zwarciowe, termiczne, nadnapięciowe
• Solidna, aluminiowa obudowa
• Chłodzenie: aktywne (wentylator)

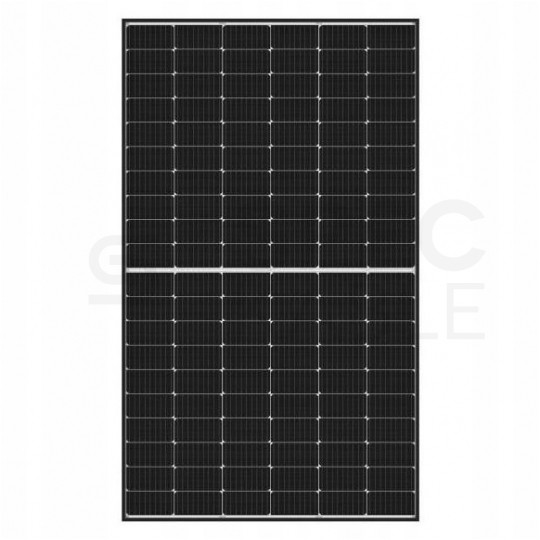

Panel fotowoltaiczny monokrystaliczny Kingdom Solar KD-M430 N-type SMBB Silver Frame 430W

Panele słoneczne samoczyszczące monokrystaliczne, ze srebrną ramką, wykonane w technologii SMBB. Charakteryzują się przede wszystkim wysoką skutecznością, wydajnością oraz sprawnością energetyczną. W stosunku do paneli polikrystalicznych są bardziej wydajne, co jest kluczowe dla instalacji dachowych (mniej miejsca, mniejsze koszty montażu).

Powłoka została wykonana w specjalnej technologii zabezpieczającej przed osiadaniem brudu. Promienie UV rozkładają zanieczyszczenia na szybie (fotokataliza), a deszcz je spłukuje. Dzięki właściwościom hydrofilnym powłoki, woda rozlewa się po szkle i szybko spływa, nie zostawiając śladów w postaci zacieków.

Każdy panel wyposażony jest we wtyczki MC4, które pozwalają łączyć więcej modułów w jedną matrycę. Dzięki temu panel nadaje się zarówno do zastosowań domowych, jak i komercyjnych. Moduły można montować na dachu lub na gruncie. Żywotność paneli jest przewidziana na 30 lat.

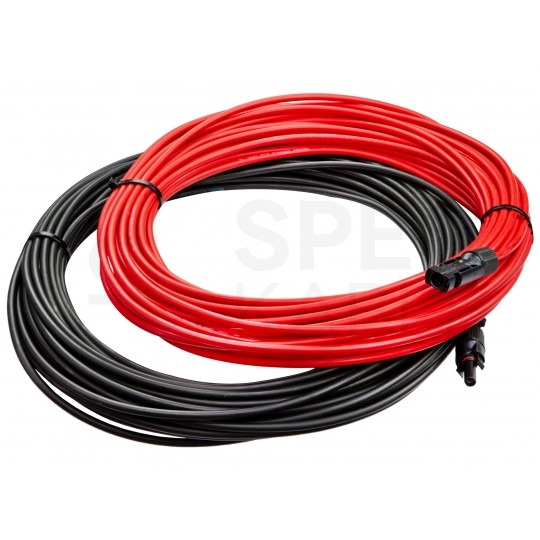

Przewód solarny H1Z2Z2-K LSZH 1500V DC 4mm² (czarny i czerwony)

Wysokiej jakości przewód jednożyłowy do instalacji fotowoltaicznych z miedzianą żyłą wielodrutową ocynowaną, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Kable zostały wyprodukowane specjalnie pod zastosowania solarne, są odporne na promieniowanie UV, chemikalia i oleje. Możne je użytkować zarówno wewnątrz, jak i na zewnątrz budynków.

• Liczba i przekrój żył: 1 x 4mm²
• Średnica zewnętrzna (około): 5,8mm
• Napięcie znamionowe: 1,5kV DC / 1kV AC
• Żyła: wielodrutowa, cynowana miedź
• Powłoka i izolacja: usieciowana poliolefina XLPO
• Niska emisyjność oraz toksyczność dymów: LSZH
• Temperatura pracy: od -40°C do +90°C
• Promień gięcia: 6 x średnica
• Normy: IEC 62930 / EN 50618
• Żywotność: 25 lat

Bezpieczeństwo transportu

Podczas transportu oraz sortowania, paczki często są narażone na wibracje, wstrząsy oraz uszkodzenia, dlatego aby zapewnić im maksymalne bezpieczeństwo każda paleta zostaje specjalnie zabezpieczona.

Polska produkcja

Przetwornica solarna została zaprojektowana i wyprodukowana w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.

O producencie:

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki.

Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym.

Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.

Dane techniczne - Przetwornica solarna ECO Solar Boost MPPT-3000 3kW:

• Model: MPPT-3000
• Napięcie wejściowe: 120 do 350 (VDC)
• Napięcie wyjściowe: 120 do 350 (VAC)
• Przebieg napięcia wyjściowego: modyfikowany sinusoida
• Częstotliwość napięcia wyjściowego: 50 Hz
• Maksymalna moc: 3000 W
• Funkcja MPPT: tak
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe
• Złącze zasilania (wejściowe): MC4 - 2szt
• Gniazdo wyjściowe 230V: E (z bolcem) - 2 szt
• Obudowa: aluminium
• Wymiary: 290x190x80 mm
• Waga: 2,4 kg
• Zabezpieczenie przeciążeniowe: tak
• Zabezpieczenie zwarciowe: tak
• Zabezpieczenie termiczne: 80°C
• Zabezpieczenie nadnapięciowe: tak
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: aktywne (wentylator)
• Stopień ochrony (IP): IP21

Dane techniczne - Panel fotowoltaiczny monokrystaliczny Kingdom Solar KD-M430 N-type SMBB Silver Frame 430W:

• Moc nominalna Pmax (W): 430
• Tolerancja mocy Pmax Maximum: 0 ~ +5
• Maksymalne napięcie Vmp [V]: 32.28
• Prąd w mocy nominalnej lmp [A]: 13.28
• Napięcie obwodu otwartego VOC [V]: 38.95
• Zabezpieczenie zwarciowe [A]: 25
• Prąd zwarciowy [A]: 13.73
• Wydajność modułu [%]: 21.5
• NOTC: 46°C - 50°C
• Współczynnik temperatury Pmax: -0.29%/C
• Współczynnik temperatury Voc: -0.25%/C
• Współczynnik temperatury Isc: +0.045%/C
• Maksymalne napięcie pracy: 1500VDC
• Temperatura robocza: -40°C +85°C
• Maksymalny prąd zwrotny [A]: 25
• Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
• Ogniwa: Mono 60×180 mm N-type
• Ilość ogniw: 108 (6×18)
• Wymiary modułu [mm]: 1722×1134×30
• Waga [kg]: 21.3
• Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane
• Skrzynka przyłączeniowa: IP68
• Przewody: 4mm2, (+)30cm, (-)30cm
• Konektory: MC4-kompatybilne
