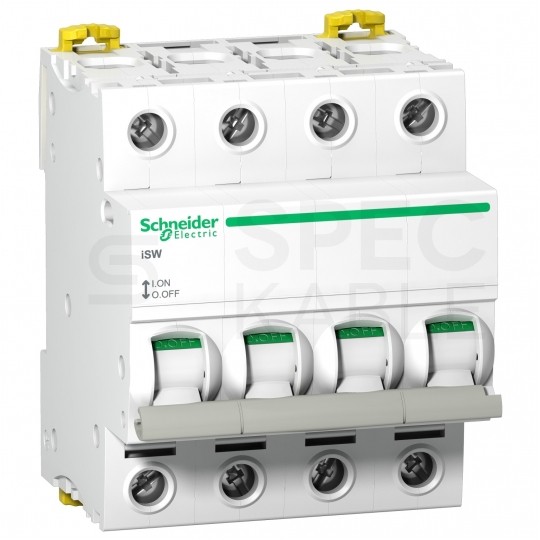

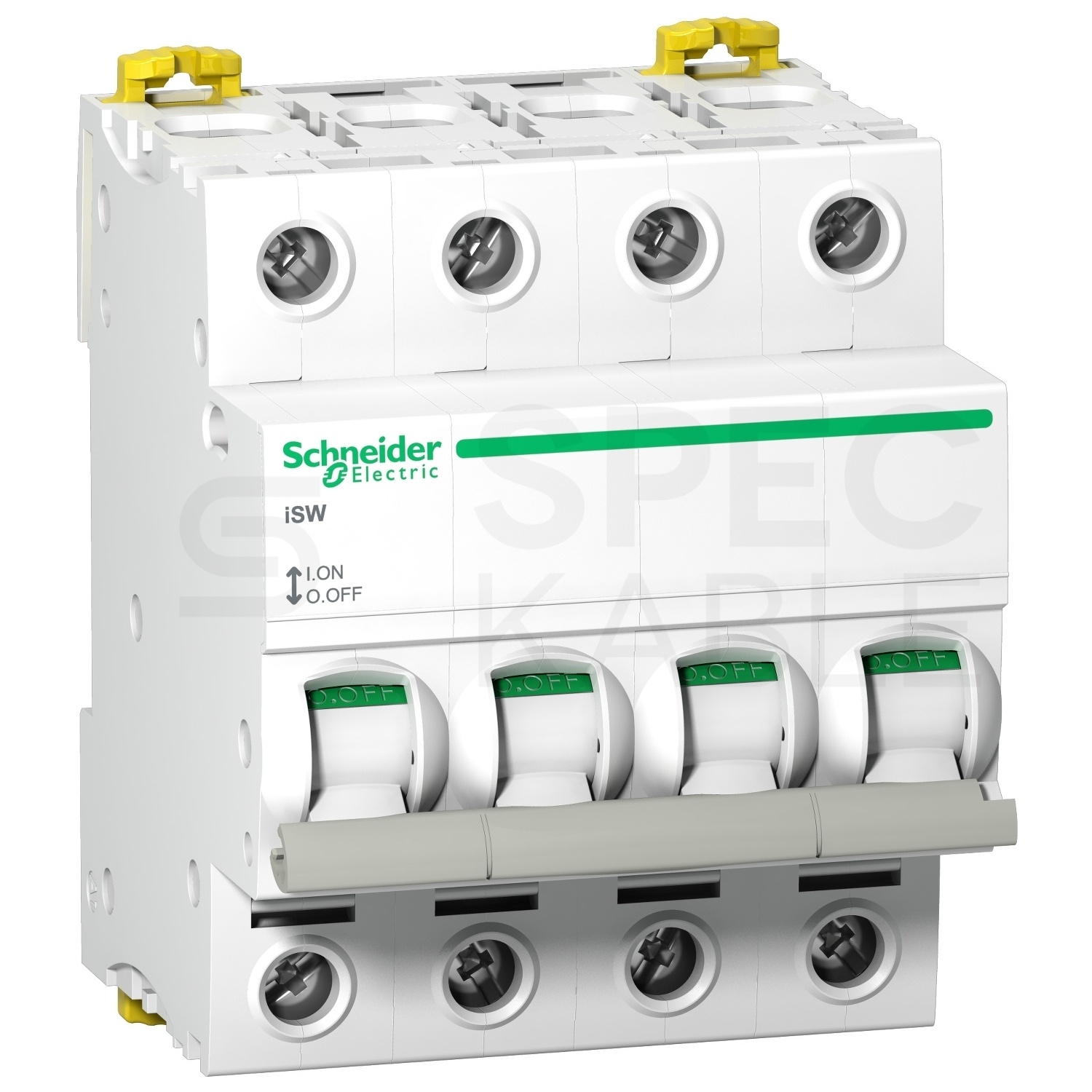

Rozłącznik izolacyjny 100A 4-biegunowy 4P ( 415V AC ) 4-modułowy iSW ACTI9 Schneider

Rozłącznik izolacyjny 100A 4-biegunowy 4P ( 415V AC ) 4-modułowy ACTI9 Schneider

Schneider iSW-100-4

Rozłącznik izolacyjny to urządzenie elektryczne, którego zadaniem jest bezpieczne odłączenie części obwodu elektrycznego od źródła zasilania. Jego podstawową funkcją jest stworzenie widocznej i pewnej przerwy izolacyjnej w obwodzie, co jest kluczowe dla bezpieczeństwa podczas prac serwisowych lub konserwacyjnych na instalacjach elektrycznych.

Rozłączniki izolacyjne nie są przeznaczone do częstego włączania i wyłączania obciążenia elektrycznego. Ich głównym celem jest izolowanie obwodu, co oznacza, że nie są one zaprojektowane do przerywania prądu w czasie obciążenia.

Stanowią one istotny element zapewniający bezpieczeństwo w systemach elektrycznych, zwłaszcza w przemyśle i dużych instalacjach elektrycznych.

Dane techniczne:

• Producent: Schneider
• Gama produktów: Acti9
• Nazwa produktu: Acti 9 iSW
• Typ produktu lub komponentu: Rozłącznik
• Skrócona nazwa urządzenia: iSW
• Zastosowanie urządzenia: Sterowanie, Izolacja
• Opis biegunów: 4P
• Kategoria użytkowania: AC-22A
• Funkcja izolacyjna: tak
• Znamionowy prąd łączeniowy [Ie]: 100 A w 415 V prąd przemienny (AC) 50/60 Hz[Ue]
• Znamionowe napięcie łączeniowe: 415 V prąd przemienny (AC) 50/60 Hz
• Znamionowy prąd załączalny zwarciowy [Icm]: 5 kA rozłącznik izolacyjny samodzielny
• [Icw] Znamionowy prąd krótkotrwały wytrzymywany: 1500 A
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-3

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: Wskaźnik zał/wył
• Wskazanie położenia styku: Tak
• Sposób montażu: Stacjonarny
• Podstawa montażowa: Szyna DIN
• Dopasowanie do szyn łączeniowych i bloków rozdzielczych: Góra lub dół: tak
• Szerokość w modułach 9 mm: 8
• Wysokość: 85 mm
• Szerokość: 72 mm
• Głębokość: 73 mm
• Kolor: Biały
• Trwałość mechaniczna: 20000 cykli
• Trwałość elektryczna: 10000 cykli
• Długość izolacji zdejmowanej z kabla: 14 mm
• Moment dokręcania: 3,5 N.m
• Normy: IEC 60947-3, EN 60947-3
• Stopień ochrony IP: IP20
• Stopień zanieczyszczenia: 3
• Tropikalizacja: 2
• Wilgotność względna: 95 % w 55 °C
• Temperatura otoczenia dla pracy urządzenia: -25…60 °C
• Temperatura otoczenia dla przechowywania: -40…85 °C

Przyłącza - zaciski:

• Zaciski typu tunelowego (góra lub dół) - ≤ 50 mm² - sztywny
• Zaciski typu tunelowego (góra lub dół) - ≤ 35 mm² - elastyczny
• Zaciski typu tunelowego (góra lub dół) - ≤ 35 mm² - elastyczny z tulejką
