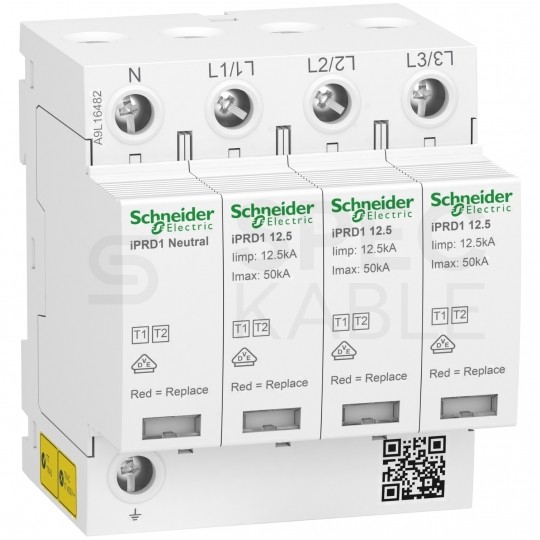

Ogranicznik przepięć SPD 3-fazowy B+C (Typ 1+2) 4P 12,5kA + 20kA/50kA warystorowo-iskiernikowy ACTI9 Schneider

Ogranicznik przepięć SPD 3-fazowy B+C (Typ 1+2) 4P 12,5kA + 20kA/50kA warystorowo-iskiernikowy ACTI9

Schneider iPRD1 12.5R-T12-3N

Ogranicznik ochronnik przepięć to kluczowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przepięć w sieciach TN-S i TT.

Dzięki wysokiemu maksymalnemu rozładowaniu na poziomie 50 kA oraz zaawansowanej technologii impulsowego prądu udarowego, zapewnia niezawodną ochronę przed przepięciami, chroniąc wrażliwe urządzenia.

Wyposażony w funkcję zdalnej sygnalizacji , ogranicznik ten jest idealnym rozwiązaniem do wymagających środowisk, gdzie niezawodność i bezpieczeństwo są priorytetem.

Najważniejsze funkcje:

• Ochrona instalacji elektrycznych przed bezpośrednimi uderzeniami pioruna
• Połączony ogranicznik przepięć typu 1+2 12,5 kA zgodnie z normami IEC 61643-11:2011 i EN 61643-11:2012
• Nadaje się do sieci TT i TN-S z wysokimi potencjalnymi prądami zwarciowymi
• Maksymalne ciągłe napięcie pracy, Uc = 340, 460 V
• Wyposażone w zdalny styk transferowy do wysyłania informacji o zakończeniu okresu eksploatacji

Dane techniczne:

• Producent: Schneider
• Nazwa produktu: Acti9 iPRD1
• Typ produktu lub komponentu: Ochronnik przepięciowy z kasetą na wtyk
• Skrócona nazwa urządzenia: iPRD1 12.5
• Zastosowanie urządzenia: Dystrybucja
• Normy: EN 61643-11:2012, IEC 61643-11:2011
• Znak jakości: CE, EAC, VDE
• Opis biegunów: 3P + N
• Zdalna sygnalizacja: Z
• Zestaw styków sygnałowych: 1 SD (1 Z/O)
• Rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego
• System uziemienia: TT, TN-S

Czym jest znak VDE?

VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.

Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.

Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.

Zrównoważony rozwój - Green Premium

Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.

Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.

O producencie:

Schneider Electric SE to globalne przedsiębiorstwo specjalizujące się w projektowaniu i produkowaniu urządzeń oraz akcesoriów dla branży energetycznej.

Główna siedziba przedsiębiorstwa znajduje się w mieście Rueil-Malmaison we Francji. Początki firmy sięgają 1836 roku.

Przełomowym rokiem dla Schneider Electric SE był 1919 rok, kiedy to firma otworzyła oddziały w Europie. Od tamtej pory systematycznie rozszerza swoją ofertę i zdobywa nowe rynki.

Szczegółowa specyfikacja techniczna:

Ogólne:

• Klasa ochronnika przeciwprzepięciowego: Typ 1 + 2
• Technologia ochronnika przeciwprzepięciowego: MOV + GDT
• [Ue] Znamionowe napięcie łączeniowe: 230/400 V prąd przemienny (AC) (+/- 10 %) w 50/60 Hz
• [In] Nominalny prąd wyładowczy: 20 kA
• [Imax] Maksymalny prąd wyładowczy: 50 kA
• Prąd udarowy [Iimp]: Tryb wspólny: 50 kA N/PE; Tryb różnicowy: 12,5 kA L/N
• Największe trwałe napięcie pracy [Uc]: Tryb różnicowy: 350 V L/N; Tryb wspólny: 255 V N/PE
• Napięciowy poziom ochrony [Up]: <1,5 kV typ 1 + 2
• Prąd różnicowy: 0,003 mA N/PE
• Przepięcie dorywcze [Ut]: 337 V L/N 5 s wytrzymałość; 1200 V N/PE 200 ms tryb bezpieczny
• Rodzaj dobezpieczenia: Powiązany bezpiecznik gG 160 A 120 kA STANDARD; Skojarzony wyłącznik Compact NSX160E 80 A 25 kA STANDARD
• Sygnalizacja lokalna: Robocze: wskaźnik mechaniczny (Biały); End of life: wskaźnik mechaniczny (Czerwony)
• Sposób montażu: Zatrzaskowy (szyna DIN)
• Szerokość w modułach 9 mm: 8
• Wysokość: 89 mm
• Szerokość: 72 mm
• Głębokość: 69 mm
• Masa produktu: 619 g
• Kolor: Biały (RAL 9003)
• Materiał: PA6
• Długość odizolowanego odcinka: 14 mm
• Moment dokręcania: 3,5 N.m

Środowisko pracy

• Stopień ochrony IK: IK05 zgodnie z IEC 62262
• Stopień zanieczyszczenia: 3
• Wilgotność względna: 5…95 %
• Wysokość pracy (w metrach nad poziomem morza): 2000 m
• Temperatura otoczenia dla pracy urządzenia: -25…60 °C
• Temperatura otoczenia dla przechowywania: -40…80 °C

Przyłącza - zaciski:

• Zacisk typu tunelowego (faza) 10…25 mm² elastyczny
• Zacisk typu tunelowego (faza) 10…35 mm² sztywny
• Zacisk typu tunelowego (earth) 16…25 mm² elastyczny
• Zacisk typu tunelowego (earth) 16…35 mm² sztywny
