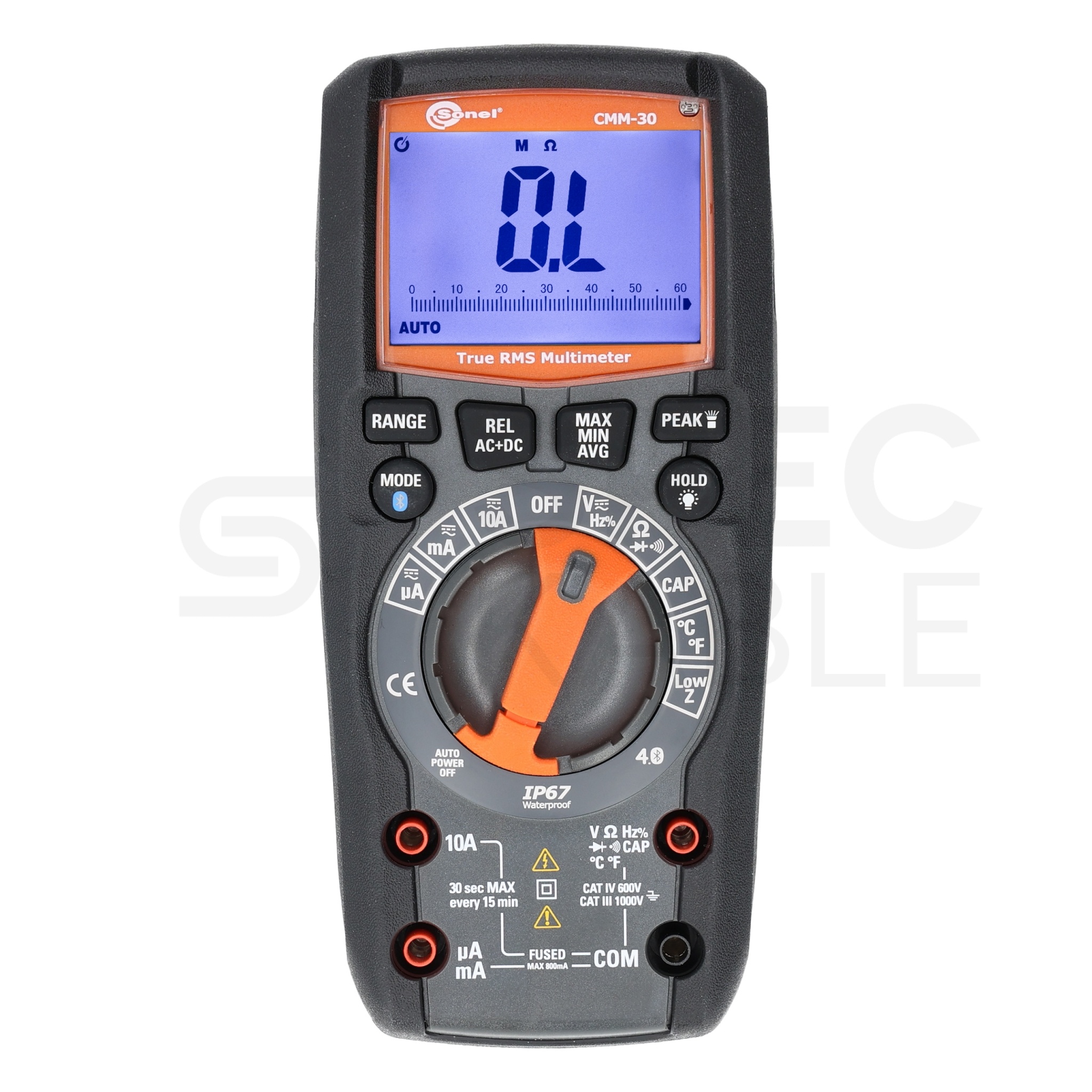

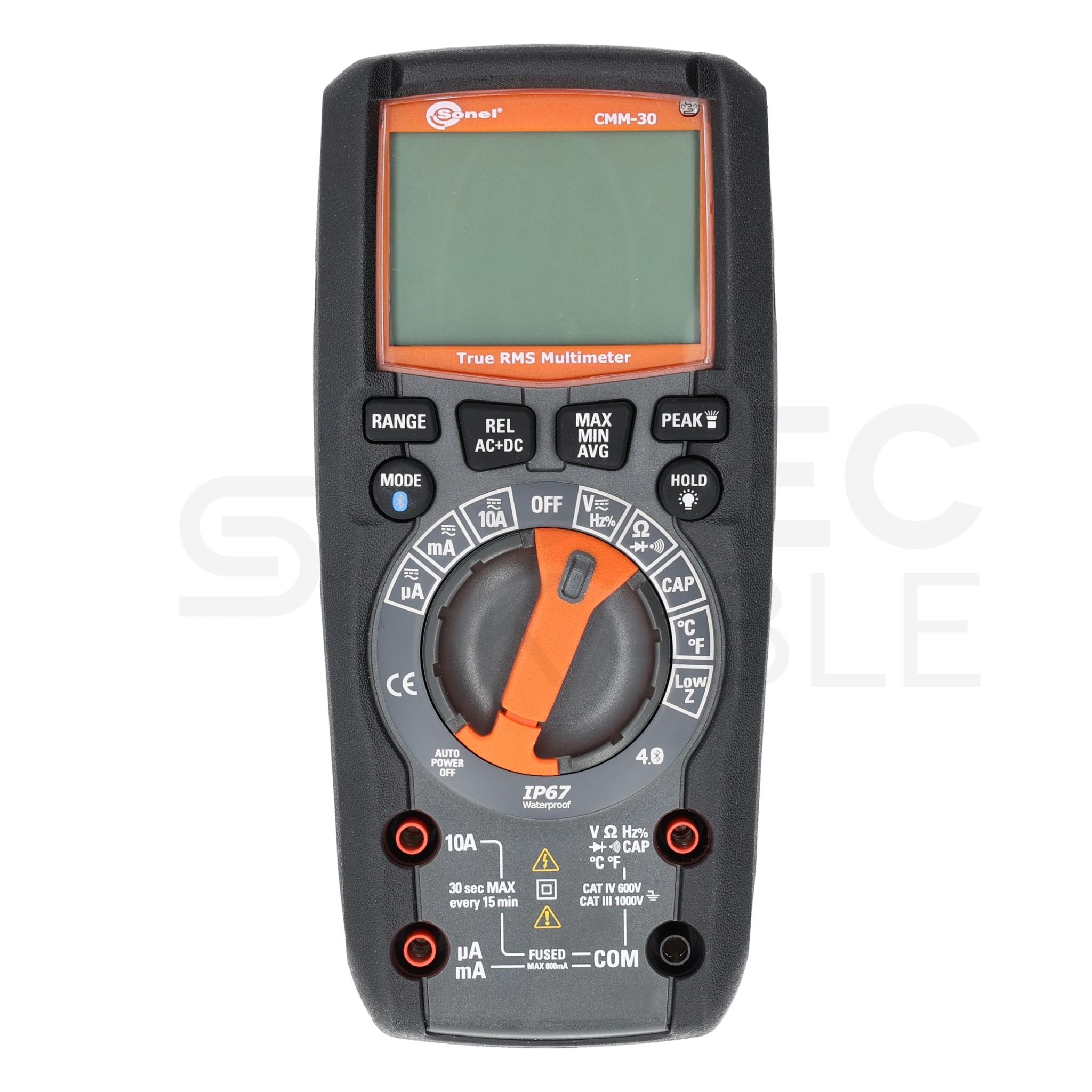

MULTIMETR MIERNIK PRZEMYSŁOWY Z POMIAREM TEMPERATURY Z WYŚWIETLACZEM LCD

SONEL CMM-30

Kompaktowy miernik przemysłowy marki Sonel to urządzenie łączące w sobie wszechstronność oraz niezwykłą wytrzymałość.

Przyrząd kryje w sobie 11 podstawowych funkcji pomiarowych, co czyni go idealnym narzędziem do różnorodnych zastosowań w przemyśle, serwisie i instalacjach elektrycznych.

Urządzenie zostało wyposażone w wyświetlacz LCD z automatycznym podświetleniem, które dostosowuje poziom jasności do warunków oświetleniowych. Wbudowana latarka umożliwia wykonywanie pomiarów w miejscach o słabej widoczności lub w całkowitej ciemności.

Obudowa miernika została wykonana z wytrzymałych materiałów, które zapewniają ochronę przed wodą i pyłem, co potwierdza stopień ochrony IP67.

Dzięki funkcji komunikacji bezprzewodowej multimetr pozwala na przesyłanie wyników pomiarowych w czasie rzeczywistym poprzez aplikację mobilną Sonel Multimeter Mobile.

Zawartość zestawu

• Miernik CMM-30

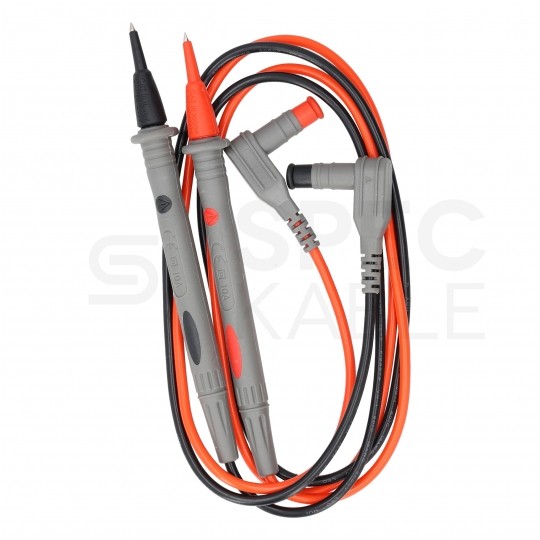

• Komplet przewodów pomiarowych CMM (CAT IV, M)
• Przyrządy do pomiaru temperatury:

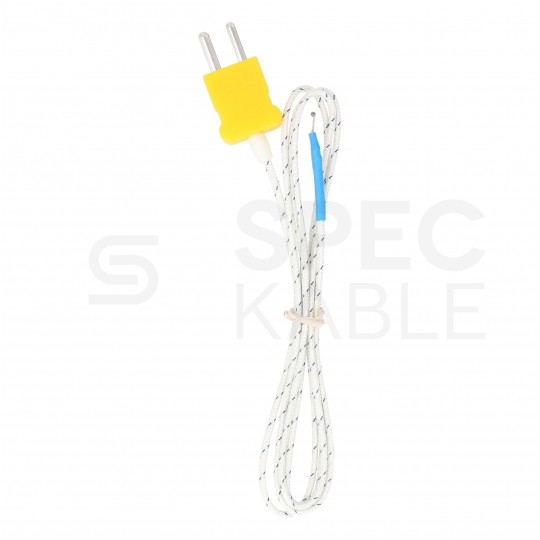

  • Sonda (typ K) WASONTEMK

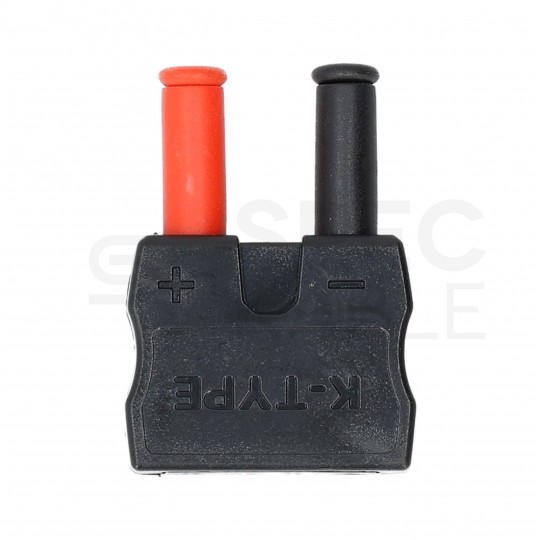

  • Adapter WAADATEMK

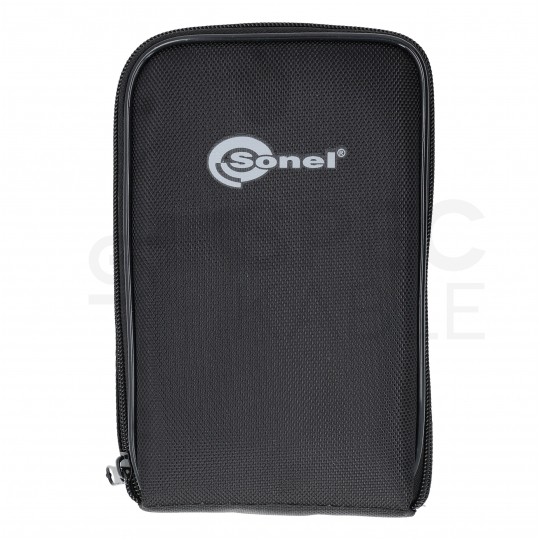

• Futerał podstawowy

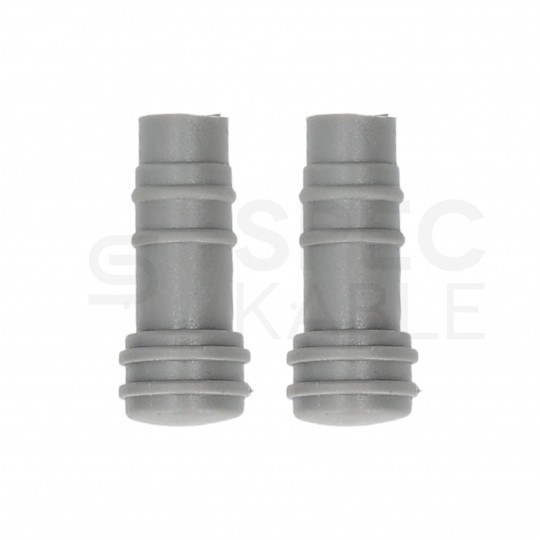

• 2x zaślepka gniazd pomiarowych

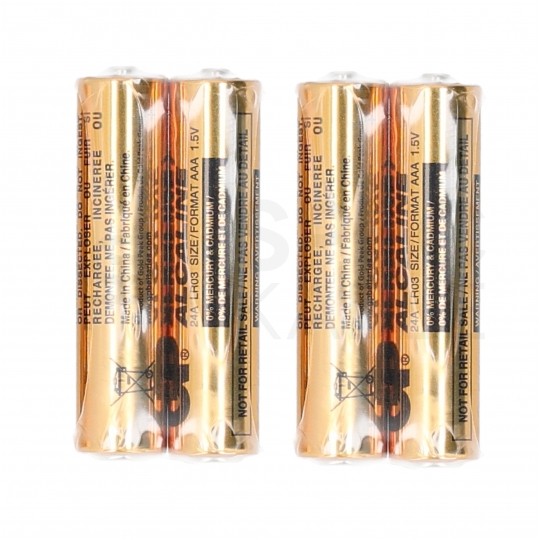

• 4x bateria LR03 AAA 1,5 V

Najważniejsze zalety:

• 11 podstawowych funkcji pomiarowych
• Pomiar względny REL, wartości szczytowych PEAK, wartości średnich i skrajnych MAX/MIN/AVG oraz TRMS
• Komunikacja bezprzewodowa poprzez aplikację
• Duży, czytelny, podświetlany ekran

Dane techniczne

• Producent: Sonel
• Model: CMM-30

Napięcie AC:

• zakres – do 1000 V
• rozdzielczość – od 0,001 V
• dokładność – od +/- 1,0% w.m. + 5 cyfr

Napięcie DC:

• zakres – do 1000 V
• rozdzielczość – od 0,1 mV
• dokładność – od +/- 0,5% w.m. + 8 cyfr

Prąd AC/DC:

• zakres – do 10 A
• rozdzielczość – od 0,1 μA
• dokładność – od +/- 1,0% w.m. + 3 cyfry

Rezystancja:

• zakres – do 60 MΩ
• rozdzielczość – od 0,1Ω
• dokładność – od +/- 1,5% w.m. + 5 cyfr

Low Z (napięcie AC / DC):

• zakres – do 1000 V
• rozdzielczość – od 0,001 V
• dokładność – od +/- 3,0% w.m. + 5 cyfr

Częstotliwość:

• zakres – do 9,999 kHz
• rozdzielczość – od 0,001 Hz
• dokładność –  +/- 1,0% w.m. + 5 cyfr

Pojemność:

• zakres – do 6000 µF
• rozdzielczość – od 0,01 nF
• dokładność – od +/- 3,0% w.m. + 5 cyfr

Cykl roboczy (%):

• zakres – od 20,0 do 80,0%
• rozdzielczość – 0,1%
• dokładność – +/- 1,2% w.m. + 2 cyfry

Pomiar temperatury:

• zakres – -20~760°C
• rozdzielczość – 0,1°C
• dokładność – od +/- 1,0% w.m. + 5°C

Ciągłość / test diody: tak

Cechy podstawowe

• Zliczanie: 6000 cyfr
• HOLD: tak
• Ręczny / automatyczny wybór zakresu: tak

Cechy zaawansowane

• MIN / MAX / AVG: tak
• Pomiar AC+DC: tak
• PEAK HOLD: tak
• Pomiar względny REL: tak
• Pomiar TRMS: tak
• Pamięć: w aplikacji mobilnej
• Komunikacja Bluetooth: tak

Cechy pozostałe

• Łatwy dostęp do bezpieczników A / mA: tak
• Automatyczne wyłączanie urządzenia: tak
• Wskaźnik rozładowanej baterii: tak
• Wbudowana latarka: tak
• Beeper: tak

Wyświetlacz

• Rodzaj: LCD segmentowy, 4 cyfry
• Podświetlanie ekranu: automatyczne i ręczne

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa (PN-EN 61010): CAT IV 600 V | CAT III 1000 V
• Stopień ochrony: IP67
• Wymiary: 170 × 75 × 48 mm
• Waga: 418 g
• Temperatura pracy: 0~40°C
• Temperatura przechowywania: -20~60°C

CAT III 600 V / CAT IV 1000 V

Miernik firmy Sonel został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie.

Klasyfikacja CAT informuje użytkownika, w którym miejscu instalacji produkt jest bezpieczny.

Produkt gwarantuje odporność w kategorii pomiarowej III do 600 V oraz kategorii IV do 1000 V.

Widoczność w każdych warunkach

Mrok w miejscu pracy przestaje być przeszkodą dzięki wbudowanej latarce. Automatyczne podświetlenie ekranu, przycisków i pokrętła umożliwia wykonywanie pomiarów w każdych warunkach oświetleniowych.

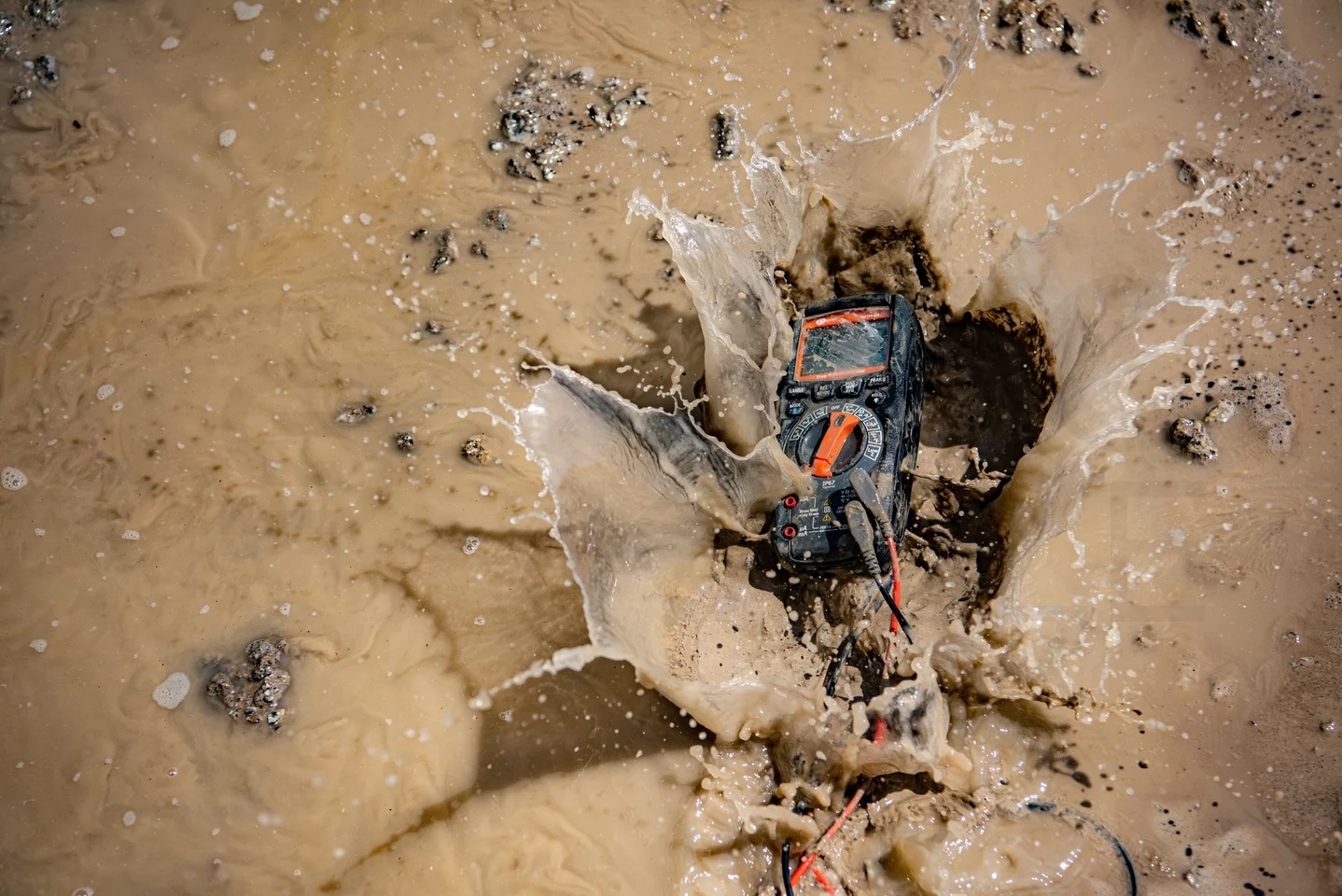

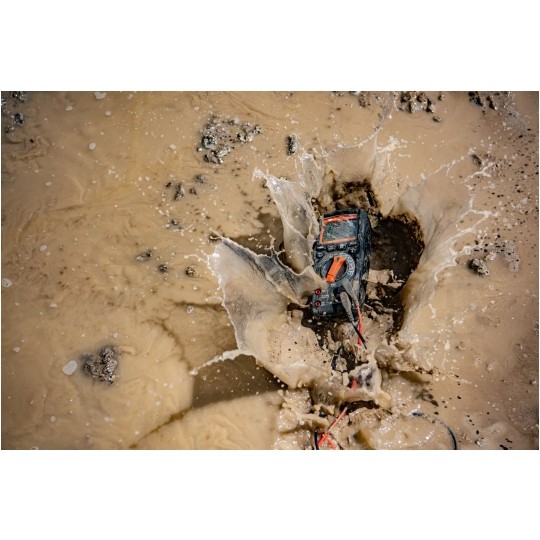

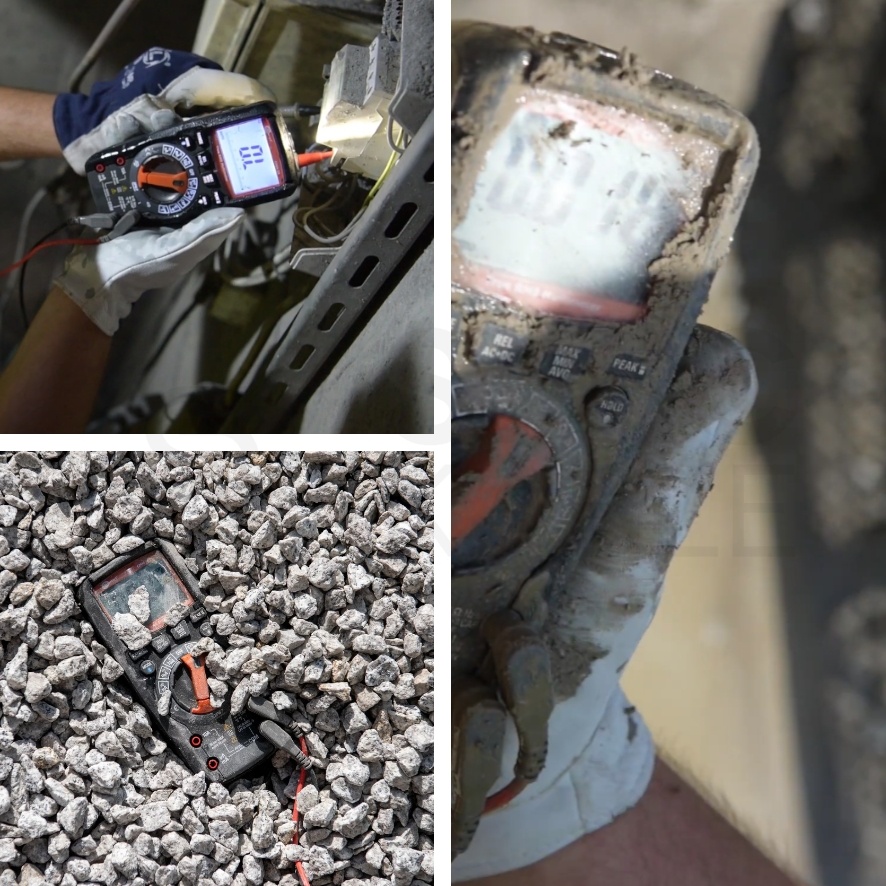

Wyjątkowa konstrukcja

Wykorzystując najnowsze technologie stworzyliśmy kompaktowe urządzenie do pracy w najcięższych warunkach. Gumowa obudowa niweluje skutki zalania wodą i upadków (stopień ochrony IP67).

Wielofunkcyjność

Na wyjątkową wszechstronność urządzenia składa się 11 podstawowych funkcji pomiarowych oraz funkcje dodatkowe, takie jak pomiar względny REL, pomiar wartości średnich i skrajnych MAX/MIN/AVG czy pomiar wartości szczytowej PEAK.

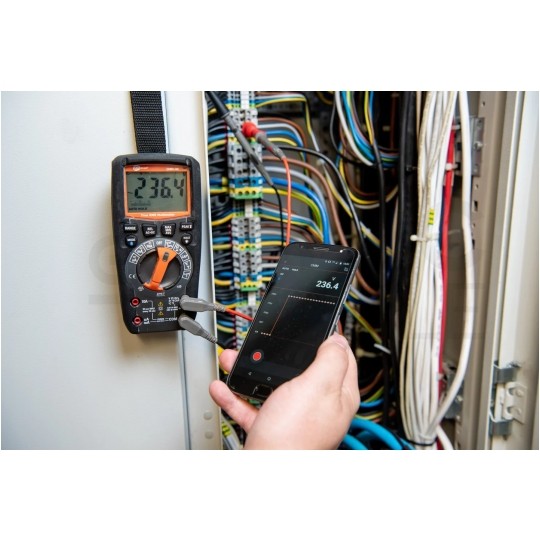

Komunikacja bezprzewodowa – Sonel Multimeter Mobile

Urządzenie pozwala na bezprzewodowy przesył wyników pomiarowych w trybie „na żywo” do aplikacji mobilnej Sonel Multimeter Mobile.

Dzięki niej wyniki można zarejestrować, skatalogować oraz uzupełnić o opis i zdjęcia, jak również wysyłać jako załącznik e-maila.

Stopień ochrony IP67

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)

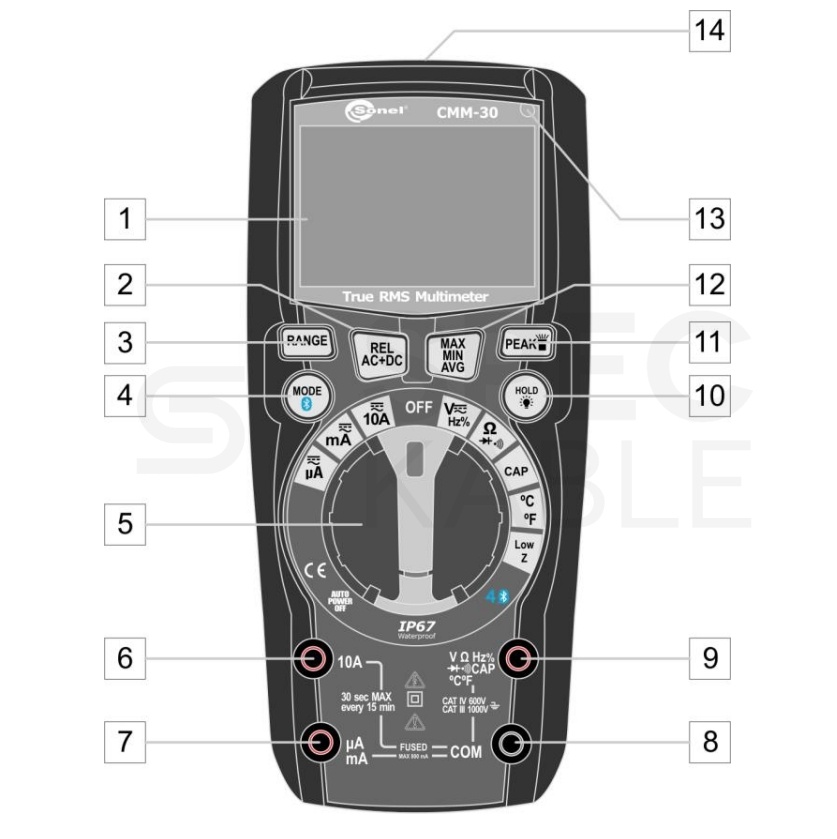

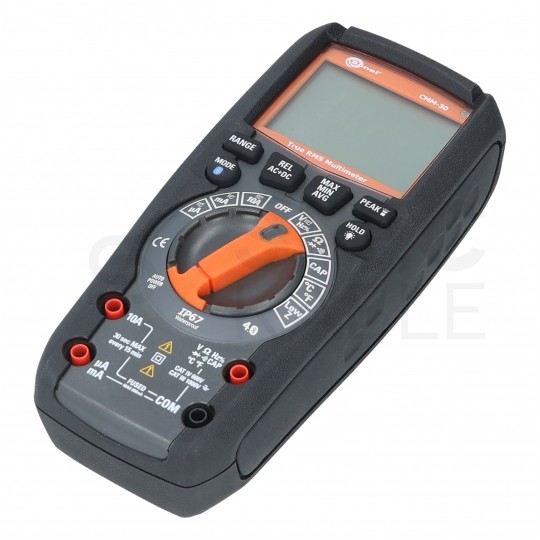

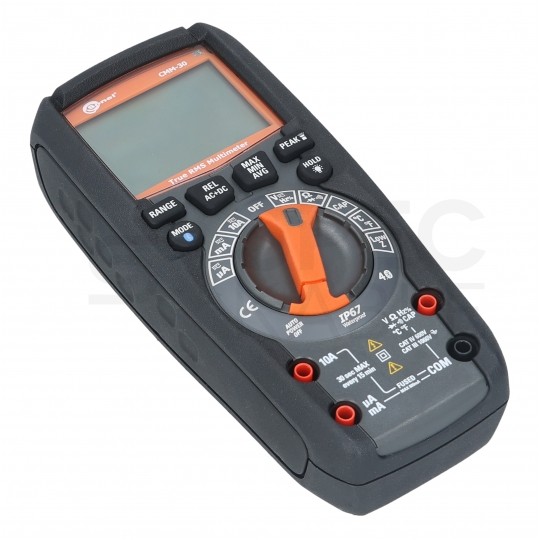

Budowa miernika:

1. Wyświetlacz LCD
2. Przycisk REL / AC+DC
3. Przycisk Range
4. Przycisk MODE Bluetooth
5. Przełącznik obrotowy
6. Gniazdo pomiarowe 10 A
7. Gniazdo pomiarowe µA/mA
8. Gniazdo pomiarowe COM
9. Gniazdo pomiarowe VΩHz%... CAP ºC ºF
10. Przycisk HOLD
11. Przycisk PEAK
12. Przycisk MAX/MIN/AVG
13. Czujnik światła
14. Latarka

Pomiar temperatury

Aby wykonać pomiar, należy:

1. ustawić przełącznik obrotowy w pozycji ºC ºF,
2. w celu zmiany jednostki nacisnąć MODE Bluetooth,
3. adapter sondy temperaturowej umieścić w gnieździe COM (czarna nóżka) oraz VΩHz% CAPºCºF (czerwona nóżka),
4. sondę temperaturową umieścić w adapterze zgodnie z rysunkiem:
   1. cienki bolec sondy oznaczony + pasuje do gniazda +;
   2. gruby bolec sondy oznaczony K pasuje do gniazda –;
   3. odwrotne podłączenie sondy jest mechanicznie niemożliwe,
5. przyłożyć głowicę sondy temperatury do testowanego urządzenia. Kontakt głowicy z mierzoną częścią testowanego urządzenia należy utrzymywać, dopóki odczyt się nie ustabilizuje,
6. odczytać wynik pomiaru na wyświetlaczu,
7. po zakończeniu pomiarów odłączyć sondę od miernika.

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.

Posiadają oni rekomendację Stowarzyszenia Elektryków Polskich (SEP) w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych. Wysoka jakość wyrobów Sonel została wielokrotnie doceniona i wyróżniona na międzynarodowych targach elektrotechnicznych.
