Rozdzielnica fotowoltaiczna DC 1000V natynkowa 8 modułowa 2 stringi z listwą PE IP65 wyposażona Doktorvolt

Rozdzielnica fotowoltaiczna DC 1000V natynkowa 8 modułowa 2 stringi z listwą PE IP65 wyposażona

Doktorvolt DV-4487-FOT

Prezentowana rozdzielnica służy do zabezpieczenia, ochrony instalacji PV przed skutkami zwarć oraz przeciążeń. Dzięki wykorzystaniu ograniczników przepięć DC klasy T1 i T2 zapewnia ochronę antyprzepięciową na najwyższym poziomie, chroniąc systemy fotowoltaiczne przed skutkami przepięć.

Certyfikacja przez TÜV SÜD i zgodność z normami IEC potwierdzają wysoką jakość i bezpieczeństwo tego produktu.

W zestawie:

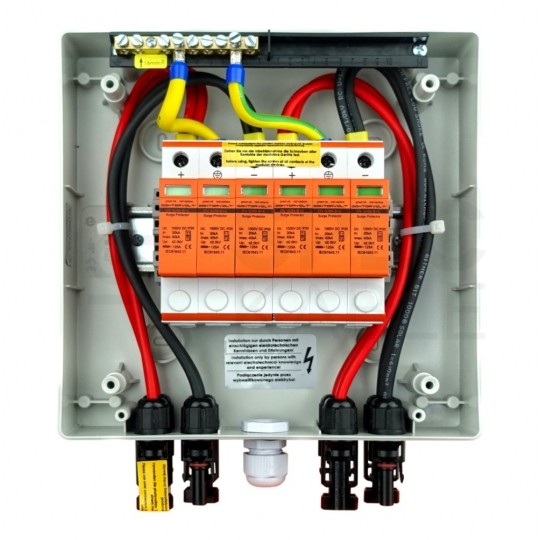

Prezentowana rozdzielnica jest w pełni wyposażona. W jej skład wchodzą:

• Obudowa hermetyczna PV
• Ogranicznik przepięć DC
• Pełne okablowanie
• Przyłącza solarne

Najważniejsze informacje:

• Wyposażona została w wysokiej jakości komponenty w dziedzinie ochrony prądowej,
• W celu ochrony antyprzepięciowej DC wykorzystano ograniczniki przepięć uznanej marki, które charakteryzują się wysoką wydajnością pracy i klasą ochrony T1 T2,
• Rozdzielnica posiada stopień ochrony IP65, który zapewnia jej hermetyczność i wodoszczelność.

Bezpieczeństwo instalacji:

Bardzo częstą przyczyną pożarów instalacji PV jest wykorzystywanie złączy solarnych pochodzących od różnych producentów. Konektory z różnych źródeł posiadają inne parametry – złe dopasowanie prowadzi do wytwarzania rezystancji, której następstwem jest wzrost temperatury mogący skutkować pożarem instalacji.

W Europie normy:

• IEC 62548
• IEC 60364-7-712:2017

nie zezwalają na podłączanie złączy DC różnych producentów. Stosowanie złączy i komponentów innych firm niż fabrycznie rekomendowane przez Doktorvolt® jest niedozwolone. Aby zapobiegać wypadkom, do rozdzielnicy dołączany jest komplet złączek solarnych  (4x żeński 4x męski).

Certyfikacja:

Każdy produkt marki Doktorvolt posiada unikatowy, indywidualny certyfikat potwierdzający wysoką jakość produktu oraz jego zgodność z normami IEC.

Świadczy to o tym, że produkt został poddany rutynowym testom, które mają zapewnić maksymalny poziom bezpieczeństwa podczas użytkowania w różnych warunkach.

W procesie produkcji rozdzielnic firma Doktorvolt wdrożyła system zarządzania certyfikowany przez TÜV SÜD, świadczącej o:

• gwarancji wysokiej jakości,
• transparentnym przepływie informacji,
• gwarancji w zakresie bezpieczeństwa,
• zapewnionej dobrej obsłudze klienta.

Szczelność obudowy IP65 / przyłączy solarnych IP67

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

Obudowa (IP65):

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

Przyłącza solarne (IP67):

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)

Renomowany producent — DOKTORVOLT

Doktorvolt® jest firmą, która została założona jesienią 2013 roku. Szybko rozwinęła się do rozmiarów producenta rozpoznawanego zarówno na rynku polskim, jak i międzynarodowym. Sukces przedsiębiorstwa został potwierdzony entuzjastycznym przyjęciem jego produktów w Polsce i Niemczech, co skutkowało wzrostem renomy i ciągłym rozwojem firmy oraz jej ekspansją.

Siedziba Doktorvolt® mieści się w Malichowie, w województwie opolskim, gdzie firma dysponuje nowoczesną halą produkcyjną oraz magazynami.

Specjalizując się w produkcji rozdzielnic budowlanych, Doktorvolt® wyróżnia się na tle konkurencji jakością i solidnością wykonania. Każdy produkt składa się z wysokiej jakości komponentów i spełnia europejskie standardy oraz normy bezpieczeństwa. Firma dynamicznie dostosowuje swoją ofertę do zmieniającego się popytu na rynku, przykładając dużą wagę do indywidualnego podejścia do klienta, co umożliwia w pełni zaspokojenie jego oczekiwań.

Dane techniczne:

Ogólne

• Producent: Doktorvolt
• Certyfikaty i normy producenta: TÜV SÜD, ISO 9001:2015, CE, IEC 61439
• Oznaczenie producenta: DV-4487-FOT

Obudowa

• Ilość modułów: 8
• Ilość rzędów: 1
• Montaż: natynkowy
• Stopień ochrony rozdzielnicy: IP65
• Napięcie znamionowe obudowy: 1000 V
• Wymiary obudowy: 215 × 210 × 100 mm
• Wymiary obudowy z dławnicami PG i złączami: 215 × 240 × 100 mm
• Materiał obudowy: technopolimer
• Materiał drzwi: poliwęglan
• Kolor obudowy: szary RAL 7035
• Materiał śrub: stal nierdzewna
• Materiał uszczelki: guma EPDM
• Dławnice kablowe PG i złącza M F 4: 1x PG-11; 4x żeńskie; 4x męskie; (dodatkowo komplet złącz przyłączeniowych w zestawie)
• Certyfikaty i normy: CE, Eu 2002/95/EC, RoHS, Deca-BDE, CEI 23-48

Ochrona strony DC

• Ogranicznik przepięć DC: 2x DC T1 T2 3P 1000 V
• Maksymalne napięcie pracy Uc: 1000 V DC
• Klasa ochrony: T1, T2
• Maksymalny prąd pracy In: 20 kA
• Maksymalny prąd pracy Imax: 40 kA
• Napięciowy poziom ochrony: Up < 2,0 kV
• Liczba obwodów DC (stringów): 2
• Certyfikaty: CE, IEC61643-11

Okablowanie

• Zastosowane okablowanie: Przewód solarny 1x6 mm² 0,6/1 kV (czarny), Przewód solarny 1x6 mm² 0,6/1 kV (czerwony), Linka sterownicza H07V-K 16 mm² (żółtozielona)

Przyłącza solarne

• Złącza solarne: 4x żeńskie, 4x męskie (w zestawie z rozdzielnicą dodatkowy komplet)
• Napięcie pracy: 1000 V DC
• Napięcie impulsowe: 8 kV
• Stopień ochrony: IP67
