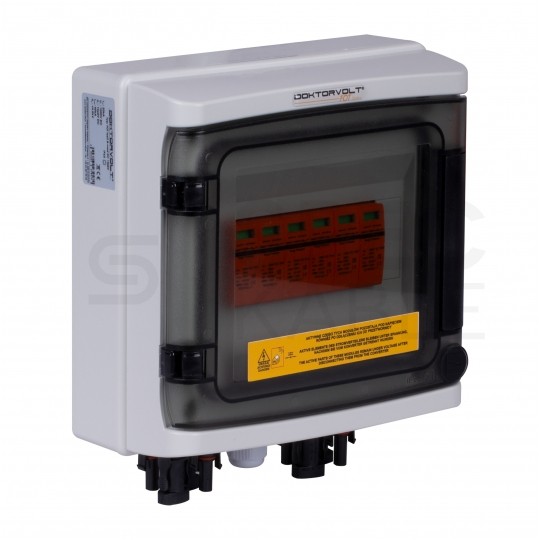

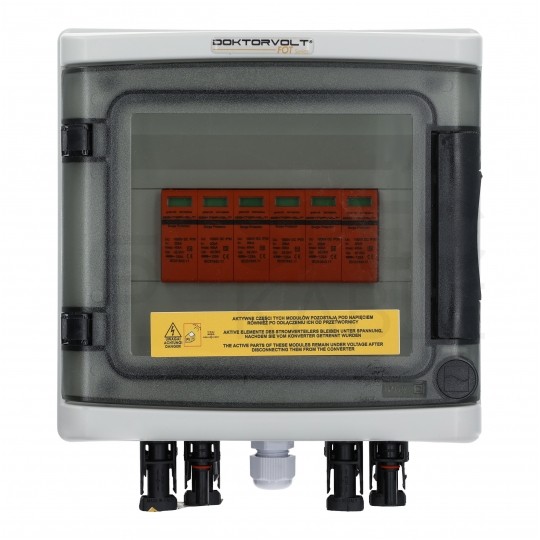

Rozdzielnica fotowoltaiczna DC 1000V natynkowa 8 modułowa 2 stringi z listwą PE IP65 wyposażona Doktorvolt

Rozdzielnica fotowoltaiczna DC 1000V natynkowa 8 modułowa 2 stringi z listwą PE IP65 wyposażona

Doktorvolt DV-9474-FOT-258-DC

Prezentowana rozdzielnica służy do zabezpieczenia, ochrony instalacji PV przed skutkami zwarć oraz przeciążeń. Dzięki wykorzystaniu ograniczników przepięć DC klasy T2, zapewnia ochronę antyprzepięciową na najwyższym poziomie, chroniąc systemy fotowoltaiczne przed skutkami przepięć.

Certyfikacja przez TÜV SÜD i zgodność z normami IEC potwierdzają wysoką jakość i bezpieczeństwo tego produktu.

W zestawie:

Prezentowana rozdzielnica jest w pełni wyposażona. W jej skład wchodzą:

• Obudowa hermetyczna PV
• Ogranicznik przepięć DC
• Pełne okablowanie
• Przyłącza solarne

Najważniejsze informacje:

• Przeznaczona jest do zabezpieczeń modułów krystalicznych po stronie DC,
• Wyposażona została w wysokiej jakości komponenty w dziedzinie ochrony prądowej,

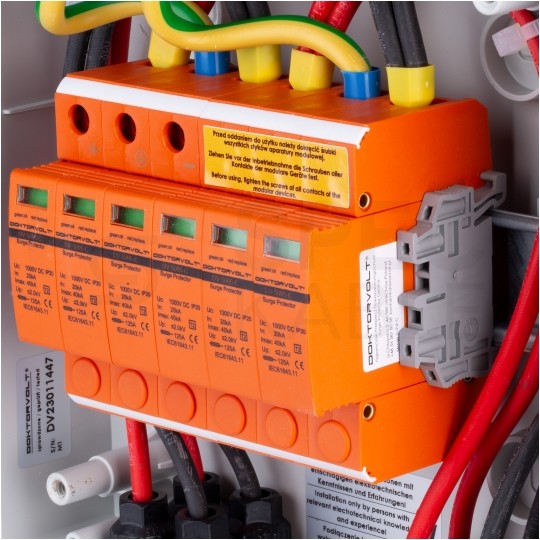

• W celu ochrony antyprzepięciowej DC wykorzystano dwa ograniczniki przepięć uznanej marki Doktorvolt, które charakteryzują się wysoką wydajnością pracy i klasą ochrony T2,
• Rozdzielnica posiada stopień ochrony IP65, który zapewnia jej hermetyczność i wodoszczelność.

Bezpieczeństwo instalacji:

Bardzo częstą przyczyną pożarów instalacji PV jest wykorzystywanie złączy solarnych pochodzących od różnych producentów. Konektory z różnych źródeł posiadają inne parametry – złe dopasowanie prowadzi do wytwarzania rezystancji, której następstwem jest wzrost temperatury mogący skutkować pożarem instalacji.

W Europie normy:

• IEC 62548
• IEC 60364-7-712:2017

nie zezwalają na podłączanie złączy DC różnych producentów. Stosowanie złączy i komponentów innych firm niż fabrycznie rekomendowane przez Doktorvolt® jest niedozwolone. Aby zapobiegać wypadkom, do rozdzielnicy dołączany jest komplet złączek solarnych  (4x żeński 4x męski).

Certyfikacja:

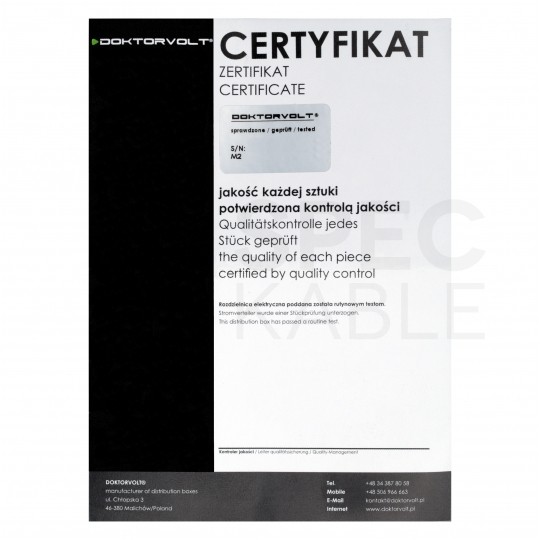

Każdy produkt marki Doktorvolt posiada unikatowy, indywidualny certyfikat potwierdzający wysoką jakość produktu oraz jego zgodność z normami IEC.

Świadczy to o tym, że produkt został poddany rutynowym testom, które mają zapewnić maksymalny poziom bezpieczeństwa podczas użytkowania w różnych warunkach.

W procesie produkcji rozdzielnic firma Doktorvolt wdrożyła system zarządzania certyfikowany przez TÜV SÜD, świadczącej o:

• gwarancji wysokiej jakości,
• transparentnym przepływie informacji,
• gwarancji w zakresie bezpieczeństwa,
• zapewnionej dobrej obsłudze klienta.

Szczelność obudowy IP65 / przyłączy solarnych IP67

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

Obudowa (IP65):

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

Przyłącza solarne (IP67):

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)

Renomowany producent - DOKTORVOLT

Doktorvolt® jest firmą, która została założona jesienią 2013 roku. Szybko rozwinęła się do rozmiarów producenta rozpoznawanego zarówno na rynku polskim, jak i międzynarodowym. Sukces przedsiębiorstwa został potwierdzony entuzjastycznym przyjęciem jego produktów w Polsce i Niemczech, co skutkowało wzrostem renomy i ciągłym rozwojem firmy oraz jej ekspansją.

Siedziba Doktorvolt® mieści się w Malichowie, w województwie opolskim, gdzie firma dysponuje nowoczesną halą produkcyjną oraz magazynami.

Specjalizując się w produkcji rozdzielnic budowlanych, Doktorvolt® wyróżnia się na tle konkurencji jakością i solidnością wykonania. Każdy produkt składa się z wysokiej jakości komponentów i spełnia europejskie standardy oraz normy bezpieczeństwa. Firma dynamicznie dostosowuje swoją ofertę do zmieniającego się popytu na rynku, przykładając dużą wagę do indywidualnego podejścia do klienta, co umożliwia w pełni zaspokojenie jego oczekiwań.

Dane techniczne:

Ogólne

• Producent: Doktorvolt
• Certyfikaty i normy producenta: TÜV SÜD, ISO 9001:2015, CE, IEC 61439
• Oznaczenie producenta: DV-9474-FOT-258-DC

Obudowa

• Ilość modułów: 8
• Ilość rzędów: 1
• Montaż: natynkowy
• Stopień ochrony rozdzielnicy: IP65
• Napięcie znamionowe obudowy: 1000V
• Wymiary obudowy: 215 x 210 x 100 mm
• Wymiary obudowy z dławnicami PG i złączami: 215 x 240 x 100 mm
• Materiał obudowy: technopolimer
• Materiał drzwi: poliwęglan
• Kolor obudowy: szary RAL 7035
• Materiał śrub: stal nierdzewna
• Materiał uszczelki: guma EPDM
• Dławnice kablowe PG i złącza M F 4: 1x PG-11; 4x żeńskie; 4x męskie; (dodatkowo komplet złącz przyłączeniowych w zestawie)
• Certyfikaty i normy: CE, Eu 2002/95/EC, RoHS, Deca-BDE, CEI 23-48

Ochrona strony DC

• Ogranicznik przepięć DC: 2x 1000V DC T2
• Maksymalne napięcie pracy Uc: 1000V DC
• Klasa ochrony: T2
• Maksymalny prąd pracy In: 20 kA
• Maksymalny prąd pracy Imax: 40kA
• Napięciowy poziom ochrony: Up < 2,0kV
• Liczba obwodów DC (stringów): 2
• Certyfikaty: CE

Okablowanie

• Zastosowane okablowanie: Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czarny); Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czerwony); Linka sterownicza H07V-K 16mm2 żółtozielona

Przyłącza solarne

• Złącza solarne: 4x żeńskie, 4x męskie (w zestawie z rozdzielnicą dodatkowy komplet)
• Napięcie pracy: 1000 V DC
• Napięcie impulsowe: 8 kV
• Stopień ochrony: IP67
