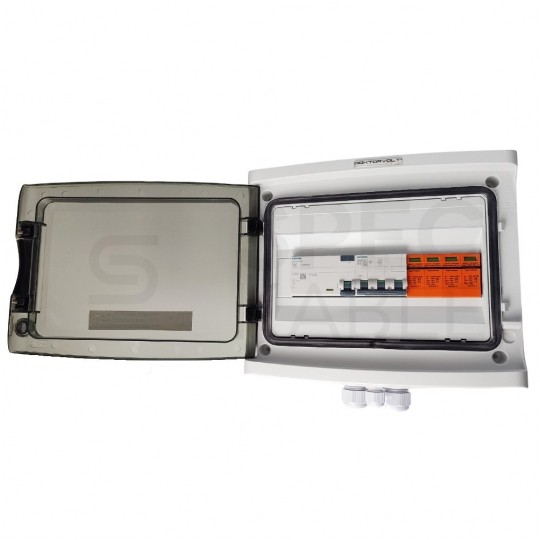

Rozdzielnica fotowoltaiczna AC B16A 25A 300mA 1000V natynkowa 12 modułowa IP65 wyposażona Doktorvolt

Rozdzielnica fotowoltaiczna AC B16A 25A 300mA 1000V natynkowa 12 modułowa IP65 wyposażona + zabezpieczenia SIEMENS

Doktorvolt DV-0744-FOT

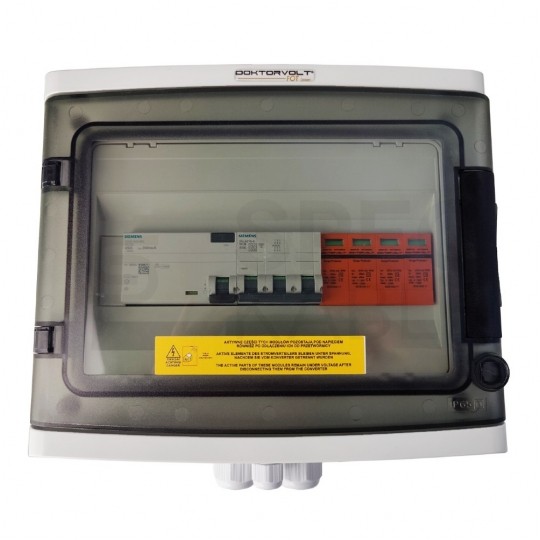

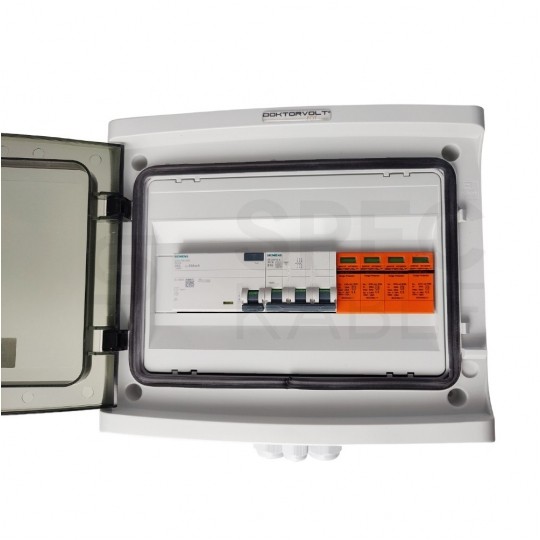

Rozdzielnica fotowoltaiczna Doktorvolt DV-0744-FOT to w pełni wyposażone urządzenie, gotowe do natychmiastowego podłączenia, które zapewnia niezawodność i bezpieczeństwo każdej instalacji PV.

Wyposażona w wyłącznik różnicowoprądowy 25A 4P 300mA Typ A oraz nadprądowy B16A renomowanej marki SIEMENS, gwarantuje skuteczną ochronę przed uszkodzeniami i awariami systemu.

Dzięki ogranicznikom przepięć klasy T2 o wysokiej wydajności, stopniu ochrony IP65 oraz precyzyjnemu wykonaniu, rozdzielnica oferuje trwałość, bezpieczeństwo i odporność na trudne warunki zewnętrzne.

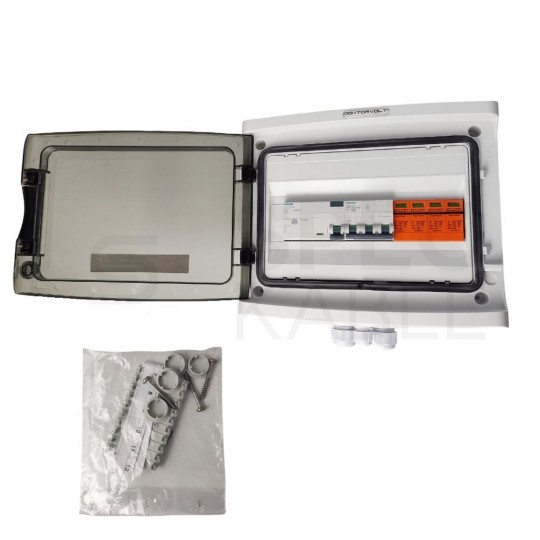

W zestawie:

Prezentowana rozdzielnica jest w pełni wyposażona. W jej skład wchodzą:

• Obudowa hermetyczna PV
• Ogranicznik przepięć DC
• Pełne okablowanie
• Przyłącza solarne

Najważniejsze informacje:

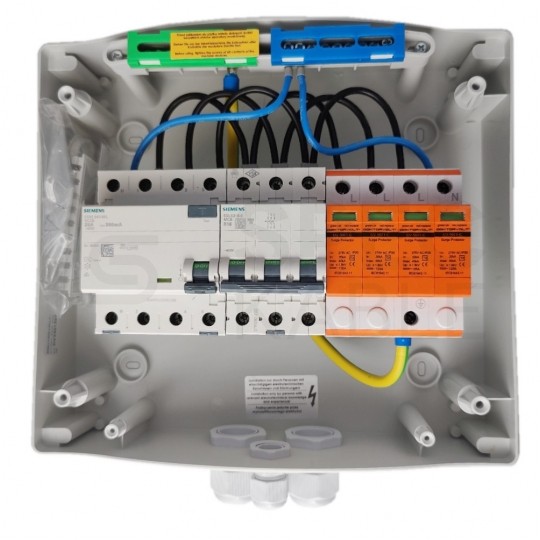

• Gotowa do użycia, w pełni okablowana rozdzielnica z hermetyczną obudową IP65.
• Wyposażona w wyłączniki różnicowoprądowe i nadprądowe marki SIEMENS, gwarantujące najwyższe bezpieczeństwo.
• Ogranicznik przepięć 4P 20-40kA AC marki Doktorvolt
• W zestawie komplet kompatybilnych złącz solarnych (4x żeński, 4x męski) dla zapewnienia zgodności i trwałości.
• Certyfikaty CE, TÜV SÜD oraz zgodność z normami IEC dla pełnej gwarancji jakości.

Bezpieczeństwo instalacji:

Bardzo częstą przyczyną pożarów instalacji PV jest wykorzystywanie złączy solarnych pochodzących od różnych producentów. Konektory z różnych źródeł posiadają inne parametry – złe dopasowanie prowadzi do wytwarzania rezystancji, której następstwem jest wzrost temperatury mogący skutkować pożarem instalacji.

W Europie normy:

• IEC 62548
• IEC 60364-7-712:2017

nie zezwalają na podłączanie złączy DC różnych producentów. Stosowanie złączy i komponentów innych firm niż fabrycznie rekomendowane przez Doktorvolt® jest niedozwolone. Aby zapobiegać wypadkom, do rozdzielnicy dołączany jest komplet złączek solarnych  (4x żeński 4x męski).

Certyfikacja:

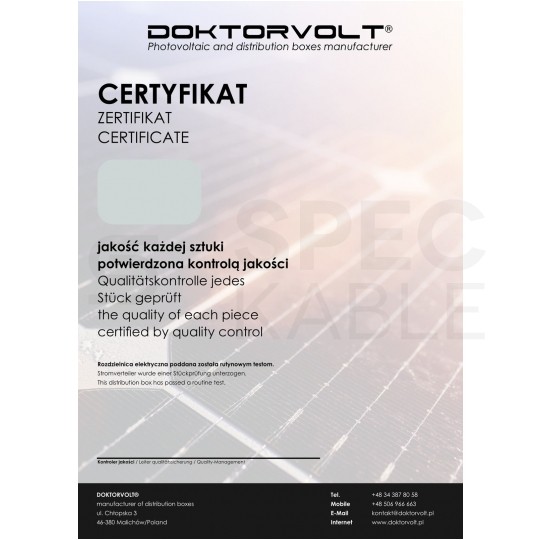

Każdy produkt marki Doktorvolt posiada unikatowy, indywidualny certyfikat potwierdzający wysoką jakość produktu oraz jego zgodność z normami IEC.

Świadczy to o tym, że produkt został poddany rutynowym testom, które mają zapewnić maksymalny poziom bezpieczeństwa podczas użytkowania w różnych warunkach.

W procesie produkcji rozdzielnic firma Doktorvolt wdrożyła system zarządzania certyfikowany przez TÜV SÜD, świadczącej o:

• gwarancji wysokiej jakości,
• transparentnym przepływie informacji,
• gwarancji w zakresie bezpieczeństwa,
• zapewnionej dobrej obsłudze klienta.

Szczelność obudowy IP65 / przyłączy solarnych IP67

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

Obudowa (IP65):

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

Przyłącza solarne (IP67):

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)

Renomowany producent — DOKTORVOLT

Doktorvolt® jest firmą, która została założona jesienią 2013 roku. Szybko rozwinęła się do rozmiarów producenta rozpoznawanego zarówno na rynku polskim, jak i międzynarodowym. Sukces przedsiębiorstwa został potwierdzony entuzjastycznym przyjęciem jego produktów w Polsce i Niemczech, co skutkowało wzrostem renomy i ciągłym rozwojem firmy oraz jej ekspansją.

Siedziba Doktorvolt® mieści się w Malichowie, w województwie opolskim, gdzie firma dysponuje nowoczesną halą produkcyjną oraz magazynami.

Specjalizując się w produkcji rozdzielnic budowlanych, Doktorvolt® wyróżnia się na tle konkurencji jakością i solidnością wykonania. Każdy produkt składa się z wysokiej jakości komponentów i spełnia europejskie standardy oraz normy bezpieczeństwa. Firma dynamicznie dostosowuje swoją ofertę do zmieniającego się popytu na rynku, przykładając dużą wagę do indywidualnego podejścia do klienta, co umożliwia w pełni zaspokojenie jego oczekiwań.

Dane techniczne:

Ogólne

• Producent: Doktorvolt
• Certyfikaty i normy producenta: TÜV SÜD, ISO 9001:2015
• Certyfikaty i normy produktu: CE, IEC 61439 EN 62196-2
• Oznaczenie producenta: DV-0744-FOT

Obudowa:

• Ilość modułów: 12
• Ilość rzędów: 1
• Montaż: natynkowy
• Stopień ochrony rozdzielnicy: IP65
• Napięcie znamionowe obudowy: 1000V
• Wymiary obudowy: 290 x 260 x 140 mm
• Wymiary obudowy z dławnicami PG: 290 x 295 x 140 mm
• Materiał obudowy: technopolimer
• Materiał drzwi: poliwęglan
• Kolor obudowy: szary RAL 7035
• Materiał śrub: stal nierdzewna
• Materiał uszczelki: guma EPDM
• Dławnice kablowe PG: 2x PG-21,1x PG-11
• Certyfikaty i normy: CE, Eu 2002/95/EC, RoHS, Deca-BDE, CEI 23-48

Wyłączniki różnicowoprądowe i nadprądowe:

• Wyłącznik różnicowoprądowy: SIEMENS RCCB 25A 4P 300mA Typ A
• Wyłącznik nadprądowy: SIEMENS B16A 3P 6kA
• Certyfikaty i normy wyłącznika różnicowoprądowego: CCC, VDE, ÖVE, CE, DIN EN 61246-2, IEC 81346-2:2009
• Certyfikaty i normy wyłącznika nadprądowego: VDE, CE, CEBEC, IMQ, EAC, CE, TSE, DIN EN 61346-2, DIN EN 81346-2

Ochrona strony AC:

• Ogranicznik przepięć AC: Doktorvolt 4P 20-40kA AC T2
• Maksymalne napięcie pracy Uc: 275V AC
• Klasa ochrony: T2
• Prąd próbny In: 20 kA
• Prąd maksymalny Imax : 40 kA
• Napięciowy poziom ochrony: Up ≤ 1,8 kV
• Certyfikaty i normy: CE, IEC61643-11

Okablowanie:

• Zastosowane okablowanie: Linka ster. H07V-K 4mm2 czarna, Linka ster. H07V-K 4mm2 niebieska, Linka ster. H07V-K 16mm2 żółtozielona
